Produktdetails:
|
| Name: | Einreihige Zylinderrollenlager | Bohrungsprofil: | Zylinderförmige Bohrung |
|---|---|---|---|
| Profil: | Komplett mit Außen- und Innenring | Dichtung: | Keine Dichtung |
| Tragen des Materials: | 52100 Chromstahl oder gleichwertig | Käfig-Material: | Geformter Käfig aus Stahl / Kunststoff |
| Zoll - Metrisch: | Metrische Reihe | Nachschmierbar: | JA |
| Wälzkörper: | zylindrische Rolle | Interne Freigabe: | C0-Mittel |
| Markieren: | NUP2305E-Präzisions-Rollenlager,Nadellager mit dem Innenring entfernbar,einzelne Reihennadel |
||

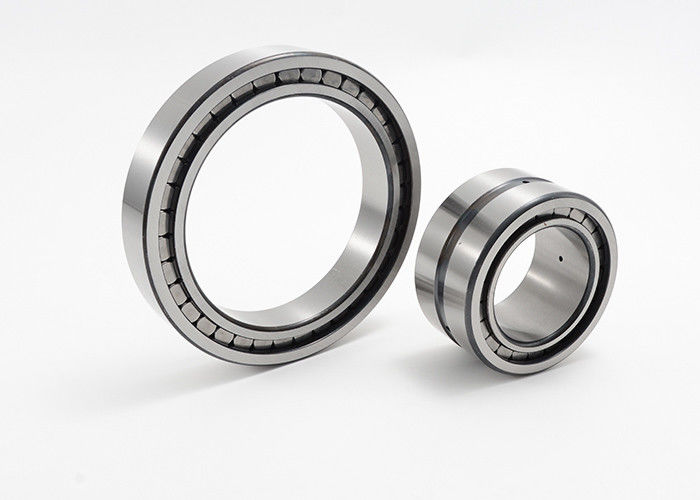

Einzelnes Reihen-Präzisions-Zylinderrollenlager-entfernbarer Innenring NUP2305E
Zylinderrollenlager, einzelne Reihe, gerade Bohrung, entfernbarer Innenring, zweiteilige, hohe Kapazität, normale Freigabe, metrisch
Reihen NUP2300 sind einzeilige Zylinderrollenlager mit Käfig. Das Lager besteht ein festes inneres und aus einem Außenring mit zylinderförmigen Rollen in einem Käfig. Dieser Käfig verhindert Kontakt zwischen den Zylinderrollen, so diese tragende Art kann höhere Geschwindigkeiten als Vollergänzungszylinder-Rollenlager stützen. Auch einzeilige Zylinderrollenlager mit Käfigen sind sehr steif und sie können hohe Radialkräfte nehmen. Als das innere und die Außenringe dieser Lager leicht auseinandergebaut werden, können, sie sind sehr einfach zu installieren. Anwendungen von einzeiligen Zylinderrollenlagern umfassen Getriebe, landwirtschaftliche Maschinerie, Pumpen, Kompressoren und Elektromotoren.
Das NUP2305E ist ein einzeiliges Zylinderrollenlager mit NUP-Entwurf. Der Außenring hat zwei steife Rippen, während der Innenring eine steife und eine lose Rippe hat. Infolgedessen kann dieses Lager Radialkräfte sowie axiale Kräfte in beiden Richtungen nehmen. NUP-Lager werden als Festlager benutzt. Festlager lokalisieren eine Welle axial in beiden Richtungen.
Hauptmerkmale:
Reihen-Details einzelnes des Reihen-Zylinderrollenlager-entfernbare Innenring-NUP:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertungen | Grenzgeschwindigkeit | ||||||
| d | D | B | rsmin | D1 | FW, Ew | Dynamik | statisch | |||
| Cr | Herz | |||||||||
| Millimeter | Kilogramm | KN | U/min | |||||||
| NUP2304E | 20 | 52 | 21 | 1,1 | 42,4 | 27,5 | 0,224 | 41,5 | 39 | 14000 |
| NUP2305E | 25 | 62 | 24 | 1,1 | 50,7 | 34 | 0,363 | 57 | 56 | 12000 |
| NUP2306E | 30 | 72 | 27 | 1,1 | 58,9 | 40,5 | 0,551 | 73,5 | 75 | 10000 |
| NUP2307E | 35 | 80 | 31 | 1,5 | 66,3 | 46,2 | 0,751 | 91,5 | 98 | 9000 |
| NUP2308E | 40 | 90 | 33 | 1,5 | 75,6 | 52 | 0,999 | 112 | 120 | 7500 |
| NUP2309E | 45 | 100 | 36 | 1,5 | 83,5 | 58,5 | 1,36 | 137 | 153 | 6700 |
| NUP2310E | 50 | 110 | 40 | 2 | 91,2 | 65 | 1,82 | 163 | 186 | 6300 |
| NUP2311E | 55 | 120 | 43 | 2 | 101 | 70,5 | 2,31 | 200 | 228 | 5600 |
| NUP2312E | 60 | 130 | 46 | 2,1 | 110 | 77 | 2,88 | 224 | 260 | 5000 |
| NUP2313E | 65 | 140 | 48 | 2,1 | 119 | 82,5 | 3,45 | 245 | 285 | 4800 |
| NUP2314E | 70 | 150 | 51 | 2,1 | 127 | 89 | 4,18 | 275 | 325 | 4500 |
| NUP2315E | 75 | 160 | 55 | 2,1 | 136 | 95 | 5,14 | 325 | 390 | 4000 |
| NUP2316E | 80 | 170 | 58 | 2,1 | 144 | 101 | 6,11 | 355 | 425 | 3800 |
| NUP2317E | 85 | 180 | 60 | 3 | 153 | 108 | 6,99 | 365 | 450 | 3600 |
| NUP2318E | 90 | 190 | 64 | 3 | 162 | 113,5 | 8,35 | 430 | 530 | 3400 |
| NUP2319E | 95 | 200 | 67 | 3 | 170 | 121,5 | 455 | 585 | 3400 | |
| NUP2320E | 100 | 215 | 73 | 3 | 182 | 127,5 | 12,5 | 570 | 72 | 3200 |
| NUP2322E | 110 | 240 | 80 | 3 | 201 | 143 | 17,2 | 630 | 800 | 2800 |
| NUP2324E | 120 | 260 | 86 | 3 | 219 | 154 | 23,8 | 780 | 1020 | 4300 |
| NUP2326E | 130 | 280 | 93 | 4 | 236 | 167 | 29,7 | 915 | 1220 | 3800 |
| NUP2328E | 140 | 300 | 102 | 4 | 252 | 180 | 37,1 | 1020 | 1400 | 3600 |
| NUP2330E | 150 | 320 | 108 | 4 | 270 | 193 | 44,6 | 1160 | 1600 | 3200 |
