Produktdetails:
|
| Name: | Einreihige Zylinderrollenlager mit Messingkäfig | Axiale Verschiebungsfähigkeit: | In beide Richtungen |
|---|---|---|---|
| Lagerteil: | Komplettes Lager | Bohrungstyp: | zylindrisch |
| Käfig: | Bearbeitetes Messing | Zahl von Flanschen, Innenring: | 0 |
| Anzahl der Flansche, Außenring: | 2 | Reihenanzahl: | 1 |
| Radiale Lagerluft: | KN | Nachschmierfunktion: | Ohne |
| Markieren: | Messingkäfig Präzisions-Rollenlager,Präzisions-Rollenlager zylinderförmig,einzelne Reihe der Zylinderrollenlagerrollen |
||

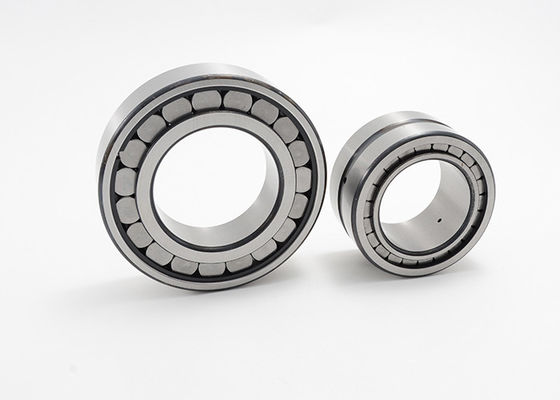

Messingkäfig-Zylinderrollenlager-einzelne Reihen-entfernbarer Innenring NU1018M1
Einzelne Reihenzylinderrollenlager sind entworfen, um hohe Radiallasten im Verbindung mit hohen Geschwindigkeiten unterzubringen. Haben von zwei integralen Flanschen auf dem Außenring und von keinen Flanschen auf dem Innenring, NU-Entwurfslager kann axiale Verschiebung in beiden Richtungen unterbringen. Eine wichtige Eigenschaft ist der trennbare Entwurf, der erleichtert anzubringen und den tragenden Komponenten ermöglicht ausgetauscht zu werden.
Dichtung:
Die Zylinderrollenlager werden in einem offenen Entwurf geliefert.
Betriebstemperatur:
Zylinderrollenlager der vollen Ergänzung sind für Betriebstemperaturen von – °C 30 bis +120 °C. passend.
MOUETTE-Angebote tauschen mehr Tabellenzylinderrollenlager aus.
Wenn es irgendeinen Bedarf gibt, fühlen Sie sich frei in Verbindung zu treten.
Messingkäfig-Zylinderrollenlager-einzelne Reihen-entfernbare Innenring NU-Art Spezifikationen:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertungen | Grenzgeschwindigkeit | ||||||
| d | D | B | rsmin | D1 | FW, Ew | Dynamik | statisch | |||
| Cr | Herz | |||||||||
| Millimeter | Kilogramm | KN | U/min | |||||||
| NU1005 | 25 | 47 | 12 | 0,6 | 38,8 | 30,5 | 0,083 | 13,4 | 12 | 28000 |
| NU1006 | 30 | 55 | 13 | 1 | 45,6 | 36,5 | 0,129 | 16,6 | 16 | 2400 |
| NU1007M1 | 35 | 62 | 14 | 1 | 54,5 | 42 | 0,181 | 24,5 | 26 | 20000 |
| NU1008M1 | 40 | 68 | 15 | 1 | 57,6 | 47 | 0,23 | 29 | 32 | 19000 |
| NU1009M1 | 45 | 75 | 16 | 1 | 65,3 | 52,5 | 0,28 | 34,5 | 39 | 16000 |
| NU1010M1 | 50 | 90 | 20 | 1,1 | 70 | 57,5 | 0,268 | 36 | 41,5 | 15000 |
| NU1011M1 | 55 | 90 | 18 | 1,1 | 79 | 64,5 | 0,45 | 41,5 | 50 | 14000 |
| NU1012M1 | 60 | 95 | 18 | 1,1 | 81,6 | 69,2 | 0,478 | 44 | 55 | 13000 |
| NU1013M1 | 65 | 100 | 18 | 1,1 | 88,5 | 74 | 0,512 | 45 | 58,5 | 12000 |
| NU1014M1 | 70 | 110 | 20 | 1,1 | 97,5 | 79,5 | 0,706 | 64 | 81,5 | 11000 |
| NU1015M1 | 75 | 115 | 20 | 1,1 | 101 | 85 | 0,75 | 65,5 | 85 | 10000 |
| NU1016M1 | 80 | 125 | 22 | 1,1 | 109 | 91,5 | 0,99 | 76,5 | 98 | 9500 |
| NU1017M1 | 85 | 130 | 22 | 1,1 | 114 | 96,5 | 1,05 | 78 | 104 | 9000 |
| NU1018M1 | 90 | 140 | 24 | 1,5 | 122 | 103 | 1,31 | 93 | 125 | 8500 |
| NU1019M1 | 95 | 145 | 24 | 1,5 | 127 | 108 | 1,42 | 96,5 | 129 | 8000 |
| NU1020M1 | 100 | 150 | 24 | 1,5 | 132 | 113 | 1,48 | 98 | 134 | 7500 |
| NU1021M1 | 105 | 160 | 26 | 2 | 140 | 119,5 | 1,84 | 112 | 153 | 7000 |
| NU1022M1 | 110 | 170 | 28 | 2 | 149 | 125 | 2,31 | 140 | 190 | 7000 |
| NU1024M1 | 120 | 180 | 28 | 2 | 159 | 135 | 2,47 | 150 | 208 | 6300 |
| NU1026M1 | 130 | 200 | 33 | 2 | 175 | 148 | 3,8 | 180 | 250 | 5600 |
| NU1028M1 | 140 | 210 | 33 | 2 | 185 | 158 | 4,09 | 183 | 265 | 5300 |
| NU1030M1 | 150 | 225 | 35 | 2,1 | 198 | 169,5 | 4,93 | 208 | 310 | 5000 |
| NU1032M1 | 160 | 240 | 38 | 2,1 | 211 | 180 | 5,92 | 245 | 355 | 4800 |
| NU1034M1 | 170 | 260 | 42 | 2,1 | 227 | 193 | 7,96 | 300 | 430 | 4500 |
| NU1036M1 | 180 | 280 | 46 | 2,1 | 244 | 205 | 10,5 | 360 | 520 | 4500 |
| NU1038M1 | 190 | 290 | 46 | 2,1 | 254 | 215 | 10,9 | 365 | 550 | 4300 |
| NU1040M1 | 200 | 310 | 51 | 2,1 | 269 | 229 | 14,1 | 400 | 600 | 3800 |
| NU1044M1 | 220 | 340 | 56 | 3 | 297 | 250 | 20,5 | 510 | 765 | 3200 |
| NU1048M1 | 240 | 360 | 56 | 3 | 317 | 270 | 20,4 | 540 | 850 | 3000 |
| NU1052M1 | 260 | 400 | 65 | 4 | 349 | 296 | 29,9 | 655 | 1020 | 2800 |
| NU1056M1 | 280 | 240 | 65 | 4 | 369 | 316 | 31,4 | 680 | 1100 | 2800 |
| NU1060M1 | 300 | 460 | 74 | 4 | 402 | 340 | 46,5 | 900 | 1430 | 2400 |
| NU1064M1 | 320 | 480 | 74 | 4 | 422 | 360 | 48,5 | 915 | 1500 | 2400 |
| NU1068M1 | 340 | 520 | 82 | 5 | 455 | 385 | 63 | 1120 | 1830 | 2200 |
| NU1072M1 | 360 | 540 | 82 | 5 | 475 | 405 | 66 | 1140 | 1900 | 2200 |
| NU1076M1 | 380 | 560 | 82 | 5 | 495 | 425 | 71 | 1180 | 2000 | 2000 |
| NU1080M1 | 400 | 600 | 90 | 5 | 527 | 450 | 89,8 | 1370 | 2320 | 1900 |
| NU1084M1 | 420 | 620 | 90 | 5 | 547 | 470 | 92,9 | 1400 | 2450 | 1800 |
| NU1088M1 | 440 | 650 | 94 | 6 | 574 | 493 | 104 | 1560 | 2750 | 1600 |
| NU1092M1 | 460 | 680 | 100 | 6 | 600 | 516 | 115 | 1660 | 3000 | 1600 |
| NU1096M1 | 480 | 700 | 100 | 6 | 620 | 536 | 134 | 1700 | 3100 | 1500 |
| NU10/500M1 | 500 | 720 | 100 | 6 | 640 | 556 | 133 | 1760 | 3200 | 1500 |
| NU12/500M1 | 500 | 920 | 185 | 6 | 728 | 576 | 585 | 5280 | 8500 | 950 |
| NU10/530M1 | 530 | 780 | 112 | 6 | 692 | 593 | 190 | 2290 | 4050 | 1000 |
| NU20/530M1 | 530 | 780 | 145 | 6 | 704 | 591 | 255 | 3740 | 7350 | 1000 |
| NU10/560M1 | 560 | 820 | 115 | 6 | 726 | 625 | 210 | 2330 | 4250 | 1000 |
| NU20/560M1 | 560 | 820 | 150 | 6 | 726 | 625 | 290 | 3800 | 7650 | 1000 |
| NU12/560M1 | 560 | 1030 | 206 | 6 | 741 | 626 | 805 | 7210 | 11200 | 800 |
| NU10/600M1 | 600 | 870 | 118 | 6 | 779 | 667 | 245 | 2750 | 5100 | 900 |
| NU20/600M1 | 600 | 870 | 155 | 6 | 793 | 661 | 325 | 4180 | 8000 | 900 |
| NU12/600M1 | 600 | 1090 | 155 | 9,5 | 935 | 749 | 710 | 5610 | 9800 | 850 |
| NU10/630M1 | 630 | 920 | 128 | 7,5 | 837 | 702 | 285 | 3410 | 6200 | 1000 |
| NU20/630M1 | 630 | 920 | 170 | 7,5 | 832 | 699 | 400 | 4730 | 9500 | 850 |
| NU12/630M1 | 630 | 1150 | 230 | 12 | 1005 | 751 | 1100 | 8580 | 13700 | 700 |
| NU10/670M1 | 670 | 980 | 136 | 7,5 | 891 | 747 | 350 | 3740 | 6800 | 800 |
| NU20/670M1 | 670 | 980 | 180 | 7,5 | 890 | 746 | 480 | 5390 | 11000 | 800 |
| NU10/710M1 | 710 | 1030 | 140 | 7,5 | 939 | 778 | 415 | 4680 | 8500 | 7500 |
