Produktdetails:
|
| Name: | Einreihige Zylinderrollenlager mit Käfig | Bohrungstyp: | Zylindrische Bohrung |
|---|---|---|---|
| Grundlegender Entwurf: | Festlager | Material: | Lagerstahl 100Cr6, GCr15, AISI 52100 |
| Abdichtung: | Öffnen Sie sich | Radiale Lagerluft: | CN (Gruppe N) |
| Zahl von Wälzkörperreihen: | 1 | Zahl von Flanschen, Innenring: | 1 |
| Anzahl der Flansche, Außenring: | 2 | ||
| Markieren: | eingesperrtes Präzisions-Rollenlager,Präzisions-Rollenlager-gerade Bohrung,einzelnes Reihenzylinderrollenlager NUP2212E |
||

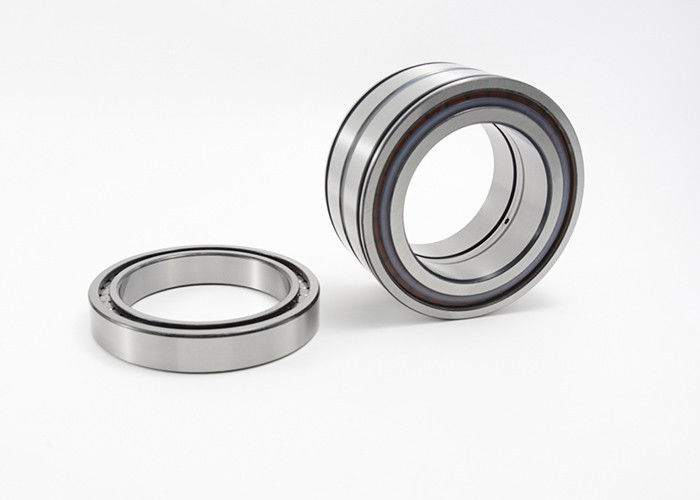

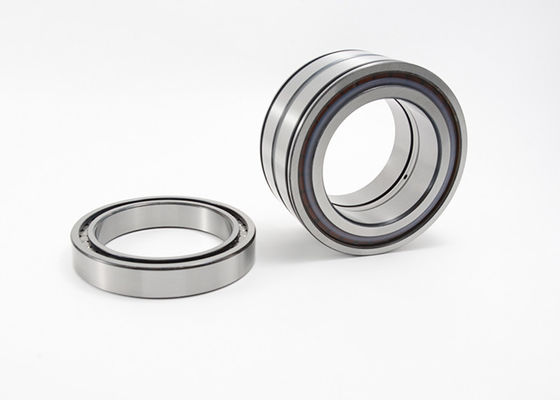

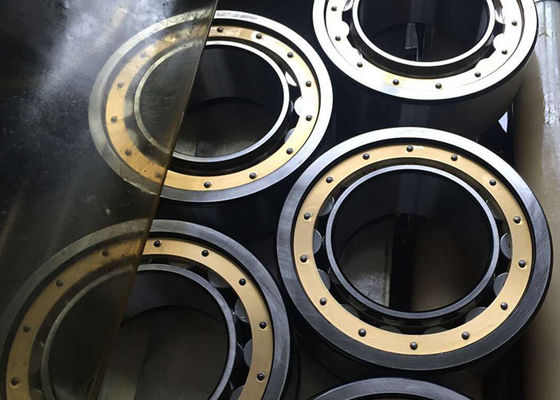

Zylinderrollenlager-einzelne Reihe sperrte gerade Bohrung NUP2212E ein
NUP-Entwurf ist ein einzeiliges Zylinderrollenlager mit Käfig. Dieses Lager besteht ein festes inneres und aus einem Außenring mit zylinderförmigen Rollen in einem Käfig. Dieser Käfig verhindert Kontakt zwischen den Zylinderrollen, so diese tragende Art kann höhere Geschwindigkeiten als Vollergänzungszylinder-Rollenlager stützen. Auch einzeilige Zylinderrollenlager mit Käfigen sind sehr steif und sie können hohe Radialkräfte nehmen.
Der Außenring hat zwei steife Rippen, während der Innenring eine steife und eine lose Rippe hat. Infolgedessen kann dieses Lager Radialkräfte sowie axiale Kräfte in beiden Richtungen nehmen. NUP-Lager werden als Festlager benutzt. Festlager lokalisieren eine Welle axial in beiden Richtungen.
Als das innere und die Außenringe dieser Lager leicht auseinandergebaut werden, können, sie sind sehr einfach zu installieren. Anwendungen von einzeiligen Zylinderrollenlagern umfassen Getriebe, landwirtschaftliche Maschinerie, Pumpen, Kompressoren und Elektromotoren.
Hauptmerkmale:
Eingesperrte einzelne Art Spezifikationen der Reihen-Zylinderrollenlager-NUP:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertungen | Grenzgeschwindigkeit | ||||||
| d | D | B | rsmin | D1 | FW, Ew | Dynamik | statisch | |||
| Cr | Herz | |||||||||
| Millimeter | Kilogramm | KN | U/min | |||||||
| NUP2203E | 17 | 40 | 16 | 0,6 | 32,4 | 22,1 | 0,055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38,8 | 26,5 | 0,154 | 32,5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43,8 | 31,5 | 0,174 | 34,5 | 34,5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52,5 | 37,5 | 0,268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1,1 | 60,7 | 44 | 0,427 | 62 | 65,5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1,1 | 67,9 | 49,5 | 0,518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1,1 | 73 | 54,5 | 0,559 | 73,5 | 81,5 | 8500 |
| NUP2210E | 50 | 90 | 23 | 1,1 | 78 | 59,5 | 0,6 | 78 | 88 | 8000 |
| NUP2211E | 55 | 100 | 25 | 1,5 | 86,3 | 66 | 0,828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1,5 | 95,7 | 72 | 1,12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1,5 | 104 | 78,5 | 1,54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1,5 | 109 | 83,5 | 1,58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1,5 | 114 | 88,5 | 1,67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95,3 | 2,08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100,5 | 2,6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3,29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2,1 | 149 | 112,5 | 4,05 | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2,1 | 157 | 119 | 4,92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2,1 | 174 | 132,5 | 7,02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2,1 | 188 | 143,5 | 8,7 | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153,5 | 10,8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16,8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19,3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24,3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37,2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31,4 | 1000 | 1500 | 3200 |
