Produktdetails:
|
| Name: | Einreihige Zylinderrollenlager | Bohrungstyp: | Gerade |
|---|---|---|---|
| Grundlegender Entwurf: | Semi-lokalisierende einzelne Reihe | Lagermaterial: | 100Cr6, GCr15, AISI 52100 |
| Käfigmaterial: | Geformter Käfig aus Stahl / Kunststoff PA66 / Bearbeitetes Messing | Maßsystem: | Metrisch |
| Anzahl der Rollenreihen: | Einzelne Reihe | Sprengring: | nein |
| Flansche: | (2) Außenring, (1) Innenring | Toleranzklasse: | Normal (PN) |
| Markieren: | NJ310E-Präzisions-Rollenlager,metrische Nadellager halb errichten,metrische einzelne Reihe der Nadellager |
||

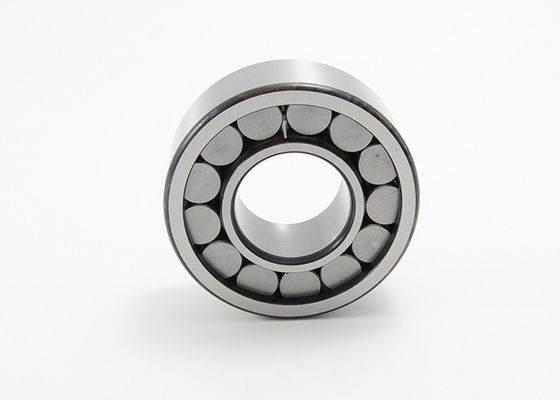

Zylinderrollenlager-einzelne Reihen-gerade Bohrung NJ310E halb lokalisieren
Zylinderrollenlager mit Käfig, einzelne Reihe, Lager, 2 Rippen auf Außenring, 1 Rippe halb-finden auf Innenring, Art NJ
Einzelne Reihenzylinderrollenlager mit Käfig sind passend, wo:
Zylinderrollenlager-einzelne Reihen-gerade gebohrte Art NJ-Spezifikationen halb, lokalisierend:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertungen | Grenzgeschwindigkeit | |||||||
| d | D | B | rsmin | d1 | D1 | FW, Ew | Dynamik | statisch | |||
| Cr | Herz | ||||||||||
| Millimeter | Kilogramm | KN | U/min | ||||||||
| NJ303E | 17 | 47 | 14 | 1 | — | 37 | 24,2 | 0,124 | 25,5 | 21,2 | 16000 |
| NJ304E | 20 | 52 | 15 | 1,1 | — | 42,4 | 27,5 | 0,156 | 31,5 | 27 | 14000 |
| NJ305E | 25 | 62 | 17 | 1,1 | — | 50,7 | 34 | 0,25 | 41,5 | 37,5 | 12000 |
| NJ306E | 30 | 72 | 19 | 1,1 | — | 58,9 | 40,5 | 0,376 | 51 | 48 | 10000 |
| NJ307E | 35 | 80 | 21 | 1,5 | — | 66,3 | 46,2 | 0,496 | 64 | 63 | 9000 |
| NJ308E | 40 | 90 | 23 | 1,5 | — | 75,6 | 52 | 0,674 | 81,5 | 78 | 7500 |
| NJ309E | 45 | 100 | 25 | 1,5 | — | 83,5 | 58,5 | 0,913 | 98 | 100 | 6700 |
| NJ310E | 50 | 110 | 27 | 2 | — | 91,2 | 65 | 1,19 | 110 | 114 | 6300 |
| NJ311E | 55 | 120 | 29 | 2 | — | 101 | 70,5 | 1,51 | 134 | 140 | 5600 |
| NJ312E | 60 | 130 | 31 | 2,1 | — | 110 | 77 | 1,89 | 150 | 156 | 5000 |
| NJ313E | 65 | 140 | 33 | 2,1 | — | 119 | 82,5 | 2,32 | 180 | 190 | 4800 |
| NJ314E | 70 | 150 | 35 | 2,1 | — | 127 | 89 | 2,84 | 204 | 220 | 4500 |
| NJ315E | 75 | 160 | 37 | 2,1 | — | 136 | 95 | 3,39 | 240 | 265 | 4000 |
| NJ316E | 80 | 170 | 39 | 2,1 | — | 144 | 101 | 4,03 | 255 | 275 | 3800 |
| NJ317E | 85 | 180 | 41 | 3 | — | 153 | 108 | 290 | 325 | 5600 | |
| NJ318E | 90 | 190 | 43 | 3 | — | 162 | 113,5 | 5,49 | 315 | 345 | 3400 |
| NJ319E | 95 | 200 | 45 | 3 | — | 170 | 121,5 | 6,44 | 335 | 380 | 3400 |
| NJ320E | 100 | 215 | 47 | 3 | — | 182 | 127,5 | 7,82 | 380 | 425 | 5000 |
| NJ321E | 105 | 225 | 49 | 2,1 | — | 190 | 133 | 9 | 480 | 500 | 3800 |
| NJ322E | 110 | 240 | 50 | 3 | — | 201 | 143 | 10,3 | 440 | 510 | 4800 |
| NJ324E | 120 | 260 | 55 | 3 | — | 219 | 154 | 13,5 | 520 | 600 | 2800 |
| NJ326E | 130 | 280 | 58 | 4 | — | 236 | 167 | 16,5 | 570 | 670 | 2600 |
| NJ328E | 140 | 300 | 62 | 4 | — | 252 | 180 | 20,5 | 670 | 800 | 2400 |
| NJ330E | 150 | 320 | 65 | 4 | — | 270 | 193 | 27,2 | 765 | 930 | 3600 |
| NJ332E | 160 | 340 | 68 | 4 | — | 286 | 204 | 32,3 | 865 | 1060 | 3000 |
| NJ334E | 170 | 360 | 72 | 4 | — | 303 | 218 | 38,6 | 965 | 1220 | 3000 |
| NJ344E | 220 | 460 | 88 | 5 | — | 371 | 284 | 75,5 | 1430 | 1900 | 2400 |
| NJ348E | 240 | 500 | 95 | 5 | — | 401 | 310 | 97 | 1730 | 2280 | 2200 |
