Produktdetails:
|
| Name: | Einreihige Zylinderrollenlager | Bohrungsprofil: | Gerade |
|---|---|---|---|
| Käfigmaterial: | Stahlkäfig / geformter Kunststoffkäfig / bearbeiteter Messingkäfig | Lagermaterial: | Lagerstahl 100Cr6, GCr15, AISI 52100 |
| Anzahl der Rollenreihen: | Einzelne Reihe | Präzisionsklasse: | RBEC1 / ISO P0 |
| Trennbar: | Innenring - eine Seite | Andere Eigenschaften: | Hohe Kapazität | 1 Rippen-Innenring | 2 Rippen-Außenring | Käfig am Außenring ID | Gehäuse aufgekohl |
| Markieren: | NJ2207E-Präzisions-Rollenlager,einzelne Reihe versiegelte Zylinderrollenlager,Siegelzylinderrollenlager gerade Bohrung |
||

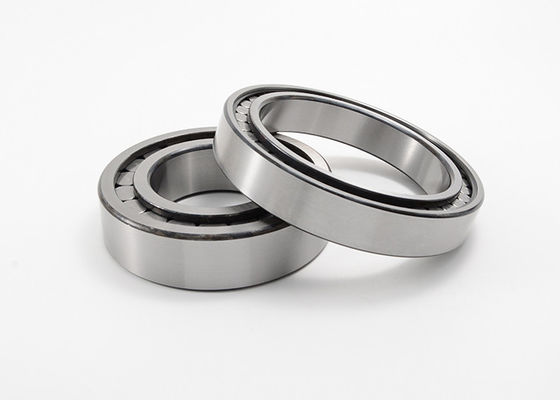

Zylinderrollenlager-einzelne Reihen-gerade Bohrungs-entfernbarer Innenring NJ2207E
Einzeiliges Zylinderrollenlager mit NJ-Entwurf

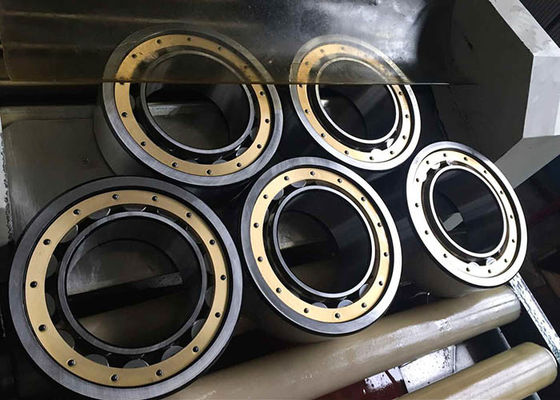

Stahlkäfig, maschinell bearbeiteter Messingkäfig oder geformter Plastikkäfig PA66 Matetrial; RBEC 1 | ISO P0; Einzelne Reihe; Innenring - ein Seitentrennbares; Kein Sicherungsring; Relubricatable; C0-Medium interne Freigabe; Halter
Ein einzeiliges Zylinderrollenlager mit NJ-Entwurf, besteht ein festes inneres und aus einem Außenring mit zylinderförmigen Rollen in einem Käfig. Der Außenring hat zwei steife Rippen, während der Innenring eine steife Rippe hat. Infolgedessen können NJ-Lager Radialkräfte sowie axiale Kräfte in einer einzelnen Richtung stützen. Diese tragende Art wird als Stützlager benutzt. Stützlager erlauben axiale Verschiebung der Welle im Verhältnis zu der Wohnung in einer Richtung. Die Welle sitzt axial in der anderen Richtung. NJ-Lager können als Festlager auch benutzt werden, indem man sie mit den HJ-Winkelringen kombiniert (verfügbar separat). Festlager werden benutzt, um eine Welle in beiden Richtungen axial zu lokalisieren.
Hauptmerkmale:
Einzelne Reihen-volles Zylinderrollenlager gerade gebohrter entfernbarer innerer Ring Specifications:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertungen | Grenzgeschwindigkeit | |||||||
| d | D | B | rsmin | d1 | D1 | FW, Ew | Dynamik | statisch | |||
| Cr | Herz | ||||||||||
| Millimeter | Kilogramm | KN | U/min | ||||||||
| NJ2203E | 17 | 40 | 16 | 0,6 | — | 32,4 | 22,1 | 0,053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | — | 38,8 | 26,5 | 0,15 | 32,5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | — | 43,8 | 31,5 | 0,169 | 34,5 | 34,5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | — | 52,5 | 37,5 | 0,261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1,1 | — | 60,7 | 44 | 0,416 | 42 | 65,5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1,1 | — | 67,9 | 49,5 | 0,504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1,1 | — | 73 | 54,5 | 0,544 | 73,5 | 81,5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1,1 | — | 78 | 59,5 | 0,586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1,5 | — | 86,3 | 66 | 0,812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1,5 | — | 95,7 | 72 | 1,1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1,5 | — | 104 | 78,5 | 1,46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1,5 | — | 109 | 83,5 | 1,55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1,5 | — | 114 | 88,5 | 1,64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | — | 123 | 95,3 | 2,05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | — | 131 | 100,5 | 2,55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | — | 140 | 107 | 3,23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2,1 | — | 149 | 112,5 | 3,98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2,1 | — | 157 | 119 | 4,85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2,1 | — | 174 | 132,5 | 6,89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2,1 | — | 188 | 143,5 | 8,54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | — | 202 | 153,5 | 10,6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | — | 217 | 169 | 14,7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | — | 234 | 182 | 18,7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | — | 252 | 193 | 23,5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | — | 270 | 205 | 35,7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | — | 280 | 215 | 30,9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | — | 365 | 295 | 82,8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | — | 397 | 320 | 112 | 2160 | 3350 | 2200 |
