Produktdetails:
|
| Name: | Zylinderrollenlager einreihig | Tragen der Art: | NJ-Typ |
|---|---|---|---|
| Bohrungstyp: | Gerade | Reihenanzahl: | 1 |
| Ringtrennung: | Trennbarer Außenring | Flansche: | (2) Außenring, (1) Innenring |
| Entwurf: | "E"-Design - Design mit erhöhter Kapazität | Internes radialspiel: | Normales internes Spiel / Angepasst |
| Käfigmaterial: | Stahl / Massiver Fensterkäfig aus PA66 / Bearbeitetes Messing / Kundenspezifisch | Betriebstemperaturbereich: | -30 bis +120 °C |
| Hervorheben: | eingesperrte tragende Rolle zylinderförmig,halb findenes nj208e,einzelne Reihe nj208e |
||

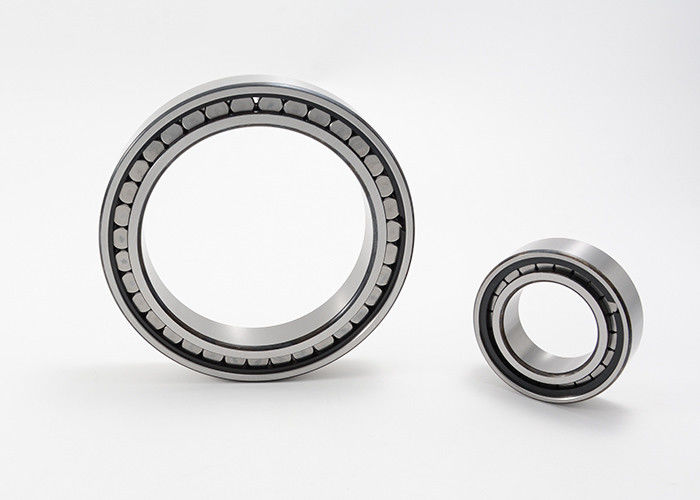

Eingesperrte Zylinderrollenlager-einzelne Reihe mit entfernbarem Innenring NJ208E
Zylinderrollenlager, mit Käfig, einzelne Reihe, Lager, 2 Rippen auf Außenring, 1 Rippe halb-finden auf Innenring, Art NJ
Überblick:
Eingesperrte Zylinderrollenlager-einzelne Reihe mit entfernbarem innerem Ring Specifications:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertungen | Grenzgeschwindigkeit | |||||||
| d | D | B | rsmin | d1 | D1 | FW, Ew | Dynamik | statisch | |||
| Cr | Herz | ||||||||||
| Millimeter | Kilogramm | KN | U/min | ||||||||
| NJ202ECP | 15 | 35 | 11 | 0,6 | — | 27,9 | 19,3 | 0,049 | 12,7 | 10,4 | 22000 |
| NJ203E | 17 | 40 | 12 | 0,6 | — | 32,4 | 22,1 | 0,07 | 17,6 | 14,6 | 18000 |
| NJ204E | 20 | 47 | 14 | 1 | — | 38,8 | 26,5 | 0,117 | 27,5 | 24,5 | 16000 |
| NJ205E | 25 | 52 | 15 | 1 | — | 43,8 | 31,5 | 0,14 | 29 | 27,5 | 15000 |
| NJ206E | 30 | 62 | 16 | 1 | — | 52,5 | 37,5 | 0,213 | 39 | 37,5 | 12000 |
| NJ207E | 35 | 72 | 17 | 1,1 | — | 60,7 | 44 | 0,309 | 50 | 50 | 10000 |
| NJ208E | 40 | 80 | 18 | 1,1 | — | 67,9 | 49,5 | 0,389 | 53 | 53 | 9000 |
| NJ209E | 45 | 85 | 19 | 1,1 | — | 73 | 54,5 | 0,445 | 61 | 63 | 8500 |
| NJ210E | 50 | 90 | 20 | 1,1 | — | 78 | 59,5 | 0,503 | 64 | 68 | 8000 |
| NJ211E | 55 | 100 | 21 | 1,5 | — | 86,3 | 66 | 0,679 | 83 | 95 | 7000 |
| NJ212E | 60 | 110 | 22 | 1,5 | — | 95,7 | 72 | 0,845 | 95 | 1,4 | 6300 |
| NJ213E | 65 | 120 | 23 | 1,5 | — | 104 | 78,5 | 1,06 | 108 | 120 | 6000 |
| NJ214E | 70 | 125 | 24 | 1,5 | — | 109 | 83,5 | 1,18 | 120 | 137 | 5300 |
| NJ215E | 75 | 130 | 25 | 1,5 | — | 114 | 88,5 | 1,3 | 132 | 156 | 5300 |
| NJ216E | 80 | 140 | 26 | 2 | — | 123 | 95,3 | 1,58 | 140 | 170 | 4800 |
| NJ217E | 85 | 150 | 28 | 2 | — | 131 | 100,5 | 1,95 | 163 | 193 | 4500 |
| NJ218E | 90 | 160 | 30 | 2 | — | 140 | 107 | 2,41 | 183 | 216 | 4300 |
| NJ219E | 95 | 170 | 32 | 2,1 | — | 149 | 112,5 | 2,94 | 220 | 265 | 3800 |
| NJ220E | 100 | 180 | 34 | 2,1 | — | 157 | 119 | 3,55 | 250 | 3,5 | 3800 |
| NJ221E | 105 | 190 | 36 | 2,1 | — | 164 | 125 | 4,17 | 260 | 320 | 5600 |
| NJ222E | 110 | 200 | 38 | 2,1 | — | 174 | 132,5 | 4,93 | 290 | 365 | 3400 |
| NJ224E | 120 | 215 | 40 | 2,1 | — | 188 | 143,5 | 5,91 | 335 | 415 | 3200 |
| NJ226E | 130 | 230 | 40 | 3 | — | 202 | 153,5 | 6,63 | 360 | 450 | 3000 |
| NJ228E | 140 | 250 | 42 | 3 | — | 217 | 169 | 9,46 | 390 | 510 | 4800 |
| NJ230E | 150 | 270 | 45 | 3 | — | 234 | 182 | 11,9 | 440 | 585 | 4500 |
| NJ232E | 160 | 290 | 48 | 3 | — | 250 | 195 | 14,8 | 500 | 670 | 4300 |
| NJ234E | 170 | 310 | 52 | 4 | — | 268 | 207 | 18,4 | 585 | 780 | 3600 |
| NJ236E | 180 | 320 | 52 | 4 | — | 279 | 217 | 16,7 | 610 | 830 | 3600 |
| NJ238E | 190 | 340 | 55 | 4 | — | 295 | 230 | 23,2 | 680 | 930 | 3200 |
| NJ240E | 200 | 360 | 58 | 4 | — | 312 | 243 | 31 | 750 | 1040 | 3000 |
| NJ244E | 220 | 400 | 65 | 4 | — | 344 | 268 | 38,7 | 950 | 1320 | 2800 |
| NJ248E | 240 | 440 | 72 | 4 | — | 365 | 295 | 52,5 | 1140 | 1600 | 2600 |
| NJ252E | 260 | 480 | 80 | 5 | — | 397 | 320 | 70 | 1340 | 1900 | 2400 |
| NJ256E | 280 | 500 | 80 | 5 | — | 417 | 340 | 73 | 1400 | 2000 | 2200 |
| NJ1060M1 | 300 | 460 | 74 | 4 | — | 402 | 340 | 47 | 900 | 1430 | 2400 |
| NJ1064M1 | 320 | 480 | 74 | 4 | — | 422 | 360 | 49 | 915 | 1500 | 2400 |
| NJ1076M1 | 380 | 560 | 82 | 5 | — | 495 | 425 | 73 | 1180 | 2000 | 2000 |
