Produktdetails:
|
| Name: | Einreihige Zylinderrollenlager | Bohrungstyp: | Zylindrische Bohrung |
|---|---|---|---|
| Käfigtyp: | Stahlkäfig / maschinell bearbeiteter Messingkäfig / geformter Kunststoffkäfig aus PA66 | Lagermaterial: | 100Cr6, GCr15, AISI 52100 |
| Maßsystem: | Metrische Reihe | Zahl von Wälzkörperreihen: | 1 (einreihige Ausführung) |
| Präzision: | Standardpräzision | Andere Eigenschaften: | Einreihiges Loslager, 0 Borde am Außenring, 2 Borde am Innenring |
| Markieren: | N310E-Präzisions-Rollenlager,N320E-Präzisions-Rollenlager,zylinderförmige nicht findene Rolle |
||
Zylinderrollenlager-einzelne Reihe mit entfernbarem Außenring N310E N320E
Zylinderrollenlager, mit Käfig, einzelne Reihe, Loslager, Rippen 0 auf Außenring, Rippe 2 auf Innenring, Art N3

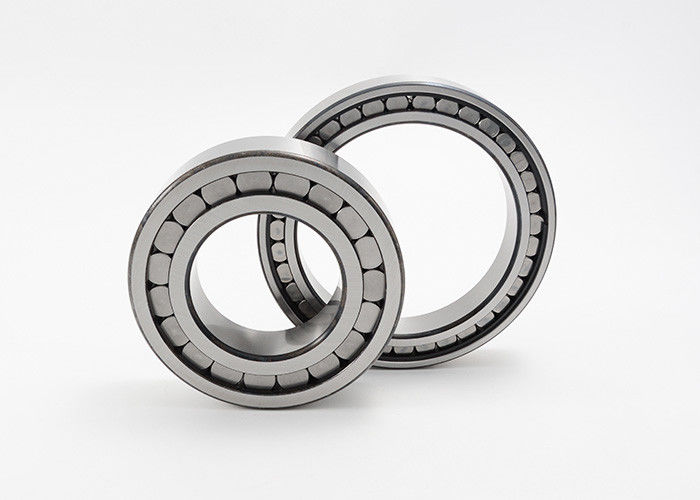

Ein einzeiliges Zylinderrollenlager besteht ein festes inneres und aus einem Außenring mit zylinderförmigen Rollen in einem Käfig. Dieser Käfig verhindert Kontakt zwischen den Zylinderrollen, so diese tragende Art kann höhere Geschwindigkeiten als Vollergänzungszylinder-Rollenlager stützen. Auch einzeilige Zylinderrollenlager mit Käfigen sind sehr steif und sie können hohe Radialkräfte nehmen. Als das innere und die Außenringe dieser Lager leicht auseinandergebaut werden, können, sie sind sehr einfach zu installieren.
Anwendungen von einzeiligen Zylinderrollenlagern umfassen Getriebe, landwirtschaftliche Maschinerie, Pumpen, Kompressoren und Elektromotoren.
Zylinderrollenlager-einzelne Reihe mit entfernbaren Reihen-Details des Außenring-N3:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertungen | Grenzgeschwindigkeit | |||||||
| d | D | B | rsmin | d1 | D1 | FW, Ew | Dynamik | statisch | |||
| Cr | Herz | ||||||||||
| Millimeter | Kilogramm | KN | U/min | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27,7 | — | 40,2 | 0,124 | 25,5 | 21,2 | 16000 |
| N304E | 20 | 52 | 15 | 1,1 | 31,2 | — | 45,5 | 0,16 | 31,5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1,1 | 38,1 | — | 54 | 0,242 | 41,5 | 37,5 | 12000 |
| N306E | 30 | 72 | 19 | 1,1 | 45 | — | 62,5 | 0,366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1,5 | 51 | — | 70,2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1,5 | 57,5 | — | 80 | 0,656 | 81,5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1,5 | 64,4 | — | 88,5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71,2 | — | 97 | 1,16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77,5 | — | 106,5 | 1,48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2,1 | 84,3 | — | 115 | 1,84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2,1 | 90,5 | — | 124,5 | 2,28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2,1 | 97,3 | — | 133 | 2,79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2,1 | 104 | — | 143 | 3,34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5,3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169,5 | 6,19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177,5 | 7,04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191,5 | 8,75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2,1 | 145 | — | 201 | 8,65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11,7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15,1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18,4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14,6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37,9 | 965 | 1220 | 3000 |
