Produktdetails:
|
| Name: | Einzelnes Reihen-Zylinderrollenlager | Tragen der Art: | Zylinderrollenlager |
|---|---|---|---|
| Langweilig: | C - Zylindrische Bohrung | Material: | Lagerstahl 100Cr6, GCr15, AISI 52100 |
| Dichtung: | Öffnen Sie sich | Internes radialspiel: | Standard-/besonders angefertigt |
| Käfigtyp: | Stahlkäfig oder Messingkäfig | Anzahl der Wälzkörper: | Einzelne Reihe |
| Markieren: | zylinderförmiges gebohrtes Tragen gcr15,zylinderförmiges gebohrtes Tragen der einzelnen Reihe,N208E-Stahlrollenlager |
||

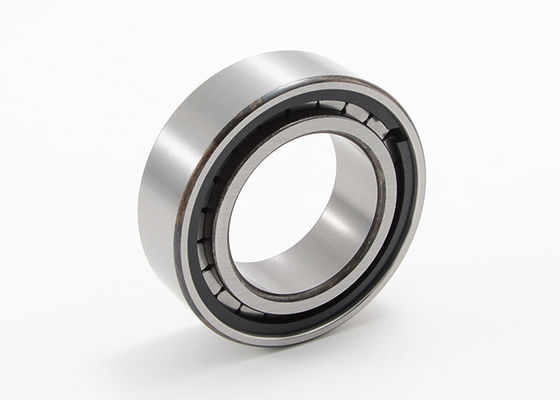

Einzelne Reihen-Zylinderrollenlager-gerade Bohrungs-entfernbarer Außenring N208E
Einzelnes Reihenzylinderrollenlager, n-Entwurf
Ein einzeiliges Zylinderrollenlager besteht ein festes inneres und aus einem Außenring mit zylinderförmigen Rollen in einem Käfig. Dieser Käfig verhindert Kontakt zwischen den Zylinderrollen, so diese tragende Art kann höhere Geschwindigkeiten als Vollergänzungszylinder-Rollenlager stützen. Auch einzeilige Zylinderrollenlager mit Käfigen sind sehr steif und sie können hohe Radialkräfte nehmen. Als das innere und die Außenringe dieser Lager leicht auseinandergebaut werden, können, sie sind sehr einfach zu installieren.
Anwendungen:
Einzelnes Reihen-Zylinderrollenlager mit gerader Bohrung und entfernbaren Entwurfs-Spezifikationen des Außenring-N:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertungen | Grenzgeschwindigkeit | |||||||
| d | D | B | rsmin | d1 | D1 | FW, Ew | Dynamik | statisch | |||
| Cr | Herz | ||||||||||
| Millimeter | Kilogramm | KN | U/min | ||||||||
| N203E | 17 | 40 | 12 | 0,6 | 25 | — | 35,1 | 0,068 | 17,6 | 14,6 | 18000 |
| N204E | 20 | 47 | 14 | 1 | 29,7 | — | 41,5 | 0,112 | 27,5 | 24,5 | 16000 |
| N205E | 25 | 52 | 15 | 1 | 34,7 | — | 46,5 | 0,135 | 29 | 27,5 | 15000 |
| N206E | 30 | 62 | 16 | 1 | 41,2 | — | 55,5 | 0,205 | 39 | 37,5 | 12000 |
| N207E | 35 | 72 | 17 | 1,1 | 41,8 | — | 64 | 0,301 | 50 | 50 | 10000 |
| N208E | 40 | 80 | 18 | 1,1 | 54 | — | 71,5 | 0,358 | 53 | 53 | 9000 |
| N209E | 45 | 85 | 19 | 1,1 | 59 | — | 76,5 | 0,434 | 61 | 63 | 8500 |
| N210E | 50 | 90 | 20 | 1,1 | 64 | — | 81,5 | 0,488 | 64 | 68 | 8000 |
| N211E | 55 | 100 | 21 | 1,5 | 70,8 | — | 90 | 0,668 | 83 | 95 | 7000 |
| N212E | 60 | 110 | 22 | 1,5 | 77,5 | — | 100 | 0,827 | 95 | 1,4 | 6300 |
| N213E | 65 | 120 | 23 | 1,5 | 84,4 | — | 108,5 | 1,05 | 108 | 120 | 6000 |
| N214E | 70 | 125 | 24 | 1,5 | 89,4 | — | 113,5 | 1,16 | 120 | 137 | 5300 |
| N215E | 75 | 130 | 25 | 1,5 | 94,3 | — | 118,5 | 1,29 | 132 | 156 | 5300 |
| N216E | 80 | 140 | 26 | 2 | 101 | — | 127,3 | 1,55 | 140 | 170 | 4800 |
| N217E | 85 | 150 | 28 | 2 | 107 | — | 136,5 | 1,92 | 163 | 193 | 4500 |
| N218E | 90 | 160 | 30 | 2 | 114 | — | 145 | 2,37 | 183 | 216 | 4300 |
| N219E | 95 | 170 | 32 | 2,1 | 120 | — | 154,5 | 2,89 | 220 | 265 | 3800 |
| N220E | 100 | 180 | 34 | 2,1 | 127 | — | 163 | 3,5 | 250 | 3,5 | 3800 |
| N221E | 105 | 190 | 36 | 2,1 | 134 | — | 173 | 4,63 | 260 | 320 | 5600 |
| N222E | 110 | 200 | 38 | 2,1 | 141 | — | 180,5 | 6,87 | 290 | 365 | 3400 |
| N224E | 120 | 215 | 40 | 2,1 | 153 | — | 195,5 | 5,67 | 335 | 415 | 3200 |
| N226E | 130 | 230 | 40 | 3 | 164 | — | 209,5 | 6,51 | 360 | 450 | 3000 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14,6 | 500 | 670 | 4300 |
