Produktdetails:
|
| Name: | Doppeltes Reihen-volle Ergänzungs-Zylinderrollenlager | Lagermaterial: | Chromstahl 100Cr6 |
|---|---|---|---|
| Bohrungstyp: | Zylinderförmig (gerade Bohrung) | Reihenanzahl: | 2 (doppelte Reihe) |
| Käfig: | Ohne | Beschichtung: | Ohne |
| Die Eigenschaft, Außenring tragend lokalisieren: | Sicherungsringnut | Nachschmierfunktion: | Mit |
| Zahl von Flanschen, Innenring: | 2 | Anzahl der Flansche, Außenring: | 1 |
| Abdichtung: | Treten Sie mit Dichtung auf beiden Seiten in Verbindung | Radiale Lagerluft: | KN oder besonders angefertigt |
| Markieren: | Präzisions-Rollenlager NNF 5024 ADA-2LSV,Zylinderrollenlager der vollen Ergänzung der Chromdoppeltreihe,doppelte StahlZylinderrollenlager der vollen Ergänzung der Reihe |
||

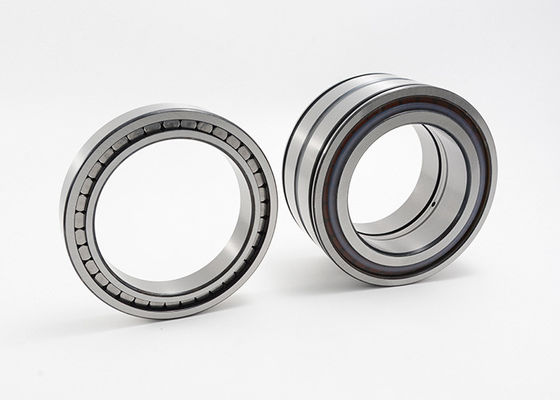

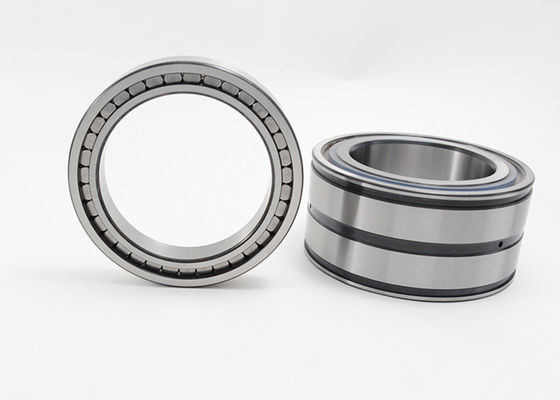

Die doppelte volle Reihe nzen Zylinderrollenlager NNF 5024 ADA-2LSV ergä
Doppelte Zylinderrollenlager der vollen Ergänzung der Reihe enthalten eine Höchstzahl von Rollen und sind deshalb für sehr schwere Radiallasten im Verbindung mit geringen Geschwindigkeiten passend. Haben von drei Flanschen auf dem zweiteiligen Innenring und einem zentralen Flansch auf dem Außenring, NNF-Entwurfslager kann die Welle in beiden Richtungen axial lokalisieren. Zwei Sicherungsringnuten im Außenring die Befestigung vereinfachen und Raum axial sparen.
Eigenschaften:
Anwendungen:
Doppelte Spezifikations-Details Entwurf des Reihen-volle Ergänzungs-Zylinderrollenlagers NNF:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertung | Begrenzung | |||||||||
| Geschwindigkeit | |||||||||||||
| d | D | B | C | rsmin | d1 | D1 | C1 | E | Cr | Herz | |||
| Millimeter | Kilogramm | KN | U/min | ||||||||||
| NNF 5024 ADA-2LSV | 120 | 180 | 80 | 79 | 0,6 | 141 | 176 | 71,2 | 164 | 6,9 | 400 | 750 | 480 |
| NNC4924V | 120 | 165 | 45 | — | 1,1 | 139 | — | — | 153,55 | 2,95 | 242 | 480 | 1700 |
| NNF 5026 ADA-2LSV | 130 | 200 | 95 | 94 | 0,6 | 155 | 196 | 83,2 | 183,5 | 10,5 | 710 | 1220 | 450 |
| NNC4926V | 130 | 180 | 50 | — | 1,5 | 149 | — | — | 165,4 | 3,95 | 255 | 530 | 1600 |
| NNF 5028 ADA-2LSV | 140 | 210 | 95 | 94 | 0,6 | 167 | 206 | 83,2 | 195,5 | 11 | 600 | 1120 | 400 |
| NNC4928V | 140 | 190 | 50 | — | 1,5 | 160 | — | — | 175,9 | 4,2 | 265 | 570 | 1400 |
| NNF 5030 ADA-2LSV | 150 | 225 | 100 | 99 | 0,6 | 177 | 221 | 87,2 | 209 | 13,5 | 695 | 1290 | 380 |
| NNC4930V | 150 | 210 | 60 | — | 2 | 171 | — | — | 192,77 | 6,65 | 380 | 850 | 1300 |
| NNF 5032 ADA-2LSV | 160 | 240 | 109 | 108 | 0,6 | 191 | 236 | 95,2 | 222,55 | 16,5 | 720 | 1400 | 360 |
| NNC4932V | 160 | 220 | 60 | — | 2 | 184 | — | — | 206,16 | 7 | 446 | 915 | 1300 |
| NNF 5034 ADA-2LSV | 170 | 260 | 122 | 121 | 0,6 | 203 | 254 | 107,2 | 239 | 22,5 | 720 | 1400 | 360 |
| NNC4934V | 170 | 230 | 60 | — | 2 | 193 | — | — | 215,08 | 7,35 | 457 | 950 | 1200 |
| NNF 5036 ADA-2LSV | 180 | 280 | 136 | 135 | 0,6 | 220 | 274 | 118,2 | 259 | 30 | 1340 | 2500 | 300 |
| NNC4936V | 180 | 250 | 69 | — | 2 | 205 | — | — | 230,5 | 10,8 | 594 | 1220 | 1100 |
| NNF 5038 ADA-2LSV | 190 | 290 | 136 | 135 | 0,6 | 228 | 284 | 118,2 | 267,25 | 31,5 | 1370 | 2600 | 300 |
| NNC4938V | 190 | 260 | 69 | — | 2 | 215 | — | — | 240,7 | 11,2 | 605 | 1290 | 1100 |
| NNF 5040 ADA-2LSV | 200 | 310 | 150 | 149 | 0,6 | 245 | 304 | 128,2 | 284 | 42 | 1560 | 3050 | 280 |
| NNC4940V | 200 | 280 | 80 | — | 2,1 | 230 | — | — | 259,34 | 15,8 | 704 | 1500 | 1000 |
| NNF 5044 ADA-2LSV | 220 | 340 | 160 | 159 | 1 | 264 | 334 | 138,2 | 308,5 | 53,5 | 1610 | 3100 | 360 |
| NNC4944V | 220 | 300 | 80 | — | 2,1 | 248 | — | — | 276,52 | 17,2 | 737 | 1600 | 950 |
| NNF 5048 ADA-2LSV | 240 | 360 | 160 | 159 | 1 | 283 | 354 | 138,2 | 327,5 | 57,5 | 1680 | 3350 | 340 |
| NNC4948V | 240 | 320 | 80 | — | 2,1 | 270 | — | — | 299,46 | 18,5 | 781 | 1760 | 850 |
