Produktdetails:
|
| Name: | Einzelne Reihen-volle Ergänzungs-Zylinderrollenlager | Tragen der Art: | Ncf-Entwurf |
|---|---|---|---|
| Bohrung: | Zylinderförmige Bohrung | Käfig-Art: | Volle Ergänzung, kein Käfig |
| Internes radialspiel: | KN oder besonders angefertigt | Dichtung: | Öffnen Sie sich |
| Präzision: | RBEC 1 | ISO P0 | Eigenschaft: | Einzelne Reihe |
| Andere Eigenschaften: | Volle Ergänzung | 2 Rib Inner Ring | 1 Rib Outer Ring mit Haltering | Flansche: | integrale Flansche auf dem inneren und den Außenringen |
| Markieren: | NCF2952V-Präzisions-Rollenlager,NCF2960V-Präzisions-Rollenlager,einzelne Rollenlager der vollen Ergänzung der Reihe |
||

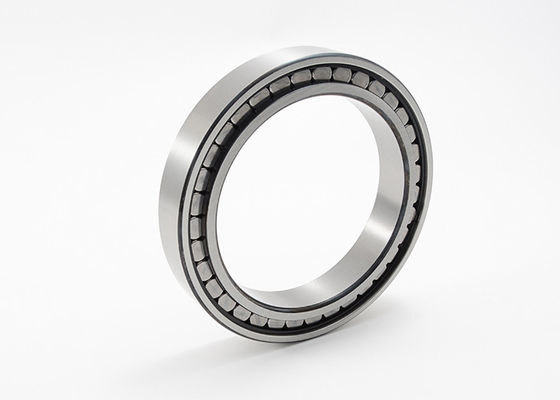

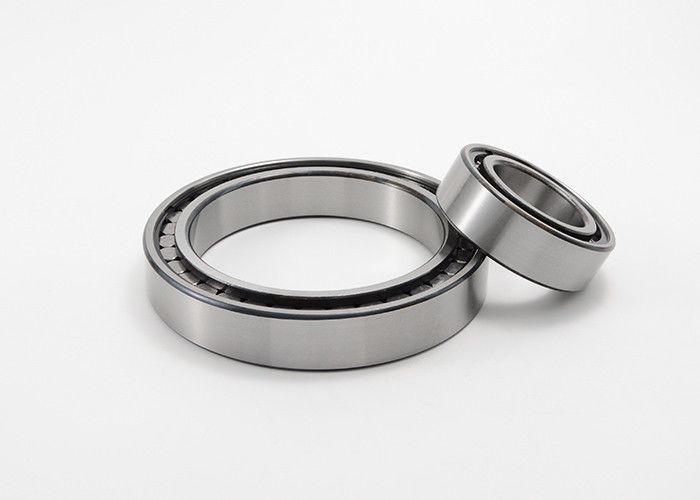

Einzelne Reihen-volle Ergänzungs-Zylinderrollenlager
Einzelne Zylinderrollenlager der vollen Ergänzung der Reihe, NCF-Entwurf
Einzelne Zylinderrollenlager der vollen Ergänzung der Reihe sind entworfen, um sehr hohe Radiallasten im Verbindung mit geringen Geschwindigkeiten unterzubringen. Die Lager enthalten eine Höchstzahl von Rollen, da sie nicht mit einem Käfig ausgerüstet werden. Haben von zwei integralen Flanschen auf dem Innenring und einem Flansch auf dem Außenring, NCF-Entwurfslager kann axiale Verschiebung in einer Richtung unterbringen. Ein Haltering auf dem Außenring hält das Lager zusammen. Der Haltering sollte nicht während der Operation axial geladen werden.
Eigenschaften:
Einzelne Reihen-volle Ergänzungs-Zylinderrollenlager sind in den Anwendungen, in denen hohe Radiallasten, wie in industrielle Getriebe, Baugeräte anwesend sind, und in Minenmaschiene allgemein verwendet. Sie sind auch für Anwendungen mit niedrigen Geschwindigkeiten oder oszillierenden Bewegungen passend.
Ein Vorteil von Lagern der vollen Ergänzung ist ihre Fähigkeit, dem Schock und Schlagbeanspruchungen wegen ihrer erhöhten Tragfähigkeit zu widerstehen. Jedoch sie haben möglicherweise Beschränkungen im Hinblick auf die Arbeitsgeschwindigkeiten wegen der erhöhten Reibung zwischen den Rollen.
Es ist wichtig, zu merken, dass das Fehlen eines Käfigs in den Lagern der vollen Ergänzung das verringertes Führen und Ausrichtung der Rollen ergeben kann, die möglicherweise die Gesamtstabilität des Lagers beeinflussen.
Einzelne Reihen-volle Ergänzungs-Zylinderrollenlager bieten die höhere Belastbarkeit an, die mit den Standardzylinderrollenlagern verglichen wird und machen sie passend für Hochleistungsanwendungen, in denen Radiallasten überwiegend sind.
Einzelne Reihen-volle Ergänzungs-Zylinderrollenlager NCF-Reihen-Details:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertung | Begrenzung | |||||||
| Geschwindigkeit | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, FW | Cr | Herz | |||
| Millimeter | Kilogramm | KN | U/min | ||||||||
| NCF2944V | 220 | 300 | 48 | 2,1 | 247 | 274 | 282,5 | 9,9 | 520 | 1000 | 800 |
| NCF3044V | 220 | 340 | 90 | 3 | 255 | 298 | 312 | 29,5 | 1080 | 1800 | 800 |
| NJG2344VH | 220 | 460 | 145 | 5 | 295 | 383 | 266,7 | 111 | 2650 | 3800 | 600 |
| NCF2948V | 240 | 320 | 48 | 2,1 | 267 | 294 | 303 | 10,6 | 540 | 1080 | 700 |
| NCF3048V | 240 | 360 | 92 | 3 | 278 | 321 | 335 | 32 | 1140 | 1960 | 800 |
| NCF2952V | 260 | 360 | 60 | 2,1 | 294 | 321 | 333,7 | 18,5 | 750 | 1430 | 670 |
| NCF3052V | 260 | 400 | 104 | 4 | 304 | 358 | 376,1 | 46,5 | 1560 | 2600 | 600 |
| NCF2956V | 280 | 380 | 60 | 2,1 | 314 | 347,5 | 359,1 | 19,7 | 880 | 1730 | 600 |
| NCF3056V | 280 | 420 | 106 | 4 | 319 | 373 | 391 | 50 | 1630 | 2750 | 560 |
| NCF2960V | 300 | 420 | 72 | 3 | 341,5 | 375 | 390,5 | 31,2 | 1120 | 2200 | 560 |
| NCF3060V | 300 | 460 | 118 | 4 | 355 | 413 | 433 | 69 | 1900 | 3250 | 600 |
| NCF2964V | 320 | 440 | 72 | 3 | 359 | 401 | 411 | 32,9 | 1160 | 2360 | 530 |
| NCF3064V | 320 | 480 | 121 | 4 | 368 | 434 | 449 | 74,5 | 1980 | 3450 | 560 |
| NCF2968V | 340 | 460 | 72 | 3 | 378,5 | 421 | 431 | 35 | 1200 | 2500 | 500 |
| NCF3068V | 340 | 520 | 133 | 5 | 395 | 468 | 485 | 100 | 2380 | 4150 | 530 |
| NCF2972V | 360 | 480 | 72 | 3 | 404 | 436,5 | 451,5 | 36,5 | 1220 | 2600 | 480 |
| NCF2976V | 380 | 520 | 82 | 4 | 427,5 | 473,5 | 488 | 52,6 | 1460 | 3100 | 450 |
| NCF2980V | 400 | 540 | 82 | 4 | 449 | 499 | 511 | 54,5 | 1500 | 3250 | 450 |
| NCF2984V | 420 | 560 | 82 | 4 | 462 | 512 | 524 | 57 | 1530 | 3400 | 430 |
| NCF2988V | 440 | 600 | 95 | 4 | 502 | 545 | 565,5 | 80,5 | 2000 | 4400 | 400 |
