Produktdetails:
|
| Name: | Volle Ergänzungs-Zylinderrollenlager | Lagermaterial: | Verhärteter Legierungs-Wälzlagerstahl 100Cr6, GCr15, AISI 52100 |
|---|---|---|---|
| Zoll - Metrisch: | Metrisch | Bohrungsprofil: | Gerade (zylinderförmige Bohrung) |
| Anzahl der Rollenreihen: | Einzelne Reihe | Trennbar: | nein |
| Halter oder Käfig: | Kein Käfig, volle Ergänzung | Abdichtung: | Keine Dichtung, öffnen sich |
| Interne Freigabe: | C0-Mittel | Präzision: | Standardpräzision oder besonders angefertigt |
| Markieren: | Zylinderrollenlager voller Ergänzung NJG2318VH,Zylinderrollenlager voller Ergänzung NCF3024V,einzelnes Lager der Reihe gcr15 |
||

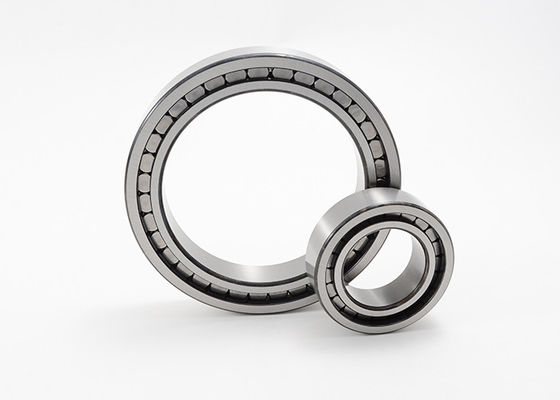

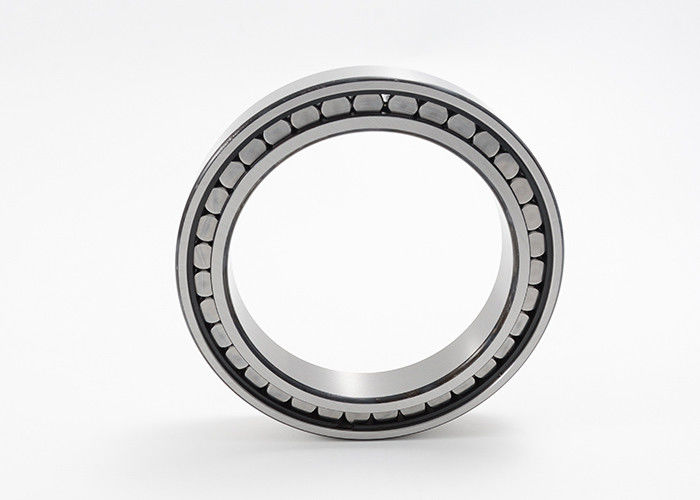

Volle Ergänzungs-Zylinderrollenlager-einzelne Reihe NJG2318VH NCF3024V
Einzeiliges Vollergänzungszylinderrollenlager mit NJG-Entwurf, NCF-Entwurf
Ein einzeiliges Vollergänzungszylinderrollenlager hat ein festes äußeres und ein Innenring und eine hohe Anzahl zylinderförmige Rollen. Diese Rollen werden zwischen die Rippen der Ringe geführt. Da es keinen Käfig gibt, kann die Höchstzahl von Rollen verwendet werden. Infolgedessen können diese Lager sehr hohe Radiallasten stützen. Jedoch ist die Höchstgeschwindigkeit niedriger als die Geschwindigkeit von Zylinderrollenlagern mit Käfigen.
Einzeilige Vollergänzungszylinderrollenlager können axiale Kräfte in einer Richtung auch stützen. Sie werden als Stützlager benutzt. Stützlager erlauben axiale Verschiebung der Welle im Verhältnis zu der Wohnung in einer Richtung. Die Welle sitzt axial in der anderen Richtung.
Einzelner Entwurf des Reihen-volle Ergänzungs-Zylinderrollenlagers NJG, NCF-Entwurf Spezifikationen:
| Tragen des Codes | Maße | Masse | Grundbeladungs-Bewertung | Begrenzung | |||||||
| Geschwindigkeit | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, FW | Cr | Herz | |||
| Millimeter | Kilogramm | KN | U/min | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7,4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117,5 | 152 | 105,26 | 8,75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122,82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134,3 | 17,5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1,5 | 136 | 149 | 154,3 | 1,73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167,6 | 3,8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164,5 | 212,5 | 147,4 | 22,4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1,5 | 147 | 161 | 167,1 | 2,36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1,5 | 149 | 175 | 183 | 5,8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157,9 | 28,1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1,5 | 158 | 173 | 180 | 2,48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1,5 | 163 | 189 | 197 | 6,05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168,45 | 35,5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196,4 | 3,92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206,8 | 7,35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182,5 | 42,5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4,3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1,1 | 185 | 215 | 224,8 | 9,1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210,5 | 215,5 | 4,3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1,1 | 198 | 232 | 242,9 | 12,5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203,55 | 59,5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231,5 | 6,2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2,1 | 212 | 248 | 260,2 | 16,5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243,5 | 6,5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2,1 | 222 | 258 | 269,8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224,43 | 80,3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2,1 | 226,5 | 253 | 2621,4 | 9,1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2,1 | 237 | 275 | 287,8 | 21,5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238,65 | 92 | 2320 | 3250 | 670 |
