Produktdetails:
|
| Name: | Reihen-Halb-Lokalisierung der Zylinderrollenlager-zwei | Bohrungstyp: | Gerade |
|---|---|---|---|
| Reihenanzahl: | 2 | Tragen der Art: | Zylinderrollenlager |
| Ringtrennung: | Untrennbar | Abdichtung: | Öffnen Sie sich |
| Interne Freigabe: | C0 | Betriebstemperaturbereich: | -30 bis +120 °C |
| Ende/Beschichtung: | Unbeschichtet | Käfigmaterial: | Volle Ergänzungs-Rollen-Satz, kein Käfig |
| Markieren: | Zylinderrollenlager mit zwei Reihen volle Ergänzung,Zylinderrollenlager der Reihe SL185007 zwei,Offenes SL185030 Rollenlager |
||

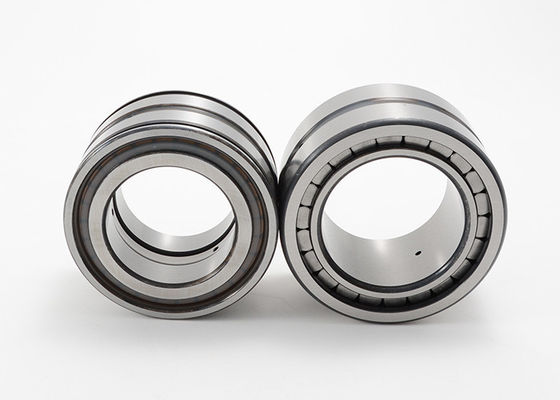

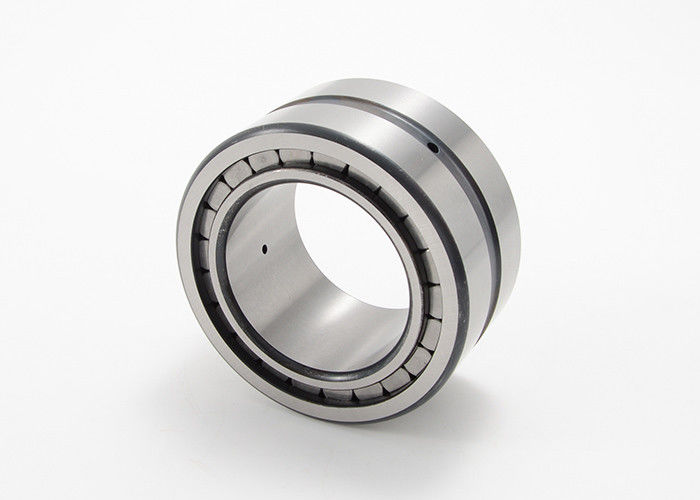

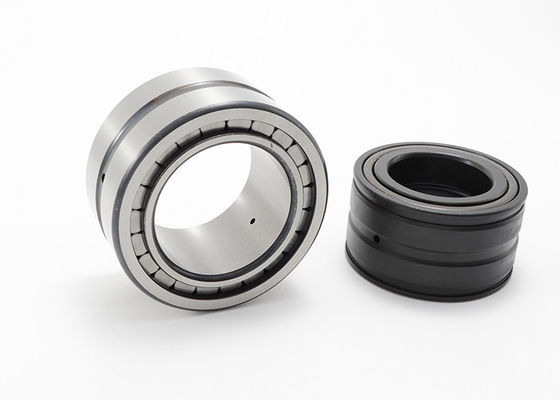

Reihe zwei, die halb Zylinderrollenlager-volle Ergänzung SL185007 SL185030 errichtet
Rollensatz der vollen Ergänzung, Zweireihe, Lager, 1 Rippe auf Außenring, 3 Rippen halb-finden auf Innenring, Art SL18
Zylinderrollenlager der vollen Ergänzung haben festes äußeres und Innenringe zusammen mit Rippe-geführten zylinderförmigen Rollen. Da diese Lager die größte mögliche Anzahl von Wälzkörpern haben, haben sie die extrem hohe lastentragende radialkapazität, hohe Starrheit und sind für besonders Kompaktbauweisen passend. Wegen der kinematischen Bedingungen jedoch erzielen sie nicht die hohen Geschwindigkeiten, die möglich sind, wenn man Zylinderrollenlager mit Käfig verwendet.
Diese Zylinderrollenlager werden in einem offenen Entwurf, ohne Dichtungen geliefert. So, wenn diesen Lagern, die heraus versendet werden, sie nicht eingefettet geliefert werden. Aber sie können mit Öl oder Fett über die Stirnflächen geschmiert werden.
Produkt-Anmerkungen: Überprüfen Sie bitte die Produktbeschreibung für die Teilnummer SL185007 auf dem Zylinderrollenlager - doppelte Reihe und Halb-finden, volle Ergänzung, Reihe SL1850 als belows:
|
Tragen des Codes |
Maße | Ladende Bewertung | Grenzgeschwindigkeit | Masse | |||||||||||
| d | D | B | d1 | D1 | E | C | s | rmin | Dyn. | Notfall. | Dauerschwingfestigkeitslast | Grenzgeschwindigkeit | Bezugsgeschwindigkeit | ||
| Cr | C0r | Kanaille | nG | Notiz: | |||||||||||
| Millimeter | KN | U/min | Kilogramm | ||||||||||||
| SL185004 | 20 | 42 | 30 | 28,4 | 33,3 | 36,81 | 15 | 1 | 0,6 | 47,5 | 53 | 8,9 | 10500 | 7400 | 0,2 |
| SL185005 | 25 | 47 | 30 | 34,5 | 39 | 42,51 | 15 | 1 | 0,6 | 54 | 65 | 11,1 | 8900 | 6000 | 0,23 |
| SL185006 | 30 | 55 | 34 | 40 | 45,3 | 49,6 | 17 | 1,5 | 1 | 70 | 86 | 15 | 7600 | 5300 | 0,35 |
| SL185007 | 35 | 62 | 36 | 44,9 | 51,2 | 55,52 | 18 | 1,5 | 1 | 85 | 109 | 18,8 | 6700 | 4750 | 0,46 |
| SL185008 | 40 | 68 | 38 | 50,5 | 57,2 | 61,74 | 19 | 1,5 | 1 | 101 | 136 | 22,4 | 6000 | 4200 | 0,56 |
| SL185009 | 45 | 75 | 40 | 55,3 | 62,6 | 66,85 | 20 | 1,5 | 1 | 108 | 151 | 24,9 | 5500 | 3950 | 0,71 |
| SL185010 | 50 | 80 | 40 | 59,1 | 67,6 | 72,33 | 20 | 1,5 | 1 | 131 | 184 | 30 | 5100 | 3450 | 0,76 |
| SL185011 | 55 | 90 | 46 | 68,5 | 78,7 | 83,54 | 23 | 1,5 | 1,1 | 179 | 270 | 45 | 4400 | 2900 | 1,16 |
| SL185012 | 60 | 95 | 46 | 71,7 | 81,9 | 86,74 | 23 | 1,5 | 1,1 | 184 | 280 | 47,5 | 4200 | 2800 | 1,24 |
| SL185013 | 65 | 100 | 46 | 78,1 | 88,3 | 93,09 | 23 | 1,5 | 1,1 | 194 | 310 | 52 | 3900 | 2500 | 1,32 |
| SL185014 | 70 | 110 | 54 | 81,5 | 95,7 | 100,28 | 27 | 3 | 1,1 | 229 | 340 | 59 | 3650 | 2650 | 1,85 |
| SL185015 | 75 | 115 | 54 | 89 | 102,9 | 107,9 | 27 | 3 | 1,1 | 242 | 375 | 65 | 3400 | 2370 | 1,93 |
| SL185016 | 80 | 125 | 60 | 95 | 111,7 | 117,4 | 30 | 3,5 | 1,1 | 295 | 450 | 62 | 3150 | 2320 | 2,59 |
| SL185017 | 85 | 130 | 60 | 99 | 116,1 | 121,95 | 30 | 3,5 | 1,1 | 305 | 470 | 64 | 3000 | 2210 | 2,72 |
| SL185018 | 90 | 140 | 67 | 106,1 | 124,5 | 130,65 | 33,5 | 4 | 1,5 | 355 | 560 | 76 | 2800 | 2140 | 3,62 |
| SL185020 | 100 | 150 | 67 | 115,7 | 134 | 140,2 | 33,5 | 4 | 1,5 | 375 | 610 | 81 | 2600 | 1930 | 3,94 |
| SL185022 | 110 | 170 | 80 | 127,3 | 149,3 | 156,7 | 40 | 5 | 2 | 490 | 790 | 104 | 2350 | 1730 | 6,32 |
| SL185024 | 120 | 180 | 80 | 138,8 | 160,7 | 168,15 | 40 | 5 | 2 | 520 | 870 | 111 | 2170 | 1530 | 6,77 |
| SL185026 | 130 | 200 | 95 | 148,6 | 175,5 | 184,4 | 47,5 | 5 | 2 | 740 | 1220 | 158 | 2000 | 1340 | 10,2 |
| SL185028 | 140 | 210 | 95 | 162,6 | 189,5 | 198,4 | 47,5 | 5 | 2 | 780 | 1340 | 169 | 1840 | 1180 | 11,1 |
| SL185030 | 150 | 225 | 100 | 170 | 198 | 207,45 | 50 | 6 | 2 | 810 | 1400 | 175 | 1760 | 1150 | 13,3 |
| SL185032 | 160 | 240 | 109 | 184,8 | 215,8 | 224,8 | 54,5 | 6 | 2,1 | 930 | 1610 | 199 | 1620 | 1030 | 16,8 |
| SL185034 | 170 | 260 | 122 | 198 | 232,7 | 242,85 | 61 | 6 | 2,1 | 1200 | 2110 | 260 | 1510 | 900 | 22,5 |
| SL185036 | 180 | 280 | 136 | 212,2 | 249,4 | 260,22 | 68 | 8 | 2,1 | 1390 | 2480 | 300 | 1410 | 820 | 29,9 |
| SL185038 | 190 | 290 | 136 | 221,8 | 259 | 269,76 | 68 | 8,2 | 2,1 | 1430 | 2600 | 310 | 1350 | 770 | 31,3 |
| SL185040 | 200 | 310 | 150 | 236,6 | 276,2 | 287,75 | 75 | 8,9 | 2,1 | 1630 | 3000 | 355 | 1270 | 710 | 40,4 |
| SL185044 | 220 | 340 | 160 | 254,6 | 297,8 | 312,2 | 80 | 9 | 3 | 1980 | 3650 | 420 | 1170 | 630 | 51,6 |
| SL185048 | 240 | 360 | 160 | 277,5 | 322,1 | 335,1 | 80 | 9 | 3 | 2080 | 4000 | 445 | 1080 | 550 | 55,2 |
| SL185052 | 260 | 400 | 190 | 304 | 359,7 | 375,97 | 95 | 11,3 | 4 | 2750 | 5000 | 560 | 980 | 490 | 82,6 |
| SL185056 | 280 | 420 | 190 | 318,3 | 374,1 | 390,3 | 95 | 11,3 | 4 | 2850 | 5300 | 580 | 940 | 460 | 88 |
| SL185060-TB | 300 | 460 | 218 | 353,6 | 413,6 | 433,6 | 109 | 12,5 | 4 | 3450 | 6600 | 650 | 840 | 395 | 124 |
| SL185064-TB | 320 | 480 | 218 | 369,5 | 431,5 | 449,5 | 109 | 12,5 | 4 | 3550 | 6900 | 680 | 810 | 375 | 128,4 |
| SL185068-TB | 340 | 520 | 243 | 396 | 465,5 | 485,65 | 121,5 | 14,3 | 5 | 4250 | 8300 | 800 | 750 | 355 | 178 |
| SL185072-TB | 360 | 540 | 243 | 413,8 | 481 | 503,45 | 121,5 | 14 | 5 | 4400 | 8700 | 820 | 720 | 320 | 178 |
| SL185076-TB | 380 | 560 | 243 | 432 | 499 | 521,25 | 121,5 | 14,1 | 5 | 4450 | 8900 | 850 | 700 | 305 | 196,5 |
