Produktdetails:
|
| Name: | Einzelnes Reihen-volle Ergänzungs-Zylinderrollenlager | Bohrungstyp: | Gerade, zylindrische Bohrung |
|---|---|---|---|
| Reihenanzahl: | 1 | Material: | 100Cr6, GCr15, AISI 52100 |
| Ringtrennung: | Untrennbar | Flansche: | 2 Rib Inner Ring |
| Zoll - Metrisch: | Metrisch | Nachschmierbar: | Ja |
| Betriebstemperaturbereich: | -30 bis +120 °C | Ende/Beschichtung: | Unbeschichtet |
| Verschlussart: | Öffnen Sie sich | Interne Freigabe: | Gruppe N (normale interne Spiel KN) |
| Markieren: | Einzelnes Zylinderrollenlager der Reihe SL182204,einzelnes Reihenzylinderrollenlager volle Ergänzung,gerades gebohrtes Tragen der einzelnen Reihe |
||

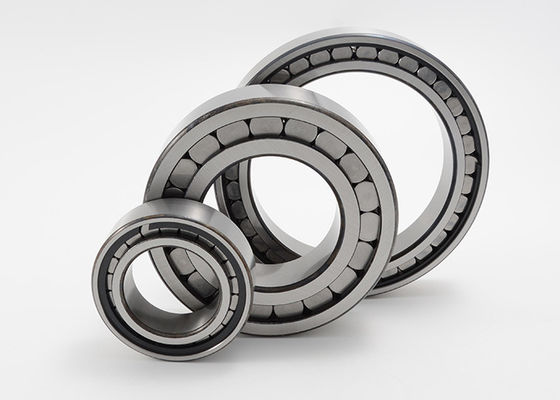

Einzelnes Reihen-volle Ergänzungs-Zylinderrollenlager-gerade Bohrung SL182204
Einzelne Zylinderrollenlager der vollen Ergänzung der Reihe haben festes äußeres und Innenringe zusammen mit Rippe-geführten zylinderförmigen Rollen. Da diese Lager die größte mögliche Anzahl von Wälzkörpern haben, haben sie die extrem hohe lastentragende radialkapazität, hohe Starrheit und sind für besonders Kompaktbauweisen passend. Wegen der kinematischen Bedingungen jedoch erzielen sie nicht die hohen Geschwindigkeiten, die möglich sind, wenn man Zylinderrollenlager mit Käfig verwendet.
Einzelne Zylinderrollenlager der vollen Ergänzung der Reihe sind in Form von halb-Lokalisierungslagern.
Halb-Lokalisierung von Lagern:
Lager Halb-finden, seien Sie im einzelnen Reihenentwurf als SL1818 (Maß-Reihe 18), SL1829 (Maß-Reihe 29), SL1830 (Maß-Reihe 30), SL1822 (Maß-Reihe 22) und SL1923 verfügbar (Maß-Reihe 23). Sie können nicht nur hohe Radialkräfte aber auch axiale Kräfte in einer Richtung stützen und können Wellen in eine Richtung deshalb axial führen. Sie treten als Loslager in der entgegengesetzten Richtung auf.
Reihe SL1923 hat nur eine Rippe auf dem Innenring und einem selbst-Haltewälzkörpersatz. Infolgedessen kann der Innenring vom Lager entfernt werden. Dieses macht die Ausstattung und den Abbau beträchtlich einfacheres.
Dichtung:
Die Zylinderrollenlager werden in einem offenen Entwurf geliefert.
Schmierung:
Ihnen werden nicht eingefettet geliefert und können mit Öl oder Fett über die Stirnflächen geschmiert werden.
Betriebstemperatur:
Zylinderrollenlager der vollen Ergänzung sind für Betriebstemperaturen von – °C 30 bis +120 °C. passend.
MOUETTE bietet mehr Austauschtabellen, Kippenzylinderrollenlager, nsk Zylinderrollenlager, timken Zylinderrollenlager, ina Zylinderrollenlager an.
Einzelne Reihen-Details der Reihen-volle Ergänzungs-Zylinderrollenlager-SL1822:
| Tragen des Codes | Maße | Ladende Bewertung | Grenzgeschwindigkeit | Masse | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dyn. | Notfall. | Dauerschwingfestigkeitslast | Grenzgeschwindigkeit | Referenzgeschwindigkeit | ||
| Cr | Herz | Kanaille | nG | Notiz: | ||||||||||
| Millimeter | KN | U/min | Kilogramm | |||||||||||
| SL182204 | 20 | 47 | 18 | 30,3 | 36,9 | 41,47 | 1 | 1 | 45,5 | 37 | 6,1 | 9700 | 6500 | 0,16 |
| SL182205 | 25 | 52 | 18 | 35,5 | 41,9 | 46,52 | 1 | 1 | 51 | 44,5 | 7,4 | 8400 | 5500 | 0,18 |
| SL182206 | 30 | 62 | 20 | 42 | 50,6 | 55,19 | 1 | 1 | 70 | 64 | 10,2 | 7000 | 4550 | 0,3 |
| SL182207 | 35 | 72 | 23 | 47 | 59,3 | 63,97 | 1 | 1,1 | 88 | 78 | 12,7 | 6100 | 4250 | 0,44 |
| SL182208 | 40 | 80 | 23 | 54 | 66,3 | 70,94 | 1 | 1,1 | 97 | 91 | 14,9 | 5400 | 3650 | 0,55 |
| SL182209 | 45 | 85 | 23 | 57,5 | 69,8 | 74,43 | 1 | 1,1 | 101 | 98 | 16 | 5100 | 3450 | 0,59 |
| SL182210 | 50 | 90 | 23 | 64,4 | 76,7 | 81,4 | 1 | 1,1 | 109 | 111 | 18,1 | 4600 | 3000 | 0,64 |
| SL182211 | 55 | 100 | 25 | 70 | 84,1 | 88,81 | 1 | 1,5 | 140 | 148 | 25 | 4200 | 2700 | 0,87 |
| SL182212 | 60 | 110 | 28 | 76,8 | 93,9 | 99,17 | 1,5 | 1,5 | 169 | 176 | 31 | 3800 | 2550 | 1,18 |
| SL182213 | 65 | 120 | 31 | 82,3 | 100,7 | 106,25 | 1,5 | 1,5 | 198 | 210 | 37 | 3550 | 2480 | 1,57 |
| SL182214 | 70 | 125 | 31 | 87 | 105,2 | 111,45 | 1,5 | 1,5 | 181 | 223 | 32 | 3350 | 2340 | 1,66 |
| SL182215 | 75 | 130 | 31 | 91,8 | 110 | 116,2 | 1,5 | 1,5 | 187 | 236 | 33,5 | 3200 | 2210 | 1,75 |
| SL182216 | 80 | 140 | 33 | 98,6 | 119,3 | 126,3 | 1,5 | 2 | 223 | 280 | 38,5 | 3000 | 2040 | 2,15 |
| SL182217 | 85 | 150 | 36 | 104,4 | 126,3 | 133,75 | 1,5 | 2 | 255 | 320 | 44,5 | 2800 | 2000 | 2,74 |
| SL182218 | 90 | 160 | 40 | 110,2 | 133,3 | 141,15 | 2,5 | 2 | 285 | 365 | 51 | 2650 | 1990 | 3,48 |
| SL182219 | 95 | 170 | 43 | 122 | 147,3 | 155,95 | 2,5 | 2,1 | 330 | 425 | 58 | 2410 | 1780 | 4,17 |
| SL182220 | 100 | 180 | 46 | 127,5 | 154,3 | 163,35 | 2,5 | 2,1 | 390 | 510 | 70 | 2300 | 1700 | 5,13 |
| SL182222 | 110 | 200 | 53 | 137 | 168 | 177,6 | 4 | 2,1 | 450 | 580 | 78 | 2130 | 1720 | 7,24 |
| SL182224 | 120 | 215 | 58 | 150,7 | 183 | 192,9 | 4 | 2,1 | 530 | 720 | 95 | 1950 | 1500 | 9,08 |
| SL182226 | 130 | 230 | 64 | 162,3 | 197 | 207,75 | 5 | 3 | 620 | 850 | 110 | 1810 | 1360 | 11,25 |
| SL182228 | 140 | 250 | 68 | 173,9 | 211,1 | 222,55 | 5 | 3 | 720 | 1000 | 127 | 1690 | 1230 | 14,47 |
| SL182230 | 150 | 270 | 73 | 185,5 | 225,2 | 237,35 | 6 | 3 | 820 | 1160 | 147 | 1580 | 1130 | 18,43 |
| SL182232 | 160 | 290 | 80 | 208,7 | 253,4 | 267,1 | 6 | 3 | 1020 | 1470 | 178 | 1410 | 920 | 23 |
| SL182234 | 170 | 310 | 86 | 220,3 | 267,4 | 281,9 | 7 | 4 | 1140 | 1660 | 199 | 1330 | 870 | 28,65 |
| SL182236 | 180 | 320 | 86 | 232,4 | 279,5 | 294 | 7 | 4 | 1180 | 1760 | 208 | 1270 | 800 | 29,8 |
| SL182238 | 190 | 340 | 92 | 243,5 | 295,5 | 311,5 | 9 | 4 | 1300 | 1900 | 223 | 1210 | 770 | 35,65 |
| SL182240 | 200 | 360 | 98 | 246,6 | 302,4 | 319,4 | 9 | 4 | 1410 | 2010 | 235 | 1180 | 770 | 43,12 |
