Produktdetails:
|
| Name: | Einzelne Reihen-Radialzylinderrollenlager | Art: | Volle Ergänzung, Reihe SL1829 |
|---|---|---|---|
| Lagerdesign: | Rollensatz der vollen Ergänzung, einzelne Reihe, Lager, 1 Rippe auf Außenring, 2 Rippen halb-finden | Lagermaterial: | Lagerstahl 100Cr6, GCr15, AISI 52100 |
| Zoll/metrisches: | Metrische Reihe | Abdichtung: | Öffnen Sie sich, Cageless |
| Radiale Lagerluft: | normal | Reihen des Wälzkörpers: | 1 (einzelne Reihe) |
| Markieren: | cageless Zylinderrollenlager,Lagerrolle zylinderförmiges SL182912-B-XL |
||

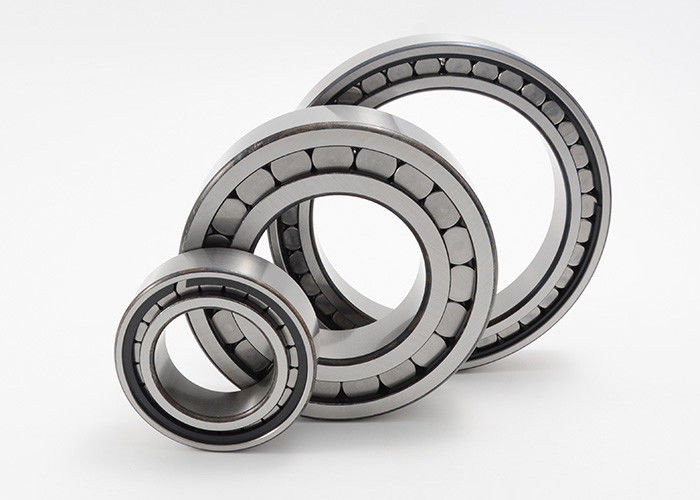

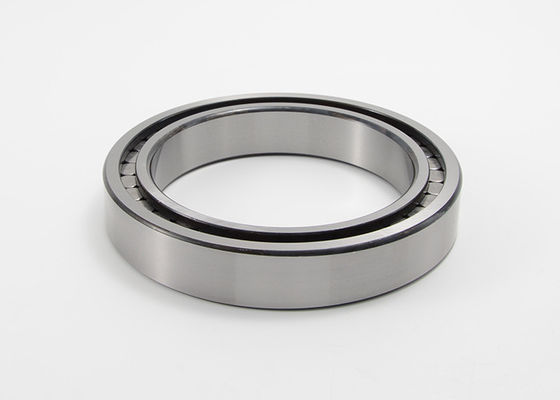

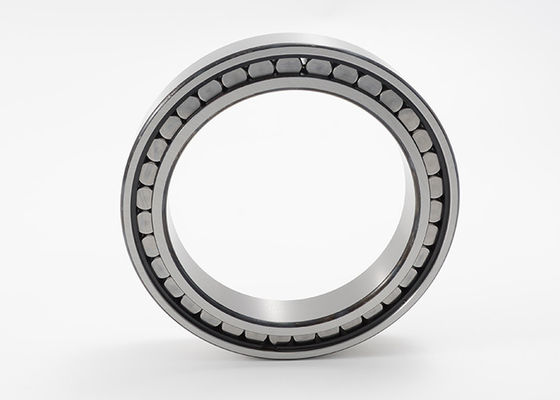

Einzelne Reihen-Zylinderrollenlager-volle Ergänzung SL182912-B-XL NCF2912V
Einzelne Zylinderrollenlager der vollen Ergänzung der Reihe haben festes äußeres und Innenringe zusammen mit Rippe-geführten zylinderförmigen Rollen. Da diese Lager die größte mögliche Anzahl von Wälzkörpern haben, haben sie die extrem hohe lastentragende radialkapazität, hohe Starrheit und sind für besonders Kompaktbauweisen passend. Wegen der kinematischen Bedingungen jedoch erzielen sie nicht die hohen Geschwindigkeiten, die möglich sind, wenn man Zylinderrollenlager mit Käfig verwendet.
Einzelne Zylinderrollenlager der vollen Ergänzung der Reihe sind in Form von halb-Lokalisierungslagern.
Halb-Lokalisierung von Lagern:
Lager Halb-finden, seien Sie im einzelnen Reihenentwurf als SL1818 (Maß-Reihe 18), SL1829 (Maß-Reihe 29), SL1830 (Maß-Reihe 30), SL1822 (Maß-Reihe 22) und SL1923 verfügbar (Maß-Reihe 23). Sie können nicht nur hohe Radialkräfte aber auch axiale Kräfte in einer Richtung stützen und können Wellen in eine Richtung deshalb axial führen. Sie treten als Loslager in der entgegengesetzten Richtung auf.
Reihe SL1923 hat nur eine Rippe auf dem Innenring und einem selbst-Haltewälzkörpersatz. Infolgedessen kann der Innenring vom Lager entfernt werden. Dieses macht die Ausstattung und den Abbau beträchtlich einfacheres.
Dichtung:
Die Zylinderrollenlager werden in einem offenen Entwurf geliefert.
Schmierung:
Ihnen werden nicht eingefettet geliefert und können mit Öl oder Fett über die Stirnflächen geschmiert werden.
Einzelne Reihen-Spezifikationen der Reihen-volle Ergänzungs-Zylinderrollenlager-SL1829:
|
Tragen des Codes |
Maße | Ladende Bewertung | Grenzgeschwindigkeit | Masse | ||||||||||
| d | D | B | d1 | D1 | E | s | rmin | Dyn. | Notfall. | Dauerschwingfestigkeitslast | Grenzgeschwindigkeit | Referenzgeschwindigkeit | ||
| Cr | Herz | Kanaille | nG | Notiz: | ||||||||||
| Millimeter | KN | U/min | Kilogramm | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74,4 | 78,55 | 1 | 1 | 63 | 76 | 13,7 | 4550 | 2900 | 0,29 |
| SL182913 | 65 | 90 | 16 | 75,7 | 81 | 85,24 | 1 | 1 | 67 | 84 | 15,1 | 4150 | 2550 | 0,31 |
| SL182914 | 70 | 100 | 19 | 81,2 | 87,8 | 92,31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0,49 |
| SL182915 | 75 | 105 | 19 | 86,3 | 92,8 | 97,41 | 1 | 1 | 91 | 119 | 20,1 | 3600 | 2370 | 0,52 |
| SL182916 | 80 | 110 | 19 | 91,4 | 98 | 102,51 | 1 | 1 | 94 | 1260 | 21,4 | 3450 | 2220 | 0,55 |
| SL182917 | 85 | 120 | 22 | 96,4 | 105 | 109,58 | 1 | 1,1 | 118 | 159 | 25,5 | 3200 | 2200 | 0,81 |
| SL182918 | 90 | 125 | 22 | 102 | 110,7 | 115,75 | 1 | 1,1 | 122 | 169 | 26,5 | 3050 | 2050 | 0,84 |
| SL182919 | 95 | 130 | 22 | 106,7 | 117 | 122,25 | 1 | 1,1 | 132 | 177 | 27,5 | 2900 | 1940 | 0,86 |
| SL182920 | 100 | 140 | 24 | 113,4 | 125,7 | 130,95 | 1,5 | 1,1 | 152 | 203 | 31,5 | 2700 | 1870 | 1,14 |
| SL182922 | 110 | 150 | 24 | 124 | 136,2 | 141,5 | 1,5 | 1,1 | 155 | 213 | 34 | 2490 | 1710 | 1,23 |
| SL182924 | 120 | 165 | 27 | 134,8 | 154,3 | 149 | 1,5 | 1,1 | 199 | 285 | 45,5 | 2290 | 1590 | 1,73 |
| SL182926 | 130 | 180 | 30 | 146 | 161,1 | 167,15 | 2 | 1,5 | 238 | 350 | 54 | 2110 | 1500 | 2,33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1,5 | 260 | 375 | 57 | 1960 | 1370 | 2,42 |
| SL182930 | 150 | 210 | 36 | 169 | 189,6 | 196,75 | 2,5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3,77 |
| SL182932 | 160 | 220 | 36 | 179,7 | 200,5 | 207,6 | 2,5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190,6 | 211,3 | 218,45 | 2,5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4,3 |
| SL182936 | 180 | 250 | 42 | 200,7 | 224 | 231,85 | 2,5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6,2 |
| SL182938 | 190 | 260 | 42 | 211,5 | 238,5 | 244,15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6,5 |
| SL182940 | 200 | 280 | 48 | 225,5 | 252,4 | 261,6 | 3 | 2,1 | 610 | 940 | 134 | 1360 | 950 | 9,1 |
| SL182944 | 220 | 300 | 48 | 246,3 | 273,2 | 282,45 | 3 | 2,1 | 650 | 1030 | 144 | 1250 | 840 | 9,9 |
| SL182948 | 240 | 320 | 48 | 267,5 | 294,4 | 303,7 | 3 | 2,1 | 600 | 1120 | 124 | 1150 | 750 | 10,6 |
| SL182952 | 260 | 360 | 60 | 291,5 | 323,4 | 333,7 | 5 | 2,1 | 780 | 1450 | 160 | 1060 | 690 | 18,5 |
| SL182956 | 280 | 380 | 60 | 314 | 348,5 | 359,5 | 3,5 | 2,1 | 910 | 1710 | 184 | 980 | 590 | 19,7 |
| SL182960 | 300 | 420 | 72 | 338 | 376,9 | 389,45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31,2 |
| SL182964 | 320 | 440 | 72 | 358,5 | 397,4 | 409,85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32,9 |
| SL182968 | 340 | 460 | 72 | 379 | 418,7 | 430,2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34,7 |
| SL182972 | 360 | 480 | 72 | 399,5 | 438,6 | 450,6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36,4 |
| SL182976 | 380 | 520 | 82 | 426 | 472,1 | 486,7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52,1 |
| SL182980 | 400 | 540 | 82 | 450 | 496,1 | 510,85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54,3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522,95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56,9 |
| SL182988 | 440 | 600 | 95 | 490 | 544,6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78,1 |
| SL182992 | 460 | 620 | 95 | 504 | 559,6 | 576,3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81,1 |
| SL182996 | 480 | 650 | 100 | 538 | 596,6 | 614,75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94,7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612,7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98,3 |
