Produktdetails:
|
| Name: | Maschinell bearbeiteter Innenring für Nadel-Lager | Innerer Ring Material: | Lager Qualitätsstahl |
|---|---|---|---|
| Teilnummer.: | IR25X30X16, IR30X40X17, IR32X40X20 | Oberflächenende: | Neutrale Arbeitsfläche |
| Metrisch/Zoll: | Metrische Reihe | Grundbauart: | Verhärtete Präzisions-Boden-Ringe |
| Schmierrille: | mit und ohne eine Schmierbohrung seien Sie beide verfügbar | Anwendungen: | Präzisionsboden für Gebrauch mit Präzisionsnadellagern |
| Markieren: | Ir-Nadellagerinnenring,Chromnadel,die Innenring trägt |
||

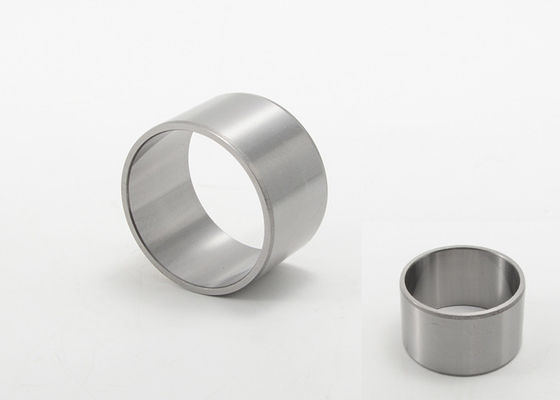

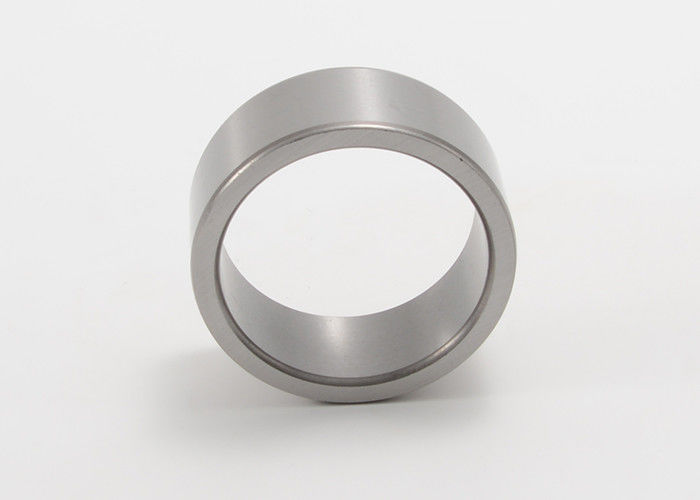

Maschinell bearbeitetes Nadel-Lager-Rennen des Innenring-IR25X30X16 für Nadel-Lager

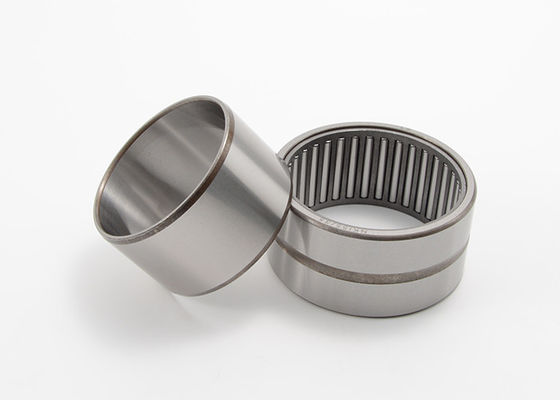

Präzisionsgrundinnenring versieht einen verhärteten Kanal für die Rollen, wenn er mit einer nicht gehärteten Welle verwendet wird. Der Ring enthält ein Schmierloch und eine ringförmige Nut für Wiederschmierung des Lagers und kann mit CAGEROL- und GUIDEROL-Lagern verwendet werden oder kann als Buchse in den Gleitlageranwendungen verwendet werden.
Diese Innenringe werden benutzt, wo:
Maschinell bearbeiteter Innenring, Nadel-Lager-Rennen-IR-Reihe für Nadel-Lager-Spezifikationen:
|
Welle Durchmesser |
Lager Bezeichnung |
Masse Ca. |
Grenzmaße | ||
| d | F | B | |||
| Millimeter | g | Millimeter | |||
| 22 | IR22X26X20 | 23,2 | 22 | 26 | 20 |
| 22 | IR22X26X16 | 17,5 | 22 | 26 | 16 |
| IR22X26X20.5 | 22 | 26,5 | 20,5 | ||
| IR22X28X17 | 29,8 | 22 | 28 | 17 | |
| IR22X28X20 | 35 | 22 | 28 | 20 | |
| IR22X28X20.5 | 36 | 22 | 28 | 20,5 | |
| IR22X28X30 | 22 | 28 | 30 | ||
| IR22X28X30.5 | 22 | 28 | 30,5 | ||
| IR22X28X20.5 | 22 | 28 | 20,5 | ||
| IR22X28X30 | 22 | 28 | 30 | ||
| IR22X31.5X19.8 | 22 | 31,5 | 19,8 | ||
| IR22X32X20 | 22 | 32 | 20 | ||
| 25 | IR25X29X20 | 25,5 | 25 | 29 | 20 |
| IR25X29X20.5 | 25 | 29 | 20,5 | ||
| IR25X29X30 | 39,3 | 25 | 29 | 30 | |
| IR25X29X30.5 | 25 | 29 | 30,5 | ||
| IR25X29X40 | 25 | 29 | 40 | ||
| IR25X30X12.5 | 25 | 30 | 12,5 | ||
| IR25X30X15.5 | 20 | 25 | 30 | 15,5 | |
| IR25X30X16 _ | 26 | 25 | 30 | 16 | |
| IR25X30X16 | 25 | 30 | 16 | ||
| IR25X30X16.5 | 26,7 | 25 | 30 | 16,5 | |
| IR25X30X16 | 25 | 30 | 16 | ||
| IR25X30X17 | 27,5 | 25 | 30 | 17 | |
| IR25X30X18 | 29,8 | 25 | 30 | 18 | |
| IR25X30X20 | 32,6 | 25 | 30 | 20 | |
| IR25X30X20.5 | 33,5 | 25 | 30 | 20,5 | |
| IR25X30X22 | 25 | 30 | 22 | ||
| IR25X30X25.5 | 25 | 30 | 25,5 | ||
| IR25X30X26 | 25 | 30 | 26 | ||
| IR25X30X26.5 | 43,3 | 25 | 30 | 26,5 | |
| IR25X30X30 | 50,1 | 25 | 30 | 30 | |
| IR25X30X30.5 | 25 | 30 | 30,5 | ||
| IR25X30X32 | 53 | 25 | 30 | 32 | |
| IR25X30X32.5 | 25 | 30 | 32,5 | ||
| IR25X30X38 | 25 | 30 | 38 | ||
| IR25X30X38.5 | 63,8 | 25 | 30 | 38,5 | |
| IR25X32X22 | 51,7 | 25 | 30 | 22 | |
| 28 | IR28X32X17 | 24,5 | 28 | 32 | 17 |
| IR28X32X20 | 28,4 | 28 | 32 | 20 | |
| 28 | IR28X32X23 | 28 | 32 | 23 | |
| IR28X32X30 | 43,8 | 28 | 32 | 30 | |
| IR28X32X30.5 | 28 | 32 | 30,5 | ||
| IR28X32X47 | 28 | 32 | 47 | ||
| 29 | IR29X32X13 | 14,8 | 29 | 32 | 13 |
| IR29X35X26 | 29 | 35 | 26 | ||
| 30 | IR30X35X12.5 | 23,3 | 30 | 35 | 12,5 |
| IR30X35X13 | 25 | 30 | 35 | 13 | |
| IR30X35X15.5 | 30 | 35 | 15,5 | ||
| IR30X35X16 | 30,8 | 30 | 35 | 16 | |
| IR30X35X17 | 32,3 | 30 | 35 | 17 | |
| IR30X35X18 | 35,3 | 30 | 35 | 18 | |
| IR30X35X20 | 40 | 30 | 35 | 20 | |
| IR30X35X20.5 | 40,7 | 30 | 35 | 20,5 | |
| IR30X35X25.5 | 30 | 35 | 25,5 | ||
| IR30X35X26 | 50,3 | 30 | 35 | 26 | |
| IR30X35X30 | 58,9 | 30 | 35 | 30 | |
| IR30X35X30.5 | 30 | 35 | 30,5 | ||
| IR30X35X32 | 30 | 35 | 32 | ||
| IR30X37X18 | 50 | 30 | 37 | 18 | |
| IR30X37X22 | 60,8 | 30 | 37 | 22 | |
| IR30X37X22A | 30 | 37 | 22,1 | ||
| IR30X38X20 | 64,8 | 30 | 38 | 20 | |
| IR30X38X20A | 30 | 38 | 20 | ||
| IR30X38X20ASI | 30 | 38 | 20 | ||
| IR30X40X17 | 30 | 40 | 17 | ||
| 32 | IR32X34X20.5 | 32 | 34 | 20,5 | |
| IR32X37X20 | 42 | 32 | 37 | 20 | |
| IR32X37X20.5 | 32 | 37 | 20,5 | ||
| IR32X37X30 | 62,7 | 32 | 37 | 30 | |
| IR32X38X20.5 | 32 | 38 | 20,5 | ||
| IR32X38X30.5 | 32 | 38 | 30,5 | ||
| IR32X40X20 | 68 | 32 | 40 | 20 | |
| IR32X40X36 | 124 | 32 | 40 | 36 | |
| IR32X40X36A1 | 32 | 40 | 36 | ||
| 33 | IR33X37X13 | 21,9 | 33 | 37 | 13 |
| 34 | IR34X42X20 | 34 | 42 | 20 |
