Produktdetails:
|
| Name: | Chrom-Wälzlagerstahl bearbeitete inneren Ring Inch Series maschinell | Material: | Hoch-Legierung, die Qualitäts-Stahl/Edelstahl trägt |
|---|---|---|---|
| Metrisch/Zoll: | Zoll-Serie | Oberflächenende: | Neutrale maschinell bearbeitete Wälzlagerstahl-Oberfläche |
| Größenbereich: | IRB-Reihenwellen-Durchmesserstrecke von 5/16 bis 2 ½ Zoll | Grundbauart: | Durch verhärtete Präzisions-Boden-Ringe |
| Anwendung: | Innenringe für allgemeine Verwendung | Verarbeitung: | Maschinell bearbeitet |
| Markieren: | LRB-Lager-Innenring,Chrom,das Innenring trägt |
||

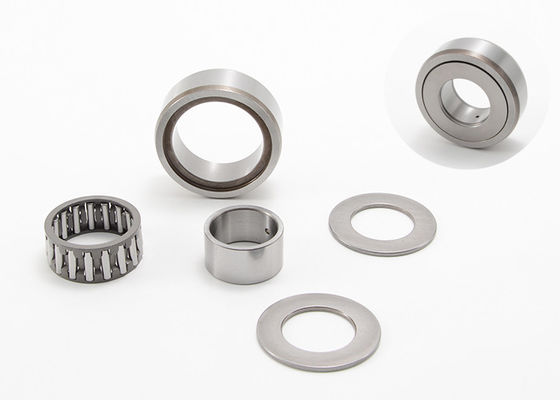

Chrom-Wälzlagerstahl bearbeitete inneren Ring Inch Series LRB61012 LRB202420 maschinell
Innenringe können mit den SHELL-artigen oder verschiedenen maschinell bearbeiteten Nadellagern integriert werden, um gute Rollenunterstützung zu gewähren, ohne um vorzeitige Wellenabnutzung sich zu sorgen. Wir Hitzefestlichkeit und unsere Innenringe zu den festen Toleranzen reiben, um die harten, starken Kanäle für Anwendungen herzustellen, in denen es unmöglich ist, Wellenoberflächen zu einem spezifischen Härte- oder Rauheitsattribut zu machen. Sie sind eine wirtschaftliche Alternative zu den Buchsen, weil sie keine zusätzliche maschinelle Bearbeitung erfordern.
Innenringe für Maschinell bearbeiten-artige Nadel-Lager
Innenringe für maschinell bearbeiten-artige Nadellager kommen in eine Vielzahl von Maßen. Zoll-artige LRB-Reiheninnenringe bieten Wellendurchmesser vom ⅜ 3 ¾ Zoll und Schmierlochversionen für einfachere Schmierung an.
MOUETTE bietet mehr Austauschtabellen maschinell bearbeitete die Innenringe an, Standard- und die kundengebundenen Innenringe, in der Hoch-Legierungs-Lager-Qualität Stahl-100Cr6 und im Edelstahl 440C.
Maschinell bearbeiteter innerer Ring Inch Series Specifications:
|
Welle Durchmesser |
Lager Bezeichnung |
Masse Ca. |
Grenzmaße | ||||
| d | F | B | |||||
| Millimeter | g | in | Millimeter | in | Millimeter | Millimeter | |
|
9,525 (3,8) |
LRB 61012 | 18,5 | 3/8 | 9,525 | 3/8 | 15,875 | 19,300 |
|
12,700 (1/2) |
LRB 81212 | 23,5 | 1/2 | 12,700 | 3/4 | 19,050 | 19,300 |
| LRB 81216 | 31 | 1/2 | 12,700 | 3/4 | 19,050 | 25,650 | |
|
15,875 (5/8) |
LRB 101412 | 28 | 5/8 | 15,875 | 7/8 | 22,225 | 19,300 |
| LRB 101416 | 37,5 | 5/8 | 15,875 | 7/8 | 22,225 | 25,650 | |
|
19,050 (3/4) |
LRB 121612 | 33 | 3/4 | 19,050 | 1 | 25,400 | 19,300 |
| LRB 121616 | 44 | 3/4 | 19,050 | 1 | 25,400 | 25,650 | |
|
22,225 (7/8) |
LRB 141816 | 50 | 7/8 | 22,225 | 11/8 | 28,575 | 25,650 |
| LRB 141820 | 62 | 7/8 | 22,225 | 11/8 | 28,575 | 32,000 | |
|
25,400 (1) |
LRB 162016 | 56 | 1 | 25,4 | 11/4 | 31,750 | 25,650 |
| LRB 162020 | 72 | 1 | 25,4 | 11/4 | 31,750 | 32,000 | |
|
28,575 (11/8) |
LRB 182216 | 63 | 11/8 | 28,575 | 13/8 | 34,925 | 25,650 |
| LRB 182220 | 77 | 11/8 | 28,575 | 13/8 | 34,925 | 32,000 | |
|
31,750 (11/4) |
LRB 202406 | 71 | 11/4 | 31,750 | 11/2 | 38,100 | 25,650 |
| LRB 202420 | 86 | 11/4 | 31,750 | 11/2 | 38,100 | 32,000 | |
|
34,925 (13/8) |
LRB 222616 | 77 | 13/8 | 34,925 | 11/2 | 41,275 | 25,650 |
| LRB 222620 | 96 | 13/8 | 34,925 | 15/8 | 41,275 | 32,000 | |
|
38,100 (11/2) |
LRB 242816 | 80 | 11/2 | 38,100 | 15/8 | 44,450 | 25,650 |
| LRB 242820 | 100 | 11/2 | 38,10 | 13/4 | 44,450 | 32,000 | |
| LRB 243020 | 155 | 11/2 | 38,100 | 13/4 | 47,625 | 32,000 | |
|
41,275 (15/8) |
LRB 263212 | 135 | 15/8 | 41,275 | 2 | 50,800 | 25,650 |
| LRB 263220 | 170 | 15/8 | 41,275 | 2 | 50,800 | 32,000 | |
|
44,450 (13/4) |
LRB 283624 | 300 | 13/4 | 44,450 | 21/4 | 57,450 | 38,350 |
| LRB 283628 | 345 | 13/4 | 44,450 | 21/4 | 57,450 | 44,700 | |
|
50,800 (2) |
LRB 324024 | 335 | 2 | 50,800 | 21/2 | 63,500 | 38,350 |
| LRB 324028 | 390 | 2 | 50,800 | 21/2 | 63,500 | 44,700 | |
|
57,150 (21/4) |
LRB 364424 | 375 | 21/4 | 57,150 | 23/4 | 69,850 | 38,350 |
| LRB 364428 | 440 | 21/4 | 57,150 | 23/4 | 69,850 | 44,700 | |
|
63,500 (21/2) |
LRB 404824 | 410 | 21/2 | 63,500 | 3 | 76,500 | 38,350 |
| LRB 404828 | 480 | 21/2 | 63,500 | 3 | 76,500 | 44,700 | |
|
69,850 (23/4) |
LRB 445228 | 530 | 23/4 | 69,850 | 31/4 | 82,550 | 44,700 |
| LRB 445232 | 600 | 23/4 | 69,850 | 31/4 | 82,550 | 51,050 | |
|
76,200 (3) |
LRB 485632 | 640 | 3 | 76,200 | 31/2 | 88,900 | 51,050 |
|
82,550 (31/4) |
LRB 526032 | 690 | 31/4 | 82,550 | 33/4 | 95,250 | 51,050 |
|
88,900 (31/2) |
LRB 566432 | 750 | 31/2 | 88,900 | 4 | 101,60 | 51,050 |
