Produktdetails:
|
| Name: | Chrom-Stahlinnenring für Shell Type Needle Roller Bearings | Material: | Hoch-Legierung, die Qualität Stahl-100Cr6 trägt |
|---|---|---|---|
| Teilnummer.: | IRT3020, IRT404520, IRT405040 | Oberflächenende: | Arbeitsfläche |
| Größenbereich: | Wellendurchmesser von 7 bis 60 Millimeter | Grundbauart: | Wärmebehandelte und Grinded-Innenringe |
| Schmierrille: | nein | Verarbeitung: | Maschinell bearbeitet |
| Markieren: | Innenring IRT und Außenring des Lagers,Innenring des Chroms und Außenring des Lagers,Innenlagerring MI 10 N |
||

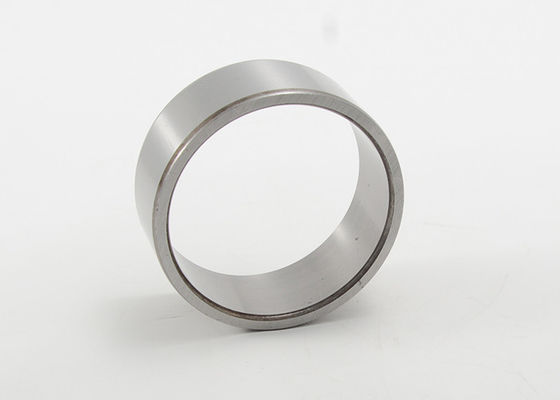

Chrom-Stahlinnenring für Shell Type Needle Roller Bearings IRT3020 IRT404520

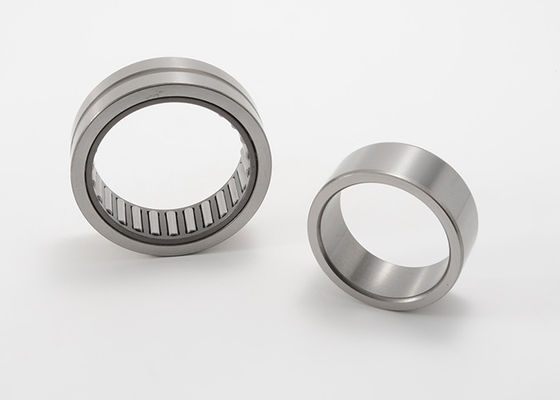

Innenringe können mit den SHELL-artigen oder verschiedenen maschinell bearbeiteten Nadellagern integriert werden, um gute Rollenunterstützung zu gewähren, ohne um vorzeitige Wellenabnutzung sich zu sorgen. Wir Hitzefestlichkeit und unsere Innenringe zu den festen Toleranzen reiben, um die harten, starken Kanäle für Anwendungen herzustellen, in denen es unmöglich ist, Wellenoberflächen zu einem spezifischen Härte- oder Rauheitsattribut zu machen. Sie sind eine wirtschaftliche Alternative zu den Buchsen, weil sie keine zusätzliche maschinelle Bearbeitung erfordern. Breite Innenringe sind auch verfügbar, Wellen, die sich axial oder bewegen Dichtungen unterzubringen, die neben Lagern sind.
IRT-Reihen-Innenringe für SHELL-artige Nadel-Lager
Diese Ringe sind entworfen, um eine dauerhafte Oberfläche für SHELL-artige Nadellager mit nicht-maschinell bearbeiteten Kanälen zu versehen. Metrische Art IRT-Reiheninnenringe sind mit Wellendurchmessern von 7 bis 60 Millimeter verfügbar.
Maschinell bearbeiteter Chrom-Stahl-Innenring für Reihen-Spezifikationen Shell Type Needle Roller Bearingss IRT:
|
Welle Durchmesser eter |
Lager Bezeichnung |
Masse Ca. |
Grenzmaße | ||
| d | F | B | |||
| Millimeter | g | Millimeter | |||
| 22 | IRT222616 | 22 | 26 | 16 | |
| IRT2216 | 19,1 | 22 | 26 | 16,5 | |
| IRT222620 | 22 | 26 | 20 | ||
| IRT2220 | 24 | 22 | 26 | 20,5 | |
| IRT222817 | 22 | 28 | 17 | ||
| IRT222820 | 22 | 28 | 20 | ||
| IRT2220-1 | 37 | 22 | 28 | 20,5 | |
| IRT222823 | 22 | 28 | 23 | ||
| IRT222830 | 22 | 28 | 30 | ||
| IRT2230-1 | 55,5 | 22 | 28 | 30,5 | |
| 23 | IRT242813 | 23 | 28 | 13 | |
| IRT242826 | 23 | 28 | 26 | ||
| 25 | IRT252920 | 25 | 29 | 20 | |
| IRT2520 | 26,5 | 25 | 29 | 20,5 | |
| IRT252930 | 25 | 29 | 30 | ||
| IRT2530 | 40 | 25 | 29 | 30,5 | |
| IRT253015 | 25 | 30 | 15 | ||
| IRT2515-1 | 25,5 | 25 | 30 | 15,5 | |
| IRT253017 | 25 | 30 | 17 | ||
| IRT253020 | 25 | 30 | 20 | ||
| IRT2520-1 | 34 | 25 | 30 | 20,5 | |
| IRT253023 | 25 | 30 | 23 | ||
| IRT253025 | 25 | 30 | 25 | ||
| IRT2525-1 | 42,5 | 25 | 30 | 25,5 | |
| IRT2526-1 | 44 | 25 | 30 | 26,5 | |
| IRT253030 | 25 | 30 | 30 | ||
| 25 | IRT2530-1 | 50,5 | 25 | 30 | 30,5 |
| IRT253032 | 25 | 30 | 32 | ||
| IRT253038 | 25 | 30 | 38 | ||
| IRT2538-1 | 64 | 25 | 30 | 38,5 | |
| IRT253222 | 25 | 32 | 22 | ||
| IRT253230 | 25 | 32 | 30 | ||
| 26 | IRT263013 | 26 | 30 | 13 | |
| IRT263026 | 26 | 30 | 26 | ||
| IRT263512 | 26 | 35 | 12 | ||
| 28 | IRT283217 | 28 | 32 | 17 | |
| IRT283220 | 28 | 32 | 20 | ||
| IRT2820 | 29,5 | 28 | 32 | 20,5 | |
| IRT283230 | 28 | 32 | 30 | ||
| IRT2830 | 44 | 28 | 32 | 30,5 | |
| IRT283820 | 28 | 38 | 20 | ||
| 30 | IRT3012 | 24,5 | 30 | 35 | 12,5 |
| IRT3015 | 30,5 | 30 | 35 | 15,5 | |
| IRT303517 | 30 | 35 | 17 | ||
| IRT303520 | 30 | 35 | 20 | ||
| IRT3020 | 40 | 30 | 35 | 20,5 | |
| IRT303523 | 30 | 35 | 23 | ||
| IRT303525 | 30 | 35 | 25 | ||
| IRT3025 | 50 | 30 | 35 | 25,5 | |
| IRT303530 | 30 | 35 | 30 | ||
| IRT3030 | 60 | 30 | 35 | 30,5 | |
| IRT303722 | 30 | 37 | 22 | ||
| IRT304216 | 30 | 42 | 16 | ||
| 32 | IRT323720 | 32 | 37 | 20 | |
| IRT3220 | 42,5 | 32 | 37 | 20,5 | |
| IRT333730 | 32 | 37 | 30 | ||
| IRT3230 | 63,5 | 32 | 37 | 30,5 | |
| IRT323732 | 32 | 37 | 32 | ||
| IRT323815 | 32 | 38 | 15 | ||
| IRT3215-1 | 39,5 | 32 | 38 | 15,5 | |
| IRT3220-1 | 52 | 32 | 38 | 20,5 | |
| IRT3225-1 | 64,5 | 32 | 38 | 25,5 | |
| IRT323825 | 32 | 38 | 25 | ||
| IRT3230-1 | 77,5 | 32 | 38 | 30,5 | |
| IRT323845 | 32 | 38 | 45 |
| 32 | IRT3245-1 | 115 | 32 | 38 | 45,5 |
| IRT324015 | 32 | 40 | 15 | ||
| IRT324020 | 32 | 40 | 20 | ||
| IRT324027 | 32 | 40 | 27 | ||
| IRT324030 | 32 | 40 | 30 | ||
| 35 | IRT354015 | 35 | 40 | 15 | |
| IRT354020 | 35 | 40 | 20 | ||
| IRT3520 | 46,5 | 35 | 40 | 20,5 | |
| IRT354025 | 35 | 40 | 25 | ||
| IRT3525 | 58 | 35 | 40 | 25,5 | |
| IRT354030 | 35 | 40 | 30 | ||
| IRT354034 | 35 | 40 | 34 | ||
| IRT354040 | 35 | 40 | 40 | ||
| IRT354040.5 | 91,5 | 35 | 40 | 40,5 | |
| IRT354220 | 35 | 42 | 20 | ||
| IRT354223 | 35 | 42 | 23 | ||
| IRT354227 | 35 | 42 | 27 | ||
| IRT544230 | 35 | 42 | 30 | ||
| IRT354236 | 35 | 42 | 36 | ||
| IRT354322 | 35 | 43 | 22 | ||
| 37 | IRT374232 | 37 | 42 | 32 | |
| 38 | IRT384320 | 38 | 43 | 20 | |
| IRT384330 | 38 | 43 | 30 | ||
| 40 | IRT404517 | 40 | 45 | 17 | |
| IRT404520 | 40 | 45 | 20 | ||
| IRT4020 | 52,5 | 40 | 45 | 20,5 | |
| IRT404525 | 40 | 45 | 25 | ||
| IRT4025 | 65,5 | 40 | 45 | 25,5 | |
| IRT404530 | 40 | 45 | 30 | ||
| IRT4030 | 78,5 | 40 | 45 | 30,5 | |
| IRT404540 | 40 | 45 | 40 | ||
| IRT40X45X40.5 | 104 | 40 | 45 | 40,5 | |
| IRT404822 | 40 | 48 | 22 | ||
| IRT404830 | 40 | 48 | 30 | ||
| IRT404840 | 40 | 48 | 40 | ||
| IRT405022 | 40 | 50 | 22 | ||
| IRT405030 | 40 | 50 | 30 | ||
| IRT405040 | 40 | 50 | 40 |
