Produktdetails:
|
Name: | Bolzen-Art Abtastrollen | Material: | Hochlegierter Lagerqualitätsstahl |
---|---|---|---|
Hexe/Schlitz: | Schraubenzieher-Schlitz-Bolzen-Art | Oberflächenende: | Schwarzoxid-Ende |
Größenbereich: | Zoll-Reihe (O.D. In Inches) | O.D. Configuration: | Bolzen-Art gekrönt Außendurchmesser |
Wälzkörper: | Nadelrolle - Vollständige Ergänzung | Bolzenart: | Standardbolzen |
Dichtungstyp: | Standard-/besonders angefertigt | Nachschmierbar: | Ja |
Markieren: | Gekrönter Nockenwellennachfolger,Nockenwellennachfolger-Bolzenberg,Rollennachfolgerlager versiegelte |

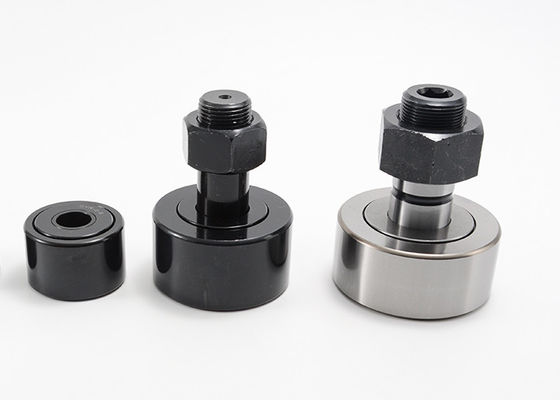

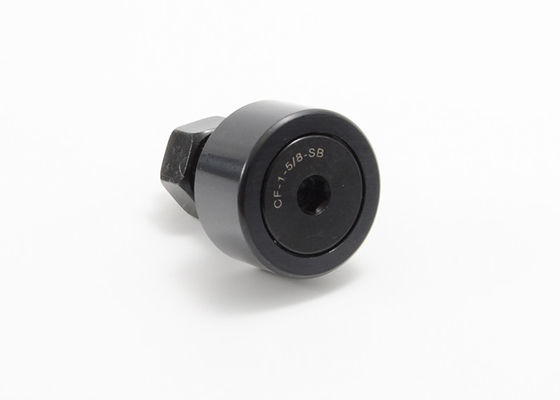

Gekrönter Zoll-Abtastrolle-Bolzen-Berg-Schraubenzieher-Schlitz versiegelte CCF 1/2 N S
MOUETTE-Zoll Abtastrollen sind Nadellager der vollen Ergänzung Eigenschafts, dieschwarzoxid den Wälzlagerstahl behandelte, der in zwei grundlegenden Befestigungsarten für Gebrauch in den Anwendungen der mechanischen Automatisierung oder der linearen Bewegung verfügbar ist. Unsere grundlegenden Eigenschaften tragen je zu verbesserter Leistung, während die Dichtungswahlhilfen, Metall-Metallkontakt innerhalb des Lagers, bei der Lieferung einer Sperre zu verhindern für Schadstoffeintritt bei und die Lüftung des überschüssigen oder alten Fetts während des relubrication zu erlauben. Zusätzlich zur Dichtungswahl sind diese Lager verfügbar mit einigen Maßwahlen und Kombinationen, eine spezifische Lösung für die Anwendung zur Verfügung zu stellen.
MOUETTE entwirft und stellt eine komplette Linie von Abtastrollen für industrielle Anwendungen, einschließlich Werkzeugmaschinen, Industrieroboter, Produktion der elektronischen Teile, Büroautomationsausrüstung und raue Umwelt her, die erhöhte Korrosionsbeständigkeit erfordern. Abtastrollen und Bahnrollen stellen Antifriktionslösungen für das Übersetzen von Rotation zur linearen Bewegung oder die Unterstützung entweder reinen von Radialstrahl- oder Kombinationsaxialkräften abhängig von den Wälzkörperarten zur Verfügung.
EdelstahlAbtastrollen beabsichtigten raue Umwelt, die erhöhte Korrosionsbeständigkeit erfordern. Ausgezeichnete Wahl für Gebrauch im Freien oder für Anwendungen wie Lebensmittelproduktionsanlagen, die häufige Ganzwäsche und Reinigung erfordern. wer, SchmiedsAbtastrollen und nsk Abtastrolle.
Kundenspezifische Fähigkeiten:
· Kunde spezifizierte Fabrikfettfülle
· Fettinstallation installierte
· Bolzen oder Gewindelängeänderungen
· Rollendurchmesserveränderungen oder -toleranzen
· Gewohnheit führte aus, um Entwürfe zu bestellen
Gekrönte Zoll-Abtastrolle-Bolzen-Berg-Schraubenzieher-Schlitz-Spezifikationen:
Unversiegelt | Versiegelt | Rollen-Durchmesser (RD) | Rollen-Breite (W) | Bolzen-Durchmesser (Sd) | Bolzen-Länge (SL) | Min., Gewindelänge (Zeitlimit) | Feines THR'DS. |
CCF 1/2 N | CCF 1/2 N S | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
CCF 1/2 | CCF 1/2 S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CCF 9/16 | CCF 9/16 S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CCF 5/8 N | CCF 5/8 N S | .625 | .406 | .250 | 3/4 | 5/16 | 1/4-28 |
CCF 5/8 | CCF 5/8 S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
CCF 11/16 | CCF 11/16 S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
CCF 3/4 | CCF 3/4 S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
CCF 7/8 | CCF 7/8 S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
CCF 1 | CCF 1 S | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
CCF 1 1/8 | CCF 1 1/8 S | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
CCF 1 1/4 | CCF 1 1/4 S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
CCF 1 3/8 | CCF 1 3/8 S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
CCF 1 1/2 | CCF 1 1/2 S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CCF 1 5/8 | CCF 1 5/8 S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CCF 1 3/4 | CCF 1 3/4 S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CCF 1 7/8 | CCF 1 7/8 S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CCF 2 | CCF 2 S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
CCF 2 1/4 | CCF 2 1/4 S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
CCF 2 1/2 | CCF 2 1/2 S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
CCF 2 3/4 | CCF 2 3/4 S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
CCF 3 | CCF 3 S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCF 3 1/4 | CCF 3 1/4 S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCF 3 1/2 | CCF 3 1/2 S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CCF 4 | CCF 4 S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
- | CCF 5 S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
- | CCF 6 S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
- | CCF 7 S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
- | CCF 8 S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
- | CCF 9 S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
- | CCF 10 S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
Unversiegelt | Versiegelt | Schmierloch | LUB. PASSENDE GRÖSSE (F) | Recom. Das Festklemmen drehen (lbs.) | Grundbeladungs-Bewertung | ||
Loch-Mitte (HC) | Loch-Durchmesser (HD) | Max. Static Capacity (lbs.) | Max. Dyn. Kapazität (lbs.) | ||||
CCF 1/2 N | CCF 1/2 N S | - | - | 1/8 | 15 | 720 | 620 |
CCF 1/2 | CCF 1/2 S | - | - | 1/8 | 15 | 790 | 680 |
CCF 9/16 | CCF 9/16 S | - | - | 1/8 | 15 | 790 | 680 |
CCF 5/8 N | CCF 5/8 N S | - | - | 1/8 | 35 | 1085 | 930 |
CCF 5/8 | CCF 5/8 S | - | - | 1/8 | 35 | 1215 | 955 |
CCF 11/16 | CCF 11/16 S | - | - | 1/8 | 35 | 1215 | 955 |
CCF 3/4 | CCF 3/4 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CCF 7/8 | CCF 7/8 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CCF 1 | CCF 1 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CCF 1 1/8 | CCF 1 1/8 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CCF 1 1/4 | CCF 1 1/4 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CCF 1 3/8 | CCF 1 3/8 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CCF 1 1/2 | CCF 1 1/2 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CCF 1 5/8 | CCF 1 5/8 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CCF 1 3/4 | CCF 1 3/4 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CCF 1 7/8 | CCF 1 7/8 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CCF 2 | CCF 2 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CCF 2 1/4 | CCF 2 1/4 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CCF 2 1/2 | CCF 2 1/2 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CCF 2 3/4 | CCF 2 3/4 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CCF 3 | CCF 3 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CCF 3 1/4 | CCF 3 1/4 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CCF 3 1/2 | CCF 3 1/2 S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
CCF 4 | CCF 4 S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
- | CCF 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
- | CCF 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
- | CCF 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
- | CCF 8 S | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
- | CCF 9 S | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
- | CCF 10 S | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
