Produktdetails:
|
| Name: | Zoll-Bolzen-Art zylinderförmige Abtastrollen | Walzenmaterial: | Hoch-Legierung, die Qualitäts-Stahl (Edelstahl, trägt wird besonders angefertigt) |
|---|---|---|---|
| Montagemethode: | Schraubenzieher-Schlitz | Ende/Beschichtung: | Schwarzoxid-Ende |
| Reihe: | Zoll-Serie | Rollen-Form: | Zylinderförmiger Außendurchmesser |
| Wälzkörper: | Nadelrolle - Vollständige Ergänzung | Bolzenart: | CF - Standardbolzen |
| Abdichtung: | Versiegelt/unversiegelt/fertigte besonders an | Schmierbohrungs-Standort: | Bolzenseite |
| Markieren: | Stahlbolzenbahn-Rollenlager,Bolzenbahn-Rollenlager-Schraubenzieherschlitz,Abtastrolle gekröntes des Schwarzoxids |
||

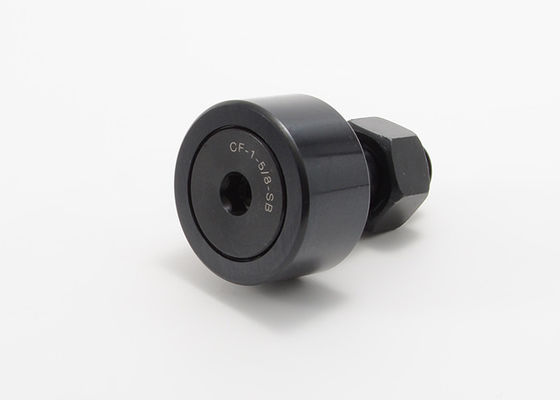

Zylinderförmiger Zoll-Abtastrolle-Schraubenzieher-Schlitz mit Wälzlagerstahl CF 1/2 CF-2 CF-1 3/8-S
Entwarf, bevorzugte Bewegung mit steifem, konsequentem Bau zu maximieren. Abtastrollen kennzeichnen ein einfaches und weniges Reibungseigenprofil, Drehbewegung in lineare Bewegung mit niedrigen Schmierungsanforderungen umzuwandeln.
Wir bieten eine komplette Linie der Bolzenart Abtastrollen für industrielle Anwendungen an. Diese Lager sind im Stahl, Edelstahl und mit ausgeführten internen Plastikbuchsen verfügbar. Wir spezialisieren uns auf ausgeführte Abtastrollen, um spezifische Anwendungen zu passen.
Schraubenzieher-Schlitz-Bolzen-Art Nadel-Lager werden empfohlen, wo laufende Lasten und Stossbelastungen mäßig sind. Tragfähigkeit der Bolzen-Art Reihe wird durch den gemäßigt sortierten Bolzen begrenzt. Hergestellt von Hoch-Legierungs-Lagerqualität Stahl. Die meiste allgemein verwendete universelle Abtastrolle und das verfügbar in Siegelversionen.
Zoll-Reihen verzieren Art Abtastrolle-Schraubenzieher-Schlitz-Spezifikationen:
| Unversiegelt | Versiegelt | Rollen-Durchmesser (RD) | Rollen-Breite (W) | Bolzen-Durchmesser (Sd) | Bolzen L'GTH. (SL) | Min. THR'D L'GTH (Zeitlimit) | Feines THR'DS. |
| CF-1/2-N | CF-1/2-N-S | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2 | CF-1/2-S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16 | CF-9/16-S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N | CF-5/8-N-S | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8 | CF-5/8-S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16 | CF-11/16-S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4 | CF-3/4-S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8 | CF-7/8-S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-1 | CF-1-S | 1,000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/8 | CF-1 1/8-S | 1,125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/4 | CF-1 1/4-S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8 | CF-1 3/8-S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2 | CF-1 1/2-S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8 | CF-1 5/8-S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4 | CF-1 3/4-S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8 | CF-1 7/8-S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2 | CF-2-S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/4 | CF-2 1/4-S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/2 | CF-2 1/2-S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4 | CF-2 3/4-S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3 | CF-3-S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4 | CF-3 1/4-S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2 | CF-3 1/2-S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4 | CF-4-S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| CF-5-S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 | |
| CF-6-S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 | |
| CF-7-S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 | |
| CF-8-S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 | |
| CF-9-S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 | |
| CF-10-S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Unversiegelt | Versiegelt | Schmierloch | LUB. PASSENDE GRÖSSE (F) | Recom. Das Festklemmen drehen (lbs.) | Grundbeladungs-Bewertung | ||
| Loch-Mitte (HC) | Loch-Durchmesser (HD) | Max. Static Capacity (lbs.) | Max. Dyn. Kapazität (lbs.) | ||||
| CF-1/2-N | CF-1/2-N-S | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-N-S | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8 | CF-5/8-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4 | CF-3/4-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1 | CF-1-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2 | CF-2-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3 | CF-3-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4 | CF-4-S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 7/8 | 3/16 | 1/4 | 5000 | 67950 | 46575 | |
| CF-6-S | 1 | 3/16 | 1/4 | 5000 | 80450 | 60000 | |
| CF-7-S | 1 1/4 | 3/16 | 1/4 | 5000 | 106930 | 75380 | |
| CF-8-S | - | - | 1/4 | 5000 | 144100 | 92200 | |
| CF-9-S | - | - | 1/4 | 5000 | 183430 | 113260 | |
| CF-10-S | - | - | 1/4 | 5000 | 215565 | 131545 | |
