Produktdetails:
|
| Name: | Zylinderförmiger Zoll-Bolzen-Abtastrolle-Schraubenzieher-Schlitz | Material: | Hoch-Legierung, die Qualitäts-Stahl/Edelstahl trägt |
|---|---|---|---|
| Montage-Eigenschaft: | Schraubenzieher-Schlitz-Bolzen-Art | Oberflächenende: | Schwarzoxid-Ende |
| Größe: | Zoll | Grundbauart: | Zylinderförmiger Außendurchmesser |
| Wälzkörper: | Vollständige Nadelrollen | Systemkonfiguration: | Mit Exzenterbuchse |
| Dichtungstyp: | Sealed/No versiegelt besonders angefertigt | Schmierung: | Fett Shells 3# |
| Markieren: | mcgill verzieren Art Abtastrolle,zylinderförmige Abtastrolle versiegelte,zylinderförmige Abtastrolle der vollen Ergänzung |
||

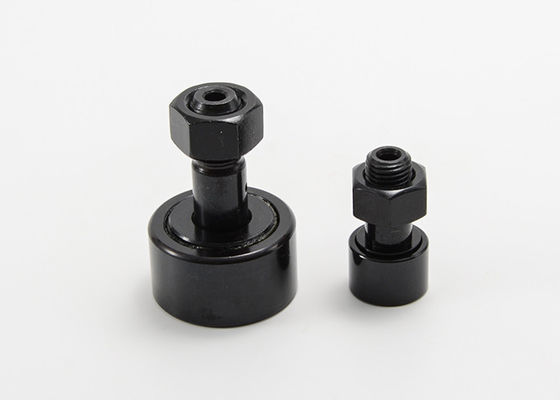

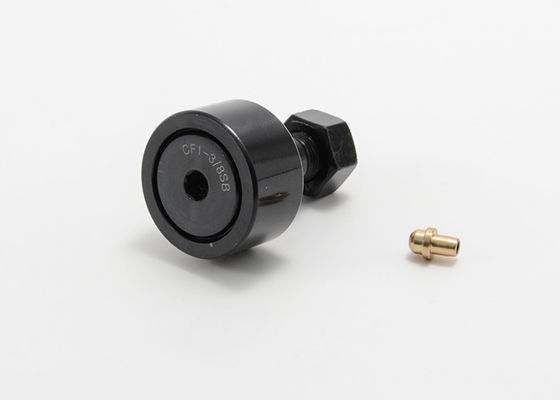

Zoll-Bolzen-Abtastrolle-Schraubenzieher-Schlitz McGill versiegelte zylinderförmiger CFE 1/2 S
Die nicht montierte tragende Versammlung besteht aus verhärteten inneren und äußeren Kanälen des Präzisionsbodens. Sie haben auch entweder volle Ergänzung oder getrennte Nadel, der Ball, zugespitzt oder die zylinderförmigen Wälzkörper, die mit einem integrierten Bolzen konstruiert werden. Schwere Bolzenversionen sind für die schweren Lasten, Stoßbelastung und Anwendungen, die minimale Ablenkung erfordern. Außer dem Bolzendurchmesser- und -endplattenentwurf sind Standard und schwere Bolzenversionen praktisch identisch.
MOUETTE entwirft und stellt eine komplette Linie von Abtastrollen für industrielle Anwendungen, einschließlich Werkzeugmaschinen, Industrieroboter, Produktion der elektronischen Teile, Büroautomationsausrüstung und raue Umwelt her, die erhöhte Korrosionsbeständigkeit erfordern. Abtastrollen und Bahnrollen stellen Antifriktionslösungen für das Übersetzen von Rotation zur linearen Bewegung oder die Unterstützung entweder reinen von Radialstrahl- oder Kombinationsaxialkräften abhängig von den Wälzkörperarten zur Verfügung.
EdelstahlAbtastrollen beabsichtigten raue Umwelt, die erhöhte Korrosionsbeständigkeit erfordern. Ausgezeichnete Wahl für Gebrauch im Freien oder für Anwendungen wie Lebensmittelproduktionsanlagen, die häufige Ganzwäsche und Reinigung erfordern. Mouette bietet mehr Austauschtabellen, wie mcgill Abtastrollelager, iko Abtastrolle, skf Abtastrolle, ina Abtastrolle, rbc Abtastrolle, SchmiedsAbtastrollen und nsk Abtastrolle an.
Zylinderförmiger Zoll-Bolzen-Abtastrolle-Schraubenzieher kerben CFE-Reihen-Spezifikationen:
| Unversiegelt | Versiegelt | Rollen-Durchmesser (RD) | Rollen-Breite (W) | Exzenter-Bush-Länge (g) | Exzenter-Bush-Durchmesser (BD) | Bolzen-Länge (SL) | Min., Gewindelänge (Zeitlimit) | Feines THR'DS. | ECC. |
| CFE 1/2 | CFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 9/16 | CFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
| CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| CFE 11/16 | CFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
| CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
| CFE 1 | CFE 1 S | 1,000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| CFE 1 1/8 | CFE 1 1/8 S | 1,125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
| CFE 1 1/4 | CFE 1 1/4 S | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| CFE 1 3/8 | CFE 1 3/8 S | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
| CFE 1 1/2 | CFE 1 1/2 S | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 5/8 | CFE 1 5/8 S | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
| CFE 1 3/4 | CFE 1 3/4 S | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 1 7/8 | CFE 1 7/8 S | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
| CFE 2 | CFE 2 S | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/4 | CFE 2 1/4 S | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
| CFE 2 1/2 | CFE 2 1/2 S | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 2 3/4 | CFE 2 3/4 S | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
| CFE 3 | CFE 3 S | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/4 | CFE 3 1/4 S | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
| CFE 3 1/2 | CFE 3 1/2 S | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
| CFE 4 | CFE 4 S | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
| Unversiegelt | Versiegelt | LUB. PASSENDE GRÖSSE (F) | Recom. Das Festklemmen drehen (lbs.) | Grundbeladungs-Bewertung | |
| Max. Static Capacity (lbs.) | Max. Dyn. Kapazität (lbs.) | ||||
| CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
| CFE 9/16 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
| CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
| CFE 11/16 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
| CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065 | 1660 |
| CFE 1 | CFE 1 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 | CFE 1 1/8 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 | CFE 1 1/4 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 | CFE 1 3/8 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 | CFE 1 1/2 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 | CFE 1 5/8 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 | CFE 1 3/4 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 | CFE 2 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 | CFE 2 1/4 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 | CFE 2 1/2 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 | CFE 2 3/4 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 | CFE 3 1/4 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
