Produktdetails:
|
| Name: | Abtastrolle Yoke Type | Art: | Abtastrollen Yoke Type |
|---|---|---|---|
| O.D. Configuration:: | Zylinderförmig | Material: | Hochlegierter Lagerqualitätsstahl |
| Wälzkörper: | Nadelrolle - Vollständige Ergänzung | Oberflächenende: | Schwarzoxid-Ende |
| Zoll - Metrisch: | Zoll | Dichtungsart: | Versiegelt/unversiegeltes besonders angefertigt |
| Markieren: | Siegel-Yoke Type Cam Followers,zylinderförmige Abtastrolle des Schwarzoxids,CYR 3 S Yoke Type Cam Followers |
||

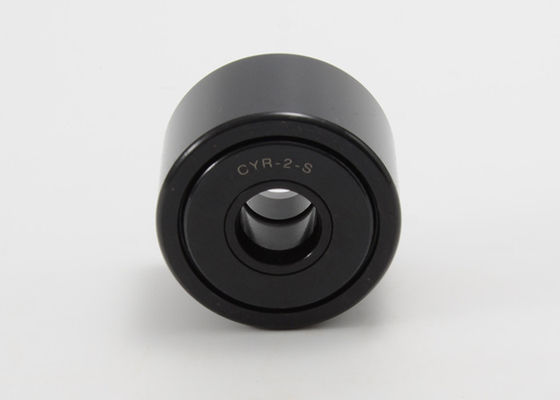

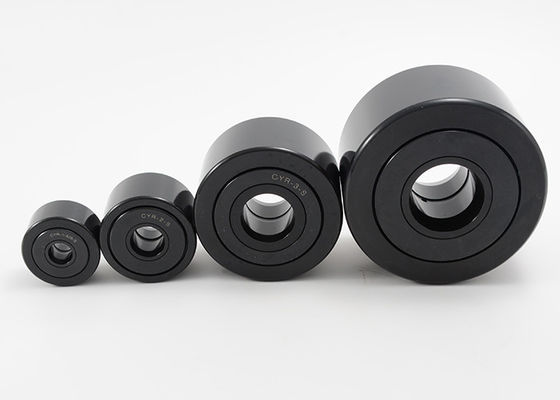

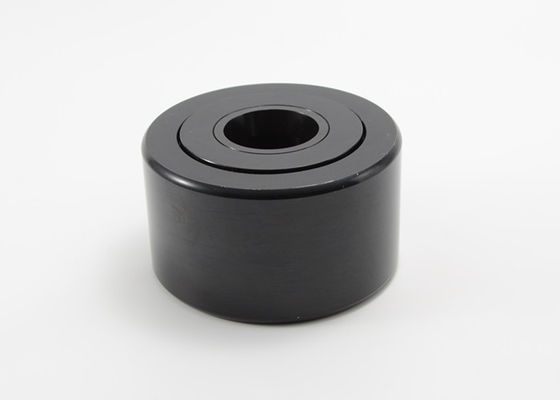

Abtastrolle-Lager Yoke Type Sealed Bearing Steel CYR 3/4 S CYR-3-S
Zylinderförmige Zoll-Abtastrolle Yoke Type Sealed Bearing Steel CYR 3/4 S CYR-3-S
Wir bieten eine komplette Linie der Jochart Abtastrollen für industrielle Anwendungen an. Diese Lager sind im Stahl, Edelstahl verfügbar. Wir spezialisieren uns auf ausgeführte Abtastrollen, um spezifische Anwendungen zu passen.
Abtastrolle-Yoke Type-Spezifikationen:
CYR, CYR-S, CCYR-S REIHE
| Unversiegelt | Versiegelt | Versiegelt | Rollen-Durchmesser (RD) | Rollen-Breite (W) | Bohrung (b) | Breite über Endplatten (W1) | Durchmesser. Von Endplatten (e) | Durchmesser des Schmierloch-(H). | Grundbeladungs-Bewertung | |
| Max. Sta. Lbs. | Max. Dyn. Lbs. | |||||||||
| CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | .750 | .500 | .250 | .5625 | 39/64 | 3/32 | 4130 | 1660 |
| CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | .875 | .500 | .250 | .5625 | 39/64 | 4130 | 1660 | |
| CYR-1 | CYR-1-S | CCYR-1-S | 1,000 | .625 | .3125 | .6875 | 25/32 | 6120 | 2225 | |
| CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1,125 | .625 | .3125 | .6875 | 25/32 | 6120 | 2225 | |
| CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1,250 | .750 | .375 | .8125 | 63/64 | 8500 | 3930 | |
| CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1,375 | .750 | .375 | .8125 | 63/64 | 8500 | 3930 | |
| CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1,500 | .875 | .4375 | .9375 | 1 3/32 | 11280 | 4840 | |
| CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1,625 | .875 | .4375 | .9375 | 1 3/32 | 11280 | 4840 | |
| CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1,750 | 1,000 | .500 | 1,0625 | 1 1/4 | 15840 | 6385 | |
| CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1,875 | 1,000 | .500 | 1,0625 | 1 1/4 | 15840 | 6385 | |
| CYR-2 | CYR-2-S | CCYR-2-S | 2,000 | 1,250 | .625 | 1,3125 | 1 13/32 | 21140 | 8090 | |
| CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2,250 | 1,250 | .625 | 1,3125 | 1 13/32 | 21140 | 8090 | |
| CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2,500 | 1,500 | .750 | 1,5625 | 1 11/16 | 1/8 | 32900 | 11720 |
| CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2,750 | 1,500 | .750 | 1,5625 | 1 11/16 | 32900 | 11720 | |
| CYR-3 | CYR-3-S | CCYR-3-S | 3,000 | 1,750 | 1,000 | 1,8125 | 2 1/8 | 49820 | 15720 | |
| CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3,250 | 1,750 | 1,000 | 1,8125 | 2 1/8 | 49820 | 15720 | |
| CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3,500 | 2,000 | 1,125 | 2,0625 | 2 7/16 | 63250 | 22800 | |
| CYR-4 | CYR-4-S | CCYR-4-S | 4,000 | 2,250 | 1,250 | 2,3125 | 2 51/64 | 8540 | 29985 | |
| CYR-5-S | CCYR-5-S | 5,000 | 2,750 | 1,750 | 2,8750 | 3 9/16 | 3/16 | 135900 | 46575 | |
| CYR-6-S | CCYR-6-S | 6,000 | 3,250 | 2,250 | 3,3750 | 4 15/32 | 3/16 | 160900 | 60000 | |
| CYR-7-S | CCYR-7-S | 7,000 | 3,750 | 2,750 | 3,8750 | 5 3/16 | 3/16 | 213860 | 75380 | |
| CYR-8-S | CCYR-8-S | 8,000 | 4,250 | 3,255 | 4,5000 | 4 3/8 | 1/4 | 288200 | 92200 | |
| CYR-9-S | CCYR-9-S | 9,000 | 4,750 | 3,755 | 5,0000 | 5 1/16 | 5/16 | 366850 | 113260 | |
| CYR-10-S | CCYR-10-S | 10,000 | 5,250 | 4,255 | 5,5000 | 5 15/32 | 3/8 | 431130 | 131545 | |
