Produktdetails:
|
| Name: | Bolzen-Art Abtastrollen | Material: | Hochlegierter Lagerqualitätsstahl |
|---|---|---|---|
| Montage-Eigenschaft: | Hexen-Sockel-Bolzen-Art | Oberflächenende: | Schwarzoxid-Ende/neutrale Wälzlagerstahl-Farbe |
| Größenstrecke: | Metrisch | Grundbauart: | Zylinderförmiger Außendurchmesser |
| Wälzkörper: | Rollensatz der vollen Ergänzung von 2 Reihe zylinderförmiger | Systemkonfiguration: | Konzentrischer/Exzenter-/schwerer Bolzen |
| Dichtungsart: | Lippe treten mit Dichtungen auf beiden Seiten in Verbindung | Schmierung: | Fett Shells 3# |
| Markieren: | Hexenlochbolzen-Abtastrolle,doppeltes Reihenrollen-Nachfolgerlager,metrisches Rollennachfolgerlager |
||

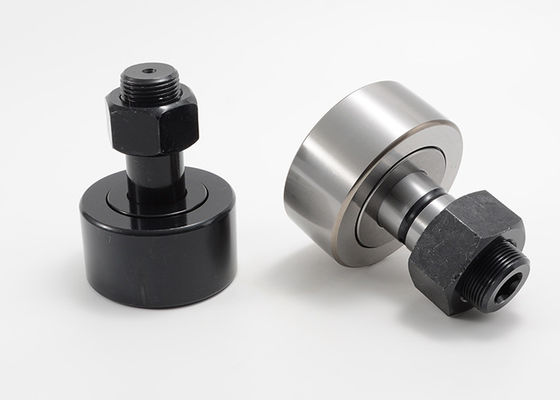

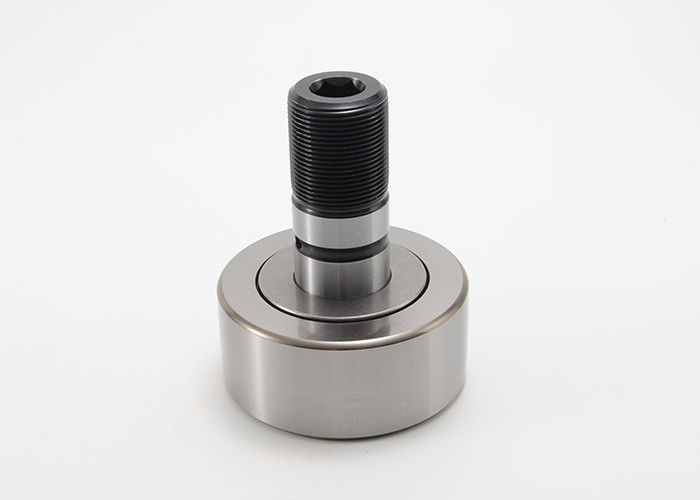

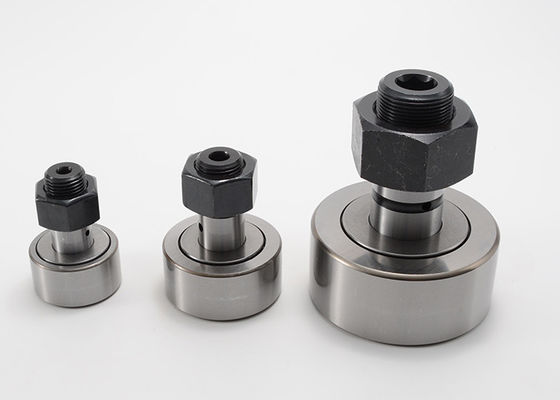

Bolzen-Abtastrolle-metrischer doppelter Reihen-Rollenlager-Hexen-Sockel
Entwarf, bevorzugte Bewegung mit steifem, konsequentem Bau zu maximieren. Abtastrollen kennzeichnen ein einfaches und weniges Reibungseigenprofil, Drehbewegung in lineare Bewegung mit niedrigen Schmierungsanforderungen umzuwandeln.

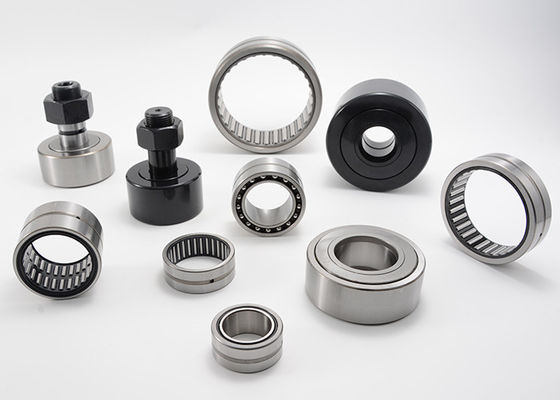

MOUETTE entwirft und stellt eine komplette Linie von Abtastrollen für industrielle Anwendungen, einschließlich Werkzeugmaschinen, Industrieroboter, Produktion der elektronischen Teile, Büroautomationsausrüstung und raue Umwelt her, die erhöhte Korrosionsbeständigkeit erfordern. Abtastrollen und Bahnrollen stellen Antifriktionslösungen für das Übersetzen von Rotation zur linearen Bewegung oder die Unterstützung entweder reinen von Radialstrahl- oder Kombinationsaxialkräften abhängig von den Wälzkörperarten zur Verfügung.
EdelstahlAbtastrollen beabsichtigten raue Umwelt, die erhöhte Korrosionsbeständigkeit erfordern. Ausgezeichnete Wahl für Gebrauch im Freien oder für Anwendungen wie Lebensmittelproduktionsanlagen, die häufige Ganzwäsche und Reinigung erfordern. Mouette bietet mehr Austauschtabellen, wie mcgill Abtastrollelager, iko Abtastrolle, skf Abtastrolle, ina Abtastrolle, rbc Abtastrolle, SchmiedsAbtastrollen und nsk Abtastrolle an.
Das MOUETTE macht:
· Standard- und kundenspezifische Wahlen einschließlich Größen, Materialien und Entwürfe.
· Optimierte Kanäle für verbesserte Kontaktdruckverteilung.
· Höhere Freigabentoleranzen als Industriestandards.
· Flexibilität der hohen Präzision für verschiedene Anwendungen.
· Wartungsfrei mit Fett für das Leben.
· Variable Käfige, Schilder, Dichtungen und Außenringentwürfe
· Verfügbar als Mini-, Standard-, Exzenter-, Hexenloch, Schraubenzieher-Schlitz und mit gestoßenen Scheiben.
· Einfache Installation unter Verwendung der Sockel oder der Schraubenzieher.
Bolzen-Art Spezifikationen der Abtastrolle-PWKR-2RS:
| Bolzen-Art Abtastrolle-Arten | Grenzmaße | Grundbeladungs-Bewertung | Grenzgeschwindigkeit | ||||||||||||||||
| Ohne Exzenterkragen | d1 | D | B | B1max | B2 | B3 | C | C1 | d2 | d3 | G | G1 | W | De | Seien Sie | e | Crw | Corw | |
| Millimeter | N | U/min | |||||||||||||||||
| PWKR35-2RS | 16 | 35 | 52 | 19,6 | 32,5 | 7,8 | 18 | 0,8 | 20 | 3 | M16X1.5 | 17 | 8 | 20 | 12 | 1 | 11900 | 14600 | 6000 |
| PWKR40-2RS | 18 | 40 | 58 | 21,6 | 36,5 | 8 | 20 | 0,8 | 22 | 3 | M18X1.5 | 19 | 8 | 22 | 14 | 1 | 13600 | 17200 | 5000 |
| PWKR47-2RS | 20 | 47 | 66 | 25,6 | 40,5 | 9 | 24 | 0,8 | 27 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 23800 | 30500 | 3800 |
| PWKR52-2RS | 20 | 52 | 66 | 25,6 | 40,5 | 9 | 24 | 0,8 | 31 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 24600 | 33000 | 3800 |
| PWKR62-2RS | 24 | 62 | 80 | 30,6 | 49,5 | 11 | 28 | 1,3 | 38 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 34000 | 45500 | 2200 |
| PWKR72-2RS | 24 | 72 | 80 | 30,6 | 49,5 | 11 | 28 | 1,3 | 44 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 38000 | 54000 | 2200 |
| PWKR80-2RS | 30 | 80 | 100 | 37 | 63 | 15 | 35 | 1 | 47 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1,5 | 55000 | 79000 | 1800 |
| PWKR90-2RS | 30 | 90 | 100 | 37 | 63 | 15 | 35 | 1 | 47 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1,5 | 62000 | 90000 | 1800 |
| Bolzen-Art Abtastrolle-Arten | Grenzmaße | Grundbeladungs-Bewertung | Grenzgeschwindigkeit | ||||||||||||||||||
| Mit Exzenterkragen | d1 | D | B | B1max | B2 | B3 | C | C1 | d2 | d3 | G | G1 | W | De | Seien Sie | e | Crw | Corw | |||
| Millimeter | N | U/min | |||||||||||||||||||
| PWKRE35-2RS | 16 | 35 | 52 | 19,6 | 32,5 | 7,8 | 18 | 0,8 | 20 | 3 | M16X1.5 | 17 | 8 | 20 | 12 | 1 | 11900 | 14600 | 6000 | ||
| PWKRE40-2RS | 18 | 40 | 58 | 21,6 | 36,5 | 8 | 20 | 0,8 | 22 | 3 | M18X1.5 | 19 | 8 | 22 | 14 | 1 | 13600 | 17200 | 5000 | ||
| PWKRE47-2RS | 20 | 47 | 66 | 25,6 | 40,5 | 9 | 24 | 0,8 | 27 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 23800 | 30500 | 3800 | ||
| PWKRE52-2RS | 20 | 52 | 66 | 25,6 | 40,5 | 9 | 24 | 0,8 | 31 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 24600 | 33000 | 3800 | ||
| PWKRE62-2RS | 24 | 62 | 80 | 30,6 | 49,5 | 11 | 28 | 1,3 | 38 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 34000 | 45500 | 2200 | ||
| PWKRE72-2RS | 24 | 72 | 80 | 30,6 | 49,5 | 11 | 28 | 1,3 | 44 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 38000 | 54000 | 2200 | ||
| PWKRE80-2RS | 30 | 80 | 100 | 37 | 63 | 15 | 35 | 1 | 47 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1,5 | 55000 | 79000 | 1800 | ||
| PWKRE90-2RS | 30 | 90 | 100 | 37 | 63 | 15 | 35 | 1 | 47 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1,5 | 62000 | 90000 | 1800 | ||
