Produktdetails:
|
| Name: | Maschinell bearbeiteter Innenring | Material: | Hochlegierter Lagerqualitätsstahl AISI52100 |
|---|---|---|---|
| TEILNUMMER.: | MI 10, MI 10 N, MI 12, MI12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | Oberflächenende: | Neutrale maschinell bearbeitete Wälzlagerstahl-Oberfläche |
| Zoll/metrisches: | Kaiser (Zoll-) Reihe | Grundbauart: | Durch verhärtete Präzisions-Boden-Ringe |
| Schmierrille: | Haben Sie | Verarbeitung: | Maschinell bearbeitet |
| Markieren: | Innenring des ChromKugellagers,Innenring MI 10 N des Kugellagers,maschinell bearbeiteter Rollenlagerring |
||

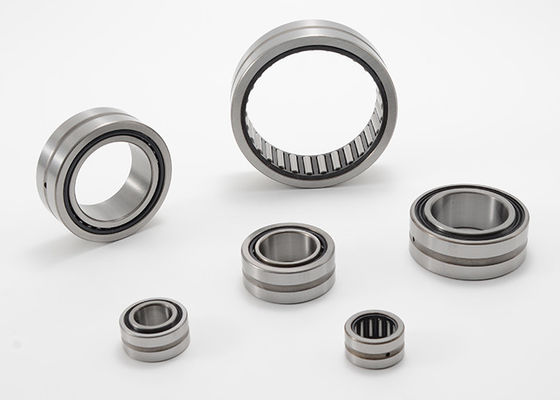

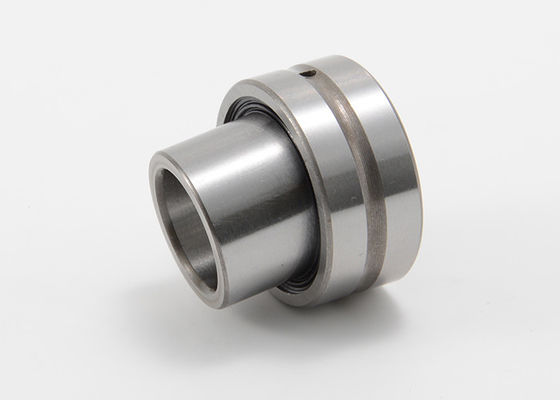

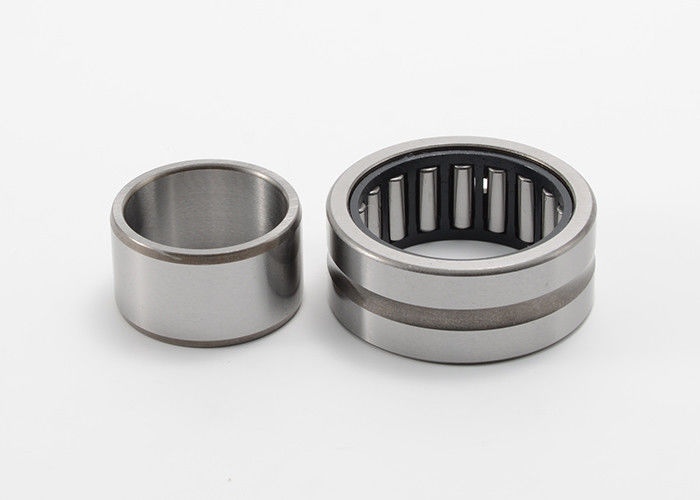

Chrom-Stahl bearbeitete inneren Ring For Needle Bearings, Zoll-Größe maschinell
Ein maschinell bearbeiteter Innenring ist eine Komponente, die in den Lagerversammlungen allgemein verwendet ist. Präzisionsgrundinnenring versieht einen verhärteten Kanal für die Rollen, wenn er mit einer nicht gehärteten Welle verwendet wird. Der Ring enthält ein Schmierloch und eine ringförmige Nut für Wiederschmierung des Lagers und kann mit CAGEROL- und GUIDEROL-Lagern verwendet werden oder kann als Buchse in den Gleitlageranwendungen verwendet werden.
Der Zweck eines maschinell bearbeiteten Innenrings ist, eine glatte und genaue Bahn für die Wälzkörper zur Verfügung zu stellen. Er stellt richtige Ausrichtung sicher, verringert Reibung und ermöglicht leistungsfähigem Getriebe der Rotations- oder linearen Bewegung. Die genauen maschinell bearbeitenden Prozessergebnisse in einem hochwertigen Oberflächenende und in einer Maßgenauigkeit, die zur Gesamtleistung und zur Langlebigkeit des Lagers beiträgt.
Maschinell bearbeitete Innenringe sind in den verschiedenen Arten von Lagern, einschließlich Kugellager, Rollenlager und Nadellager häufig benutzt. Sie sind entscheidende Komponenten in den Sachanlagen über verschiedenen Industrien, wie Automobil-, Luftfahrt, Industriemaschinen und Kraftübertragung.
Der Nutzen der Anwendung eines maschinell bearbeiteten Innenrings umfasst die verbesserte lastentragende Kapazität, erhöhte Rotationsgenauigkeit und verringerte Abnutzung. Die genaue maschinelle Bearbeitung lässt bessere Verteilung von Lasten zu, verringert Kerbwirkungen und fördert glattere Operation des Lagers.
MOUETTE bietet mehr Austauschtabellen, wie mcgill maschinell bearbeitete Innenringe, ina Innenringe, koyo Innenringe, torrington Innenring, skf Innenring an.
Wir bieten Standard- und kundengebundene innere Buchse, in der Hoch-Legierungs-Lager-Qualität Stahl-100Cr6, Edelstahl 440C an.
Maschinell bearbeitete Reihen-Spezifikationen Rollenlager-innere Ring Inch Sizes MI:
| Innenring | (GEBOHRT DURCHMESSER) | B (INNERES O.D.) | W | H | R-MAXIMUM. | ||
| Teilnummer. | NOM. | TOL. | NOM. | TOL. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1,010 | 3/32 | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1,010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1,010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1,010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1,010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1,1241 | -.0005 | 1,260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1,1241 | -.0005 | 1,010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1,1241 | -.0005 | 1,260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1,1241 | -.0005 | 1,010 | 1/8 | .040 |
| MI-16 | 1,0000 | -.0005 | 1,2491 | -.0006 | 1,260 | 1/8 | .040 |
| MI-16-N | 1,0000 | -.0005 | 1,2491 | -.0006 | 1,010 | 1/8 | .040 |
| MI-17 | 1,0625 | -.0005 | 1,3741 | -.0006 | 1,260 | 1/8 | .040 |
| MI-18 | 1,1250 | -.0005 | 1,3741 | -.0006 | 1,260 | 1/8 | .040 |
| MI-18-N | 1,1250 | -.0005 | 1,3741 | -.0006 | 1,010 | 1/8 | .040 |
| MI-19 | 1,1875 | -.0005 | 1,4990 | -.0006 | 1,260 | 1/8 | .060 |
| MI-20 | 1,2500 | -.0005 | 1,4990 | -.0006 | 1,260 | 1/8 | .060 |
| MI-20-N | 1,2500 | -.0005 | 1,4990 | -.0006 | 1,010 | 1/8 | .060 |
| MI-21 | 1,3125 | -.0005 | 1,6240 | -.0006 | 1,260 | 1/8 | .060 |
| MI-21-N | 1,3125 | -.0005 | 1,6240 | -.0006 | 1,010 | 1/8 | .060 |
| MI-22 | 1,3750 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-22-4S | 1,3750 | -.0005 | 1,6240 | -.0006 | 1,260 | 1/8 | .060 |
| MI-23 | 1,4375 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-24 | 1,5000 | -.0005 | 1,7490 | -.0006 | 1,260 | 1/8 | .060 |
| MI-24-N | 1,5000 | -.0005 | 1,7490 | -.0006 | 1,010 | 1/8 | .060 |
| MI-25 | 1,5625 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-25-4S | 1,5625 | -.0005 | 1,8740 | -.0006 | 1,260 | 1/8 | .060 |
| MI-26 | 1,6250 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-26-2S | 1,6250 | -.0005 | 1,9364 | -.0007 | 1,260 | 1/8 | .060 |
| MI-26-N | 1,6250 | -.0005 | 1,9989 | -.0007 | 1,010 | 1/8 | .060 |
| MI-27 | 1,6875 | -.0005 | 1,9989 | -.0007 | 1,260 | 1/8 | .060 |
| MI-28 | 1,7500 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .060 |
| MI-28-N | 1,7500 | -.0005 | 2,2489 | -.0007 | 1,510 | 3/16 | .060 |
| MI-30 | 1,8750 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .060 |
| MI-31 | 1,9375 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-32 | 2,0000 | -.0005 | 2,2489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-32-N | 2,0000 | -.0005 | 2,2489 | -.0007 | 1,510 | 3/16 | .080 |
| MI-34 | 2,1250 | -.0006 | 2,4989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-35 | 2,1875 | -.0006 | 2,7489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-36 | 2,2500 | -.0006 | 2,7489 | -.0007 | 1,760 | 3/16 | .080 |
| MI-36-N | 2,2500 | -.0006 | 2,7489 | -.0007 | 1,510 | 3/16 | .080 |
| MI-38 | 2,3750 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-39 | 2,4375 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-40 | 2,5000 | -.0006 | 2,9989 | -.0007 | 1,760 | 3/16 | .080 |
| MI-40-N | 2,5000 | -.0006 | 2,9989 | -.0007 | 1,510 | 3/16 | .080 |
| MI-42 | 2,6250 | -.0006 | 3,2487 | -.0009 | 1,760 | 3/16 | .080 |
| MI-44 | 2,7500 | -.0006 | 3,2487 | -.0009 | 1,760 | 3/16 | .080 |
| MI-46 | 2,8750 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-47 | 2,9375 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-48 | 3,0000 | -.0006 | 3,4987 | -.0009 | 2,010 | 1/4 | .080 |
| MI-48-N | 3,0000 | -.0006 | 3,4987 | -.0009 | 1,760 | 1/4 | .080 |
| MI-50 | 3,1250 | -.0006 | 3,7487 | -.0009 | 2,010 | 1/4 | .100 |
| MI-52 | 3,2500 | -.0006 | 3,7487 | -.0009 | 2,010 | 1/4 | .100 |
| MI-54 | 3,3750 | -.0008 | 3,9985 | -.0009 | 2,010 | 1/4 | .100 |
| MI-56 | 3,5000 | -.0008 | 3,9985 | -.0009 | 2,010 | 1/4 | .100 |
| MI-58 | 3,6250 | -.0008 | 4,2485 | -.0009 | 2,010 | 1/4 | .100 |
| MI-60 | 3,7500 | -.0008 | 4,2485 | -.0009 | 2,010 | 1/4 | .100 |
| MI-62 | 3,8750 | -.0008 | 4,2485 | -.0009 | 2,260 | 1/4 | .100 |
| MI-64 | 4,0000 | -.0008 | 4,9985 | -.0010 | 2,260 | 1/4 | .100 |
| MI-68 | 4,2500 | -.0008 | 4,9985 | -.0010 | 2,260 | 1/4 | .100 |
| MI-72 | 4,5000 | -.0008 | 5,4985 | -.0010 | 3,015 | 1/4 | .100 |
| MI-72-N | 4,5000 | -.0008 | 5,4985 | -.0010 | 2,515 | 1/4 | .100 |
| MI-80 | 5,0000 | -.0010 | 5,9983 | -.0010 | 3,015 | 5/16 | .120 |
| MI-80-N | 5,0000 | -.0010 | 5,9983 | -.0010 | 2,515 | 5/16 | .120 |
| MI-88 | 5,5000 | -.0010 | 6,4983 | -.0010 | 3,015 | 5/16 | .120 |
| MI-88-N | 5,5000 | -.0010 | 6,4983 | -.0010 | 2,515 | 5/16 | .120 |
| MI-96 | 6,0000 | -.0010 | 7,2481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-104 | 6,5000 | -.0010 | 7,7481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-112 | 7,0000 | -.0010 | 8,2481 | -.0012 | 3,015 | 5/16 | .120 |
| MI-120 | 7,5000 | -.0012 | 8,7480 | -.0012 | 3,015 | 5/16 | .120 |
| MI-128 | 8,0000 | -.0012 | 9,2480 | -.0012 | 3,015 | 5/16 | .160 |
Alle Größen sind im Zoll.
