Produktdetails:
|
| Name: | Klemmkupplungen | Marke: | Neutral / OEM |
|---|---|---|---|
| Produktreihe: | RSBW | Material: | Wälzlagerstahl |
| Größenbereich: | Bohrungsgrößen von 20 mm bis 90 mm | Grundbauart: | Gleitlager unterstützt |
| Schmierung: | Fett | Abdichtung: | mit schirmgeschützten O-Ringen abgedichtet |
| Markieren: | 90mm ein Seitenkupplungslager,20mm ein Seitenkupplungslager,RSBW-Endanschlaglager |
||

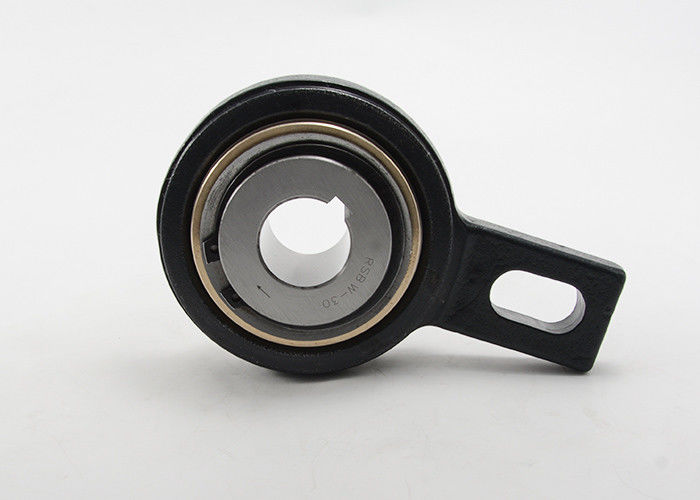

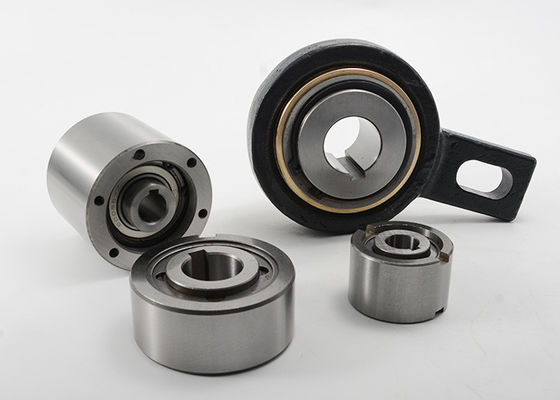

RSBW-Kupplung Backstopping-Gleitlager-gestützte Überholkupplungen
Art RSBW ist eine DC-Keilnart freilaufen. Sie ist selbstständig, zentriert durch Gleitlager für niedrige Drehzahlen und versiegelt unter Verwendung des Schildes schützte O-Ringe.
Einheit ist geliefertes Fett schmierte installationsbereites entweder in einer horizontalen oder vertikalen Position. Hauptsächlich verwendet als Endanschlag, versieht diese Art eine drehmomentstarke Kapazität mit einem minimalen Platzbedarf. Der Entwurf erlaubt Installation in der schwierigen Umwelt wie Spritzenbereichen der hohen Feuchtigkeit oder des Wassers. Ein Bolzen, befestigte an eine Basisstation der Maschine und das Überschreiten durch den Schlitz in der Speiche, liefert den Rotationshalt. Radialfreigabe auf diesem Bolzen sollte bis 1 3% der Schlitzbreite gleich sein. Die Speiche und die Lager dürfen nicht vorgespannt werden.
Backstopping-Gleitlager gestützt, Spezifikationen der Überholkupplungs-RSBW:
| Art | Größe | Überlauf von Geschwindigkeit | Maße | Gewicht | ||||||||
| AVW7 | TKN 1) | nimax | D | L 1 | F | E | B | N | L | BH11 | ||
| [Millimeter] | [Nanometer] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
Anmerkung:
1) Tmax =2.5 x TKN
2) Keilnute zu LÄRM 6885,1
