Produktdetails:
|
| Name: | Überholkupplungs-Elemente mit Klemmringen | Ring-Material: | Wälzlagerstahl, verhärtet und Grund |
|---|---|---|---|
| Innenring: | Drücken Sie auf Fit | Äußerer Ring: | Drücken Sie auf Fit |
| Beschränkungen: | Laufen Sie Kupplungseinsatzelement erfordert axiale Beschränkungen auf beiden Seiten frei. | Installationstoleranzen: | Wellen-Toleranz h5; Unterkunft der Toleranz H6 |
| Schmierung: | Geliefert mit Korrosionsschutz. Betriebsfett, das auf Anfrage füllt. | Betriebstemperatur: | max. 120°C |
| Markieren: | Weisentragen Überholkupplung eine F.E. 400,Keil,das 10mm trägt |
||

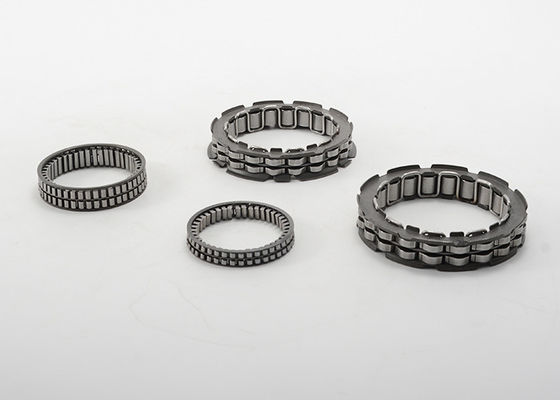

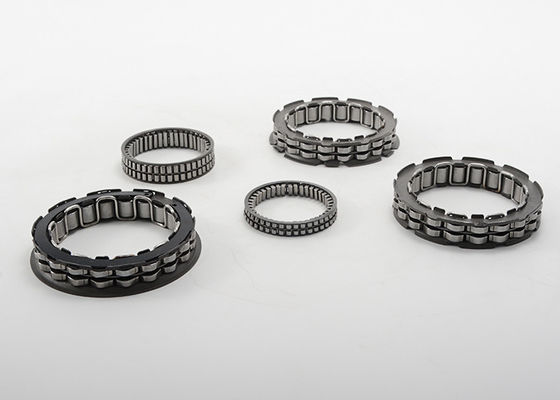

Laufen Sie Überholkupplungs-Einsatzelemente mit Klemmringe F.E. 400 Reihe frei
Groß für große Mengen und Anwendungen, die nicht eingebaute Kugellager-Unterstützung benötigen
Wenn Sie viele Überholkupplungen benötigen, haben Sie, feste gekostete Begrenzungen aber kann Drehmomentanforderungen nicht opfern, dann sind unsere Reihen 400 Überholkupplungselemente ein guter Sitz für Ihren Bedarf.
Reihe 400 Produkt-Höhepunkte:
Unsere Überholkupplungselemente sind bereit, an einer Welle anzubringen und können für den Überlauf, das Backstopping oder Index-Bewegung verwendet werden.
Sie bestehen einem Käfig, Keilen und aus einer Feder. Der Frühling ist entworfen, um die Keile in Verbindung mit der Welle und der Wohnung zu halten.
Ähnlich dem F.E. sind 400 Reihen aber mit verhärtet entworfen u. schellt Grundrennen, dass Einpress in eine Welle und in eine Wohneinheit. Verwenden Sie diese Reihe, wenn Ihre Welle und Wohnung NICHT verhärtet und gerieben werden.
Laufen Sie Überholkupplungs-Einsatzelemente mit Klemmringe F.E. die 400 Reihen-Spezifikationen frei:
| Bezeichnung | Maße | Drehmoment | Leerlaufdrehzahl | Grundbeladungs-Bewertung | Gewicht | Einzelteil nein. | |||||
| d | D | W | Tnom | nmax | C Dyn. | Co-Notfall. | |||||
| Ballart | Rollenart | Ballart | Rollenart | ||||||||
| [Millimeter] | [Millimeter] | [Millimeter] | [Nanometer] | [U/min] | N | N | N | N | [Kilogramm] | ||
| FRANC 422 M | 10 | 26 | 12 | 60 | 10.100 | 4.935 | 4.960 | 2.285 | 3.500 | 0,03 | 300587 |
| FRANC 422 Z | 10 | 26 | 12 | 53 | 10.100 | 0,03 | 300588 | ||||
| FRANC 427 M | 15 | 31 | 12 | 92 | 7.400 | 6.080 | 6.350 | 2.785 | 5.110 | 0,04 | 300591 |
| FRANC 427 Z | 15 | 31 | 12 | 83 | 7.400 | 0,04 | 300592 | ||||
| FRANC 432 M | 20 | 36 | 12 | 128 | 5.900 | 6.555 | 6.710 | 3.175 | 5.790 | 0,05 | 300593 |
| FRANC 432 Z | 20 | 36 | 12 | 117 | 5.900 | 0,05 | 300594 | ||||
| FRANC 437 M | 25 | 41 | 12 | 169 | 4.800 | 7.325 | 7.400 | 3.870 | 6.920 | 0,06 | 300595 |
| FRANC 437 Z | 25 | 41 | 12 | 154 | 4.800 | 0,06 | 300598 | ||||
| FRANC 442 M | 30 | 46 | 12 | 212 | 4.200 | 7.980 | 8.410 | 4.570 | 8.560 | 0,07 | 300599 |
| FRANC 442 Z | 30 | 46 | 12 | 198 | 4.200 | 0,07 | 300600 | ||||
| FRANC 448 M | 35 | 53 | 12 | 272 | 4.300 | 0,09 | 300602 | ||||
| FRANC 448 Z | 35 | 53 | 12 | 248 | 4.300 | 0,09 | 300603 | ||||
| FRANC 453 M | 40 | 58 | 12 | 321 | 3.400 | 8.690 | 9.460 | 5.640 | 10.860 | o.io | 300605 |
| FRANC 453 Z | 40 | 58 | 12 | 294 | 3.400 | o.io | 300606 | ||||
| FRANC 463 M | 50 | 68 | 12 | 427 | 2.900 | 9.295 | 10.730 | 6.700 | 13.650 | 0,12 | 300608 |
| FRANC 463 Z | 50 | 68 | 12 | 394 | 2.900 | 0,12 | 300610 | ||||
| FRANC 473 M | 60 | 78 | 12 | 539 | 2.500 | 9.535 | 11.590 | 7.420 | 15.910 | 0,14 | 300611 |
| FRANC 473 Z | 60 | 78 | 12 | 496 | 2.500 | 0,14 | 300613 | ||||
Anmerkung:
1) Der spezifizierte Nennmoment basiert auf genügender Steifheit von Passteilen.
2) Pfeil auf Innenringshows: Leerlaufrichtung des Außenrings =, Richtung des Innenrings zuschließend.
3) Umdrehungsgeschwindigkeit inhärente Geschwindigkeit n = des Einsatzelements.
