Produktdetails:
|
| Name: | Rollenlager (externe Unterstützung für Überholkupplungs-Elemente) | Käfigmaterial: | Stahl (RL 443 und RL 448 Messing) |
|---|---|---|---|
| Rollenmaterial: | Verhärteter Wälzlagerstahl Nenndurchmesser 4 Millimeter | Welle u. Unterkunft-Härte: | HRC 60+4 |
| Unterkunft von Toleranz: | H6 | Wellen-Toleranz: | H5 |
| Schmierung: | für Ölschmierung ausgelegt | Betriebstemperatur: | max. 150 Grad |
| Markieren: | RL-Reihe eine Weisenüberholkupplung,Externe Weisenrollenkupplung,verhärtet einer Weisenrollenkupplung |
||

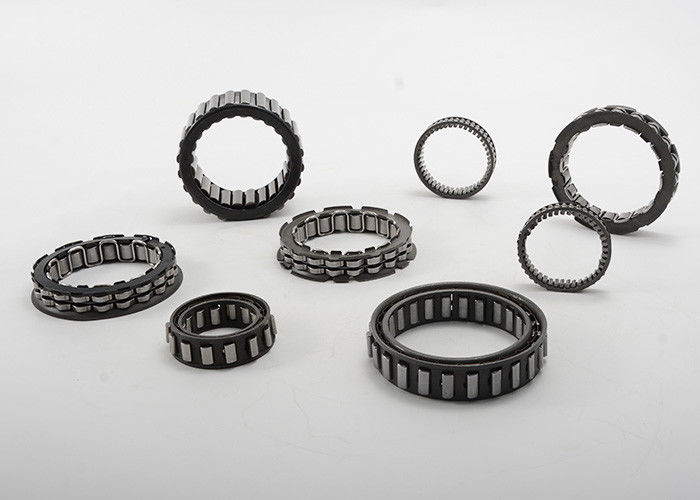

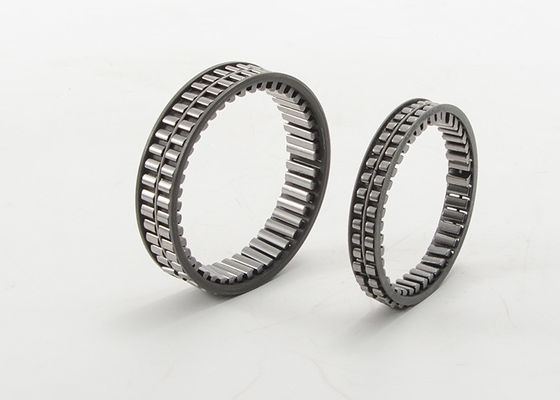

Reihen-externe Unterstützung der Rollenlager-RL für Überholkupplungs-Elemente
Benutzen Sie unsere RL-Rollenlager, um Unterstützung und Mittelkeiln-Elemente zu geben. Die RL-Reihe benutzt die gleiche Welle und Unterkunftmaße als die F.E.-Reihe.
Wenn Sie an die Anwendung der RL-Reihe für unsere Keilnelemente Franc/FRN mit Klemmringen denken, treten Sie mit uns bitte in Verbindung, um Ihnen zu helfen, die korrekte Größe der Größe RL für Ihre Welle und Wohneinheit zu berechnen.
Rollenlager-externe Unterstützung für Reihen-Spezifikationen der Überholkupplungs-Element-RL:
| Tragen der Art | DL | DL | W | Grundbeladungs-Bewertung | Leerlaufdrehzahl | ||
| Dyn. | Notfall. | U-/minöl | U-/minfett | ||||
| [Millimeter] | [Millimeter] | [Millimeter] | [N] | [N] | [U/min] | [U/min] | |
| RL 412 - 4 | 4 | 12 | 6 | 3.040 | 1.760 | 55.000 | 45.000 |
| RL 414 - 4 | 6 | 14 | 6 | 3.575 | 2.112 | 50.000 | 37.000 |
| RL 416 - 4 | 8 | 16 | 6 | 3.895 | 2.347 | 36.000 | 30.000 |
| RL 418 - 4 | 10 | 18 | 6 | 5.212 | 3.520 | 30.000 | 24.000 |
| RL 422 - 4 | 14 | 22 | 6 | 6.013 | 4.380 | 25.000 | 19.000 |
| RL 423 - 4 | 15 | 23 | 6 | 6.034 | 4.446 | 24.000 | 18.000 |
| RL 425 - 4 | 17 | 25 | 6 | 7.157 | 5.699 | 21.000 | 17.000 |
| RL 427 - 4 | 19 | 27 | 6 | 7.679 | 6.397 | 20.000 | 15.000 |
| RL428 - 4 | 20 | 28 | 6 | 7.679 | 6.453 | 19.000 | 15.000 |
| RL 430 - 4 | 22 | 30 | 6 | 8.150 | 7.148 | 17.000 | 14.000 |
| RL432 - 4 | 24 | 32 | 6 | 8.104 | 7.241 | 16.000 | 13.000 |
| RL433 - 4 | 25 | 33 | 6 | 8.104 | 7.283 | 15.000 | 12.000 |
| RL437 - 4 | 29 | 37 | 6 | 8.962 | 8.661 | 14.000 | 11.000 |
| RL 438 - 4 | 30 | 38 | 6 | 8.962 | 8.696 | 13.000 | 10.000 |
| RL442 - 4 | 34 | 42 | 6 | 10.247 | 10.708 | 12.000 | 9.000 |
| RL443 - 4 | 35 | 43 | 6 | 10.103 | 10.741 | 12.000 | 9.000 |
| RL448 - 4 | 40 | 48 | 6 | 11.642 | 13.440 | 10.000 | 8.000 |
| RL 453 - 4 | 45 | 53 | 6 | 11.417 | 13.577 | 9.000 | 7.000 |
| RL 455 - 4 | 47 | 55 | 6 | 11.417 | 13.624 | 8.800 | 6.900 |
| RL 458 - 4 | 50 | 58 | 6 | 11.922 | 14.993 | 8.500 | 6.500 |
| RL 459 - 4 | 51 | 59 | 6 | 12.691 | 16.320 | 8.000 | 6.400 |
| RL463 - 4 | 55 | 63 | 6 | 13.070 | 17.063 | 7.500 | 6.000 |
| RL468 - 4 | 60 | 68 | 6 | 12.690 | 17.160 | 7.100 | 5.600 |
| RL470 - 4 | 62 | 70 | 6 | 14.128 | 19.840 | 7.000 | 5.300 |
| RL 473 - 4 | 65 | 73 | 6 | 14.128 | 19.896 | 6.500 | 5.100 |
| RL478 - 4 | 70 | 78 | 6 | 13.614 | 19.978 | 6.000 | 5.000 |
| RL488 - 4 | 80 | 88 | 6 | 14.954 | 22.796 | 5.300 | 4.300 |
Anmerkung:
Maximale Radialfreigabe während Anwendung 0.04mm kein örtlich festgelegter Parameter, tragend lieferte auf Anfrage.
