Produktdetails:
|
| Name: | Laufen Sie Weisen-Kupplungs-Lager Kupplung Einsatzelement-eins frei | Feder: | Zugfeder (Z) |
|---|---|---|---|
| Käfigmaterial: | Gestempelter Stahlplastik (PA) | Keiln-Material: | Verhärteter Wälzlagerstahl |
| Installationstoleranzen: | Welle h5; Nabe H6 | Betriebstemperatur: | max. 140°C |
| Beschränkungen: | Laufen Sie Kupplungseinsatzelement erfordert axiale Beschränkungen auf beiden Seiten frei. | Schmierung: | entworfen für Ölschmierung. Betriebsfett, das auf Anfrage füllt. |
| Markieren: | gestanzter Stahl ein Weisen-Kupplungs-Lager,Plastikkäfig laufen Kupplung frei,laufen Sie die verhärtete Kupplung frei |
||

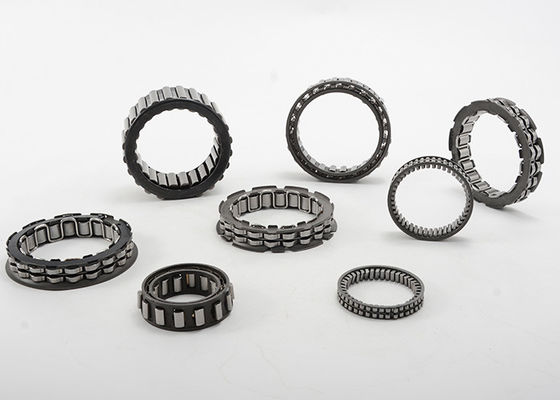

Keiln-Art laufen Weisen-Kupplungs-Lager des Kupplungs-Einsatzelement-eins frei
Komponenten

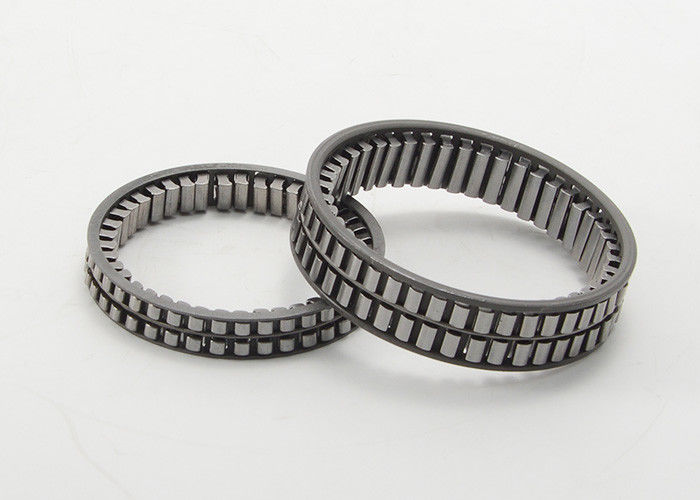

Laufen Sie Kupplung Einsatzelement F.E. 400 Z frei
· Frühling: Zugfeder (Z)
· Käfig: Gestempelter Stahlplastik (PA)
· Keile: Verhärteter Wälzlagerstahl
Anfangsabstandshöhe h0 = 4 Millimeter
Betriebstemperatur: max. 140°C
Schmierung
Öl- oder Fettschmierung:
Geliefert mit Korrosionsschutz. Betriebsfett, das auf Anfrage füllt.
Installation
Installationstoleranzen:
Welle h5; Nabe H6
Innenring/Welle:
Stahl, HRC 60+4 (Hochspg 700+100); EHT-≥ 1,3 Millimeter; Rz ≤ = µm 2,5
Außenring/Wohnung:
Stahl, HRC 60+4 (Hochspg 700+100); EHT-≥ 1,3 Millimeter; Rz ≤ 2,5 µm
Beschränkungen:
Laufen Sie Kupplungseinsatzelement erfordert axiale Beschränkungen auf beiden Seiten frei.
Passteile:
Die Verhärtung und das Reiben der Passteile ist notwendig. Abgeschrägte Wellen und Naben erleichtern Installation.
Lager:
Laufen Sie Kupplungseinsatzelemente sind nicht selbstzentrierend frei. Das externe Lagergestell, zum des Abstandes zwischen Passteilen zu definieren (Welle und Wohnung) ist notwendig.
Keiln-Art laufen Weisen-die Kupplung des Kupplungs-Einsatzelement-eins frei, die Spezifikationen trägt:
| F.E. 400 | F.E. 400 Z | F.E. 400 Z2 |
Leerlaufdrehzahl-Kupplung nmax [U/min] |
Maße [Millimeter] | Maße [Zoll] | ||||||||
| Teilnummer | Drehmoment M | Teilnummer | Drehmoment M | Teilnummer | Drehmoment M | ||||||||
| [ftlb] | [Nanometer] | [ftlb] | [Nanometer] | [ftlb] | [Nanometer] | DL | DL | DL | DL | ||||
| F.E. 410 Z2 | 0,2 | 0,3 | 10000 | 2 | 10 | 0,0787 | 0,3937 | ||||||
| F.E. 412 Z | 2,2 | 3 | F.E. 412 Z2 | 1,3 | 1,8 | 10000 | 4 | 12 | 0,1575 | 0,4724 | |||
| F.E. 413 Z2 | 2,1 | 2,9 | 9000 | 5 | 13 | 0,1969 | 0,5118 | ||||||
| F.E. 414Z | 5 | 7 | F.E. 414 Z2 | 1,9 | 2,6 | 8500 | 6 | 14 | 0,2362 | 0,5512 | |||
| F.E. 416Z | 9 | 12 | F.E. 416 Z2 | 5,6 | 7,6 | 7500 | 8 | 16 | 0,315 | 0,6299 | |||
| F.E. 422 | 36 | 48 | F.E. 422 Z | 32 | 44 | F.E. 422 Z2 | 16 | 21 | 5300 | 14 | 22 | 0,5512 | 0,8661 |
| F.E. 423 | 40 | 55 | F.E. 423 Z | 36 | 48 | F.E. 423 Z2 | 18 | 24 | 5200 | 15 | 23 | 0,5906 | 0,9055 |
| F.E. 425 | 50 | 68 | F.E. 425 Z | 43 | 58 | F.E. 425 Z2 | 22 | 30 | 4700 | 17 | 25 | 0,6693 | 0,9843 |
| F.E. 427 | 59 | 80 | F.E. 427 Z | 49 | 66 | F.E. 427 Z2 | 27 | 36 | 4400 | 19 | 27 | 0,748 | 1,063 |
| F.E. 428 | 64 | 87 | F.E. 428 Z | 55 | 75 | F.E. 428 Z2 | 29 | 39 | 4200 | 20 | 28 | 0,7874 | 1,1024 |
| F.E. 430 | 75 | 101 | F.E. 430 Z | 64 | 87 | F.E. 430 Z2 | 34 | 46 | 4000 | 22 | 30 | 0,8661 | 1,1711 |
| F.E. 432 | 86 | 116 | F.E. 432 Z | 71 | 97 | F.E. 432 Z2 | 39 | 52 | 3700 | 24 | 32 | 0,9449 | 1,2598 |
| F.E. 433 | 92 | 124 | F.E. 433 Z | 79 | 107 | F.E. 433 Z2 | 41 | 56 | 3600 | 25 | 33 | 0,9843 | 1,2992 |
| F.E. 435 | 104 | 141 | F.E. 435 Z | 90 | 121 | F.E. 435 Z2 | 47 | 64 | 3400 | 27 | 35 | 1,063 | 1,378 |
| F.E. 437 | 117 | 158 | F.E. 437 Z | 101 | 137 | F.E. 437 Z2 | 53 | 71 | 3200 | 29 | 37 | 1,1417 | 1,4567 |
| F.E. 438 | 124 | 168 | F.E. 438 Z | 106 | 144 | F.E. 438 Z2 | 56 | 76 | 3100 | 30 | 38 | 1,1811 | 1,496 |
| F.E. 442 | 152 | 207 | F.E. 442 Z | 131 | 178 | F.E. 442 Z2 | 69 | 93 | 2800 | 34 | 42 | 1,3386 | 1,6535 |
| F.E. 443 | 160 | 217 | F.E. 443 Z | 138 | 187 | F.E. 443 Z2 | 72 | 98 | 2700 | 35 | 43 | 1,378 | 1,6929 |
| F.E. 448 | 201 | 272 | F.E. 448 Z | 173 | 235 | F.E. 448 Z2 | 90 | 122 | 2500 | 40 | 48 | 1,5748 | 1,8898 |
| F.E. 453 | 246 | 333 | F.E. 453 Z | 207 | 281 | F.E. 453 Z2 | 108 | 146 | 2200 | 45 | 53 | 1,7717 | 2,0866 |
| F.E. 458 | 295 | 400 | F.E. 458 Z | 254 | 345 | F.E. 458 Z2 | 131 | 178 | 2000 | 50 | 58 | 1,9685 | 2,2835 |
| F.E. 459 | 305 | 414 | F.E. 459 Z | 263 | 357 | 51 | 59 | ||||||
| F.E. 463 | 348 | 472 | F.E. 463 Z | 300 | 407 | F.E. 463 Z2 | 149 | 202 | 1900 | 55 | 63 | 2,1654 | 2,4803 |
| F.E. 468 | 405 | 550 | F.E. 468 Z | 349 | 474 | F.E. 468 Z2 | 179 | 243 | 1750 | 60 | 68 | 2,3622 | 2,6772 |
| F.E. 470 | 429 | 583 | F.E. 470 Z | 370 | 502 | 1700 | 62 | 70 | 2,4409 | 2,7559 | |||
| F.E. 473 | 467 | 633 | F.E. 473 Z | 402 | 545 | 1600 | 65 | 73 | 2,559 | 2,874 | |||
| F.E. 478 | 532 | 722 | F.E. 478 Z | 458 | 622 | 1500 | 70 | 78 | 2,7559 | 3,0709 | |||
| F.E. 488 | 674 | 914 | F.E. 488Z | 581 | 788 | 1300 | 80 | 88 | 3,1496 | 3,4646 | |||
Anmerkung:
Maximale Radialfreigabe während Anwendung 0.04mm kein örtlich festgelegter Parameter, tragend lieferte auf Anfrage.
