Produktdetails:
|
| Name: | Freilaufkupplungen in eine Richtung | Material: | Hochlegierter Lagerqualitätsstahl |
|---|---|---|---|
| Kupplungstyp: | Klemmkupplung | Kupplungsanwendung: | Backstopping, Indizierung, Überlauf |
| Zoll - Metrisch: | Zoll | Grundbauart: | Doppelkäfighalterung ohne Innen- oder Außenringe |
| Schmierungstyp: | für Ölschmierung ausgelegt | Lagerunterstützung erforderlich: | Ja |

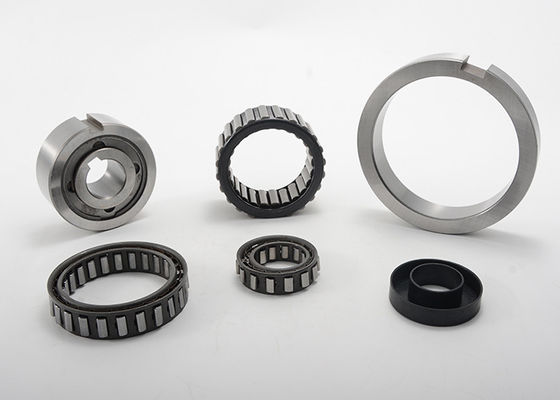

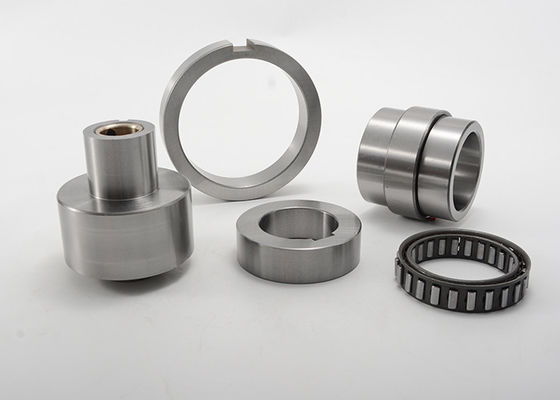

Weise des Wälzlagerstahl-Keiln-eins erfasst freilaufen Käfig ohne inneres oder Außenringe
Überlauf, indexierend, externes Lagergestell Backstopping erfordert, Überholkupplungen
Art DC ist eine Keilnart freilaufen Käfig ohne inneres oder Außenringe. Sie muss in einen Entwurf installiert sein, der Rennen, Lagergestell für die axialen und Radiallasten, Schmierung und das Versiegeln bereitstellt. Die DC-Art Version-n nimmt alle Arten Schmiermittel an, die z.Z. in der Energieübertragungsausstattung benutzt werden.
Die Keilnraumtoleranz darf nicht überstiegen werden. Inner und Außenringe müssen Sie haben eine minimale einfache Breite „e*“, ohne irgendeine Pause, zum sicherzustellen freilaufen Funktionen richtig wie gezeigt auf nächsten Seiten.
Wechselweise können Rennen gemacht werden falls Stahl Wellen oder Wohnungen, zur Spezifikation unten. Oberflächenhärte des Fertigteils sollte HRC 60 bis 62, für eine Tiefe von 0,6 Millimeter-Minimum sein.
Kernhärte, zum HRC35 bis 45 zu sein.
Überholkupplungen DC-Art Spezifikationen:
| Größe | Überlauf von Geschwindigkeiten |
Øa +0,008 - 0.005 |
Øc ± 0.013 |
Keilnraum | emin | Ødmin | Øbmax | No.of-Clip | No.of-Keile | Gewicht | ||
| TKN1 | nimax | Namax | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | Millimeter | PC | PC | Kilogramm | |
| Nanometer | min-1 | min-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22,225 | 38,885 | 8,33 | 10 | 50 | 15 | - | 12 | 0,03 |
| DC2776 | 119 | 6900 | 3400 | 27,762 | 44,422 | 8,33 | 14 | 58 | 18 | - | 14 | 0,055 |
| DC3034 | 124 | 6300 | 3100 | 30,340 | 47,000 | 8,33 | 14 | 62 | 20 | - | 14 | 0,06 |
| DC3175 (3C) | 159 | 6000 | 3000 | 31,750 | 48,410 | 8,33 | 14 | 63 | 24 | 3 | 16 | 0,06 |
| DC3809A | 275 | 5000 | 2500 | 38,092 | 54,752 | 8,33 | 16 | 71 | 29 | - | 18 | 0,085 |
| DC4127 (3C) | 224 | 4600 | 2300 | 41,275 | 57,935 | 8,33 | 14 | 75 | 32 | 3 | 18 | 0,09 |
| DC4445A | 363 | 4300 | 2100 | 44,450 | 61,110 | 8,33 | 16 | 79 | 34 | - | 20 | 0,095 |
| DC4972 (4C) | 306 | 3800 | 1900 | 49,721 | 66,381 | 8,33 | 14 | 86 | 38 | 4 | 22 | 0,1 |
| DC5476A | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | - | 24 | 0,11 |
| DC5476A (4C) | 525 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
| DC5476B (4C) | 769 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
| DC5476C (4C) | 990 | 3500 | 1700 | 54,765 | 71,425 | 8,33 | 25 | 92 | 42 | 4 | 24 | 0,2 |
| DC5776A | 604 | 3300 | 1600 | 57,760 | 74,42 | 8,33 | 16 | 98 | 44 | - | 26 | 0,11 |
| DC6334B | 806 | 3000 | 1500 | 63,340 | 80,000 | 8,33 | 21 | 104 | 50 | - | 26 | 0,175 |
| DC7221 (5C) | 675 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 14 | 115 | 56 | 5 | 30 | 0,14 |
| DC7221B | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | - | 30 | 0,185 |
| DC7221B (5C) | 1279 | 2600 | 1300 | 72,217 | 88,877 | 8,33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
| DC7969C (5C) | 2038 | 2400 | 1200 | 79,698 | 96,358 | 8,33 | 25 | 124 | 61 | 5 | 34 | 0,28 |
| DC8334C | 2055 | 2300 | 1100 | 83,340 | 100,000 | 8,33 | 25 | 132 | 65 | - | 34 | 0,27 |
| DC8729A | 1250 | 2200 | 1100 | 87,290 | 103,96 | 8,33 | 16 | 134 | 67 | - | 34 | 0,165 |
| DC10323A (3C) * | 1612 | 1800 | 900 | 103,231 ** | 119,89 | 8,33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
| DC12334C* | 4800 | 1500 | 750 | 123,34 ** | 140,000 | 8,33 | 25 | 184 | 96 | - | 50 | 0,4 |
| DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142,88 | 9,5 | 25 | 196 | 96 | 11 | 44 | 0,4 |
ANMERKUNGEN:
1) Tmax =2.5 x TKN
2) Innenringüberschüsse
3) Innenringüberschüsse
**) Ausdehnung der Toleranz zu ± 0.013
4) Andere kundengebundene Maße sind verfügbar.
5) Zahl des Widerstandstreifens und Clip werden besonders angefertigt.
