Produktdetails:
|
| Name: | Läuft eine Weisen-Ball-Kupplung frei | Material: | Hochlegierter Lagerqualitätsstahl |
|---|---|---|---|
| Rollender Körper: | Rollenlager | Die Anzahl von Reihen: | Doppelreihe |
| Richtung laden: | Radiallager | Sphärisch: | Nicht-Anpassungslager |
| Getrennt: | Ungetrennt | eine Weisenkupplung: | Ein Weisen-Kupplungs-Lager |
| Markieren: | Kupplungs-Lager der Weisen-GFK30 eins,laufen Sie ein WeisenKugellager frei,Radial WeisenKugellager |
||

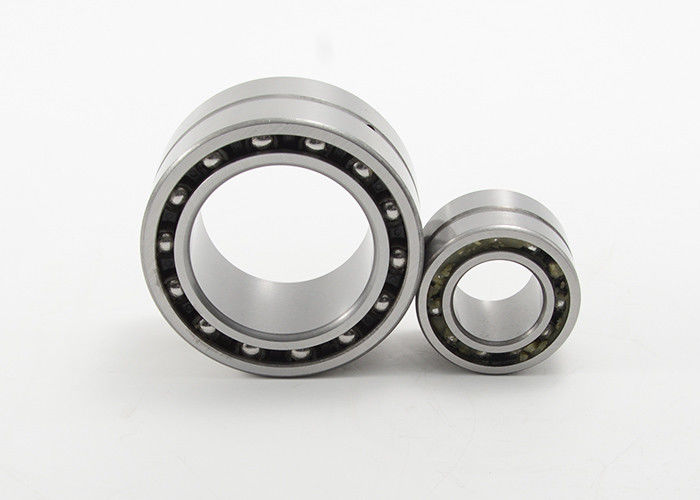

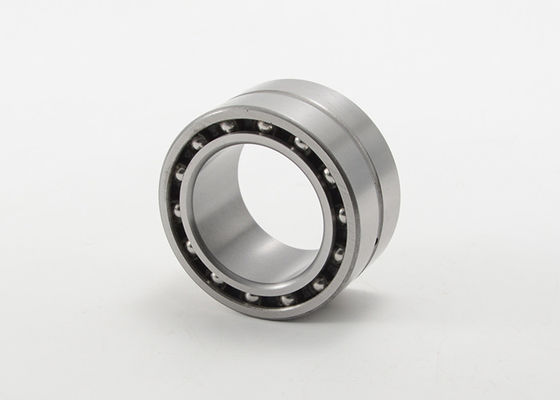

Läuft eine Weisen-Ball-Kupplungs-Lager-Keiln-Art Kupplung GFK30 frei
Vorbildliches GFK ist eine Keilnart die Kupplung, die in ein Kugellager mit 59 Reihen integriert wird.
Dieser Entwurf stellt die drehmomentstarke Kapazität für minimalen Außendurchmesser zur Verfügung.
Es ist eine tragende gestützte Art, das versendete geschmierte Fett.
Ölbadschmierung ist auch möglich, wenn das ursprüngliche Fett zuerst durch die Spülung der Kupplung mit einem passenden Lösungsmittel entfernt wird.
Was auch immer die Schmierungsart, Dichtungen zur Verfügung gestellt werden sollte.
Drehmomentübertragung muss von einer Einpreßversammlung in eine steife äußere Wohnung bei der Toleranz R6 und auf eine Welle bei der Toleranz p5 sichergestellt werden.
Die Summe, die auf dem GFK Einpress ist, sollte die interne Freigabe für das Modell übersteigen nicht, wie in der internen Freigaben-Spalte aufgelistet.
Läuft eine die Weisen-Ball-Kupplungs-Lager frei, Keiln-, dasart GFK-Reihen-Spezifikationen erfassen:
| Art | Größe | Overrunningspeeds | Verwendet, Reihe tragend | Grundbeladungs-Bewertung | Maße | Gewicht | |||||||
| Rollen | Bälle | Rollen | Bälle | ||||||||||
| Dyn. | Dyn. | Notfall. | Notfall. | ||||||||||
| d | TKN1) | nmax2) | nmax3) | C | C | C0 | C0 | D | L | r | |||
| Millimeter | Nanometer | min-1 | min-1 | N | N | N | N | Millimeter | Millimeter | Millimeter | Kilogramm | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
ANMERKUNGEN:
1) Cmax =2.5 x TKN
2) Innenringüberschüsse
3) Innenringüberschüsse
Befestigung des Beispiels
