Produktdetails:
|
| Name: | Kombiniertes Nadelrollen-/Axialkugellager | Tragen der Art: | Nadelrolle/Druckkugel |
|---|---|---|---|
| Axiale Belastbarkeit: | Einbahnig | Lagerteil: | Radialteil ohne Innenring |
| Beschichtung: | Ohne | Schmiermittel (Druckteil): | Kein |
| Lagermaterial: | Wälzlagerstahl | Radialer Teil: | Mit Käfig |
| Wälzlagertyp: | Nadel-/Axialkugellager | Wälzkörper (Druckteil): | Bälle |
| Schubteil: | Mit Käfig | Betriebstemperaturbereich: | -20 bis +120 °C |

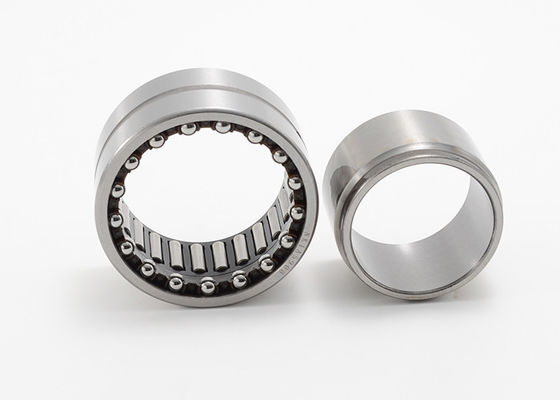

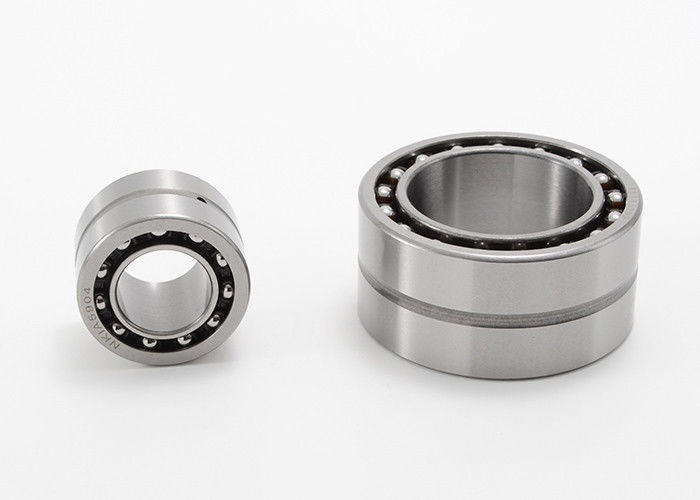

Kombinierte Nadel und Axialschubkugellager NKX 30 NAXK 30
Diese Lager bestehen aus einem Radialnadeltragen kombiniert mit einem gestoßenen Kugellager. Zusammen können sie Radiallasten und axiale Lasten in einer Richtung unterbringen. Darüber hinaus können sie an den hohen Geschwindigkeiten verhältnismäßig funktionieren. Ihre niedrige Querschnittshöhe stellt die Lager besonders passend für Anwendungen her, in denen andere Arten Festlagervorbereitungen zu viel Raum besetzen.
Kombinierte Nadel/gestoßene Kugellager Spezifikationen:
|
Tragen der Teilnummer |
LÄRM 5429 Teilnummer |
Welle FW Zoll |
Welle FW Millimeter |
Od D Zoll |
Od D Millimeter |
Breite C Zoll |
Breite C Millimeter |
WGT. lbs |
WGT. g |
D1 maximal Zoll |
D1 maximal Millimeter |
C1 Zoll |
C1 Millimeter |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1,024 1,181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1,181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1,028 1,106 1,185 1,382 |
24,1 26,1 28,1 30,1 35,1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,457 1,654 1,850 2,047 2,284 |
37 42 47 52 58 |
1,181 1,181 1,181 1,260 1,260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1,658 1,854 2,051 2,366 2,567 |
42,1 47,1 52,1 60,1 65,2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1,969 2,362 2,756 |
50 60 70 |
2,441 2,835 3,347 |
62 72 85 |
1,378 1,575 1,575 |
35 40 40 |
0,617 0,794 1,103 |
280 360 500 |
2,764 3,354 3,748 |
70,2 85,2 95,2 |
0,551 0,669 0,709 |
14 17 18 |
FORTGEFAHREN VON OBEN GENANNTEM
| Teilnummer | LÄRM 5429 Teilnummer |
Dyn. Kappe. Radialstrahl lbF |
Dyn. Kappe. Radialstrahl N |
Notfall. Kappe. Radialstrahl lbF |
Notfall. Kappe. Radialstrahl N |
Dyn. Kappe. Axial lbF |
Dyn. Kappe. Axial N |
Notfall. Kappe. Axial lbF |
Notfall. Kappe. Axial N |
Höchstgeschwindigkeit Öl U/min |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1.390 2.020 2.410 2.700 3.700 |
6200 9000 10700 11900 16400 |
1.750 2.470 2.850 3.350 5.400 |
7800 11000 12700 15000 23800 |
2.250 2.320 2.360 2.430 3.200 |
10000 10300 10500 10800 14300 |
3.150 3.450 3.800 4.100 5.600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4.250 5.100 5.500 5.800 6.200 |
18800 22600 24300 26000 27500 |
6.900 8.100 9.300 10.600 11.900 |
30500 36000 41500 47000 53000 |
4.400 4.600 4.750 6.100 6.300 |
19600 20400 21200 27000 28000 |
8.400 9.400 10.600 14.200 15.500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8.500 9.400 10.000 |
38000 42000 44500 |
16.600 20.200 20.700 |
74000 90000 92000 |
6.500 9.300 9.700 |
29000 41500 43000 |
16.900 25.500 28.500 |
75000 113000 127000 |
3300 2800 2400 |
