Produktdetails:
|
| Name: | Machined Race Nadellager | Nadellagertyp: | Bearbeiteter Laufring mit optionalem trennbarem Innenring |
|---|---|---|---|
| Anzahl der Rollenreihen: | Einzelne Reihe | Dichtungstyp: | Versiegelt, Gummilippe auf beiden Seiten |
| Lagermaterial: | Lagerqualität Stahl 52100 | Käfigmaterial: | Stahl |
| Zoll - Metrisch: | Zoll | Wälzkörper: | Käfiggeführte Präzisionsnadeln |
| Betriebstemperaturbereich: | -20 bis 250 °F | Besonders angefertigt: | Standard oder kundenspezifisch sind verfügbar |
| Markieren: | HERR 22 SS eingesperrtes Rollenlager,52100 eingesperrtes Rollenlager,Hochgeschwindigkeitsnadellager maschinell bearbeitetes Rennen |
||

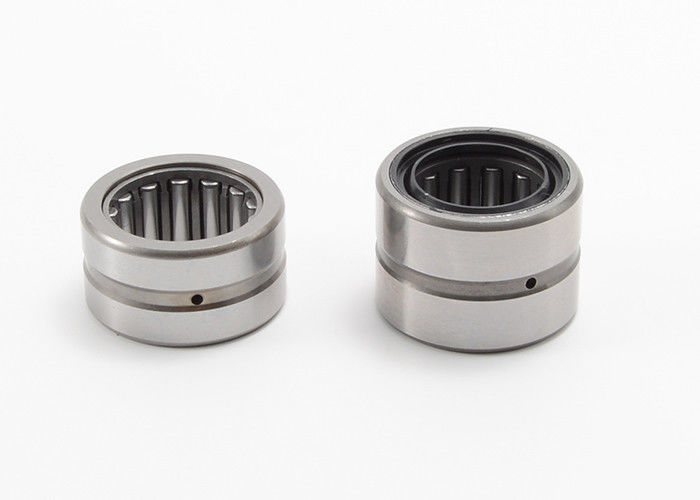

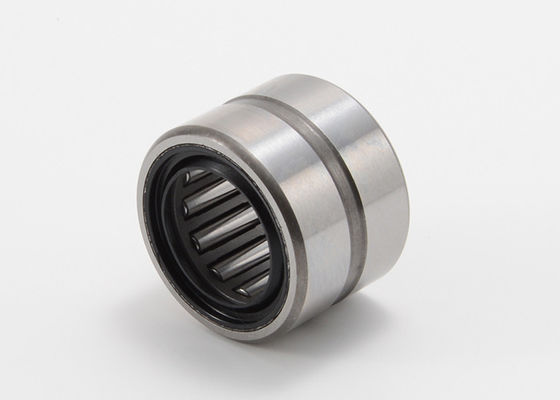

HERR 22 SS maschinell bearbeitetes Rennnadel-Tragen eingesperrt und auf beiden Seiten versiegelt
Maschinell bearbeitete Rennnadellager werden vom Tragen der Qualität hergestellt, die mit mehrfachen Dichtungskonfigurationen Stahl- und verfügbar ist. Nadellager haben eine Schmierrille mit Radiallöchern auf dem inneren und den Außenringen für relubrication durch die Wohnung oder Welle. Fertigt, Schmiermittel kundenspezifisch an und das diametrische Zusammenbringen sind verfügbar.
Hauptmerkmale:
Maschinell bearbeitetes Rennnadel-Lager sperrte ein, versiegelt auf beiden Seiten-Spezifikationen:
| Tragen des Codes | Innenring | B | D | W | W1 | H | R | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
Lochdurchmesser. | Maximum. | ||
| HERR 10 SS | MI 6 | .3750 | -.0004 | 1,1250 | -.0005 | 1,000 | 1,010 | 5/64 | .025 |
| HERR 12 SS | MI 8 | .5000 | -.0004 | 1,2500 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| HERR 14 SS | MI 10 | .6250 | -.0004 | 1,3750 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| HERR 16 SS | MI 12 | .7500 | -.0005 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| MI 13 | .8125 | -.0005 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 | |
| HERR 18 SS | MI 14 | .8750 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 15 | .9375 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| HERR 20 SS | MI 16 | 1,0000 | -.0005 | 1,7500 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| HERR 22 SS | MI 17 | 1,0625 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| MI 18 | 1,1250 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 | |
| HERR 24 SS | MI 19 | 1,1875 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 20 | 1,2500 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| HERR 26 SS | MI 21 | 1,3125 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 22 4S | 1,3750 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| HERR 28 SS | MI 22 | 1,3750 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 23 | 1,4375 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 24 | 1,5000 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| HERR 30 SS | MI 25 4S | 1,5625 | -.0005 | 2,4375 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 32 SS | MI 25 | 1,5625 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| MI 26 | 1,6250 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| MI 27 | 1,6875 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 | |
| HERR 36 SS | MI 28 | 1,7500 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| MI 30 | 1,8750 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 | |
| HERR 40 SS | MI 31 | 1,9375 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 |
| MI 32 | 2,0000 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 34 | 2,1250 | -.0005 | 3,2500 | -.0006 | 1,750 | 1,760 | 1/8 | .080 | |
| HERR 44 SS | MI 35 | 2,1875 | -.0006 | 3,5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 36 | 2,2500 | -.0006 | 3,5000 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| HERR 48 SS | MI 38 | 2,3750 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 |
| MI 39 | 2,4375 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| MI 40 | 2,5000 | -.0006 | 3,7500 | -.0080 | 1,750 | 1,760 | 1/8 | .080 | |
| HERR 52 SS | MI 42 | 2,6250 | -.0006 | 4,2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 |
| MI 44 | 2,7500 | -.0006 | 4,2500 | -.0080 | 1,750 | 1,760 | 3/16 | .080 | |
| HERR 56 SS | MI 46 | 2,8750 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 |
| MI 47 | 2,9375 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| MI 48 | 3,0000 | -.0006 | 4,5000 | -.0080 | 2,000 | 2,010 | 3/16 | .080 | |
| HERR 60 SS | MI 50 | 3,1250 | -.0006 | 4,7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 |
| MI 52 | 3,2500 | -.0006 | 4,7500 | -.0080 | 2,000 | 2,010 | 3/16 | .100 | |
| HERR 64 SS | MI 54 | 3,3750 | -.0080 | 5,0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 56 | 3,5000 | -.0080 | 5,0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 | |
| HERR 68 SS | MI 58 | 3,6250 | -.0080 | 5,2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| MI 60 | 3,7500 | -.0080 | 5,2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| Tragen des Codes | INNENRING | WELLEN-DURCHMESSER. | Grundbeladungs-Bewertung | ||||
| ROTAT. WELLE | Tol. | NOTFALL-WELLE | Tol. | STA. (lbs) | Dyn. (lbs) | ||
| HERR 10 SS | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| HERR 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| HERR 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| HERR 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| HERR 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| HERR 20 SS | MI 16 | 1,0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| HERR 22 SS | MI 17 | 1,0630 | -.0005 | 1,0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1,1255 | -.0005 | 1,1246 | -.0005 | 14700 | 9640 | |
| HERR 24 SS | MI 19 | 1,1880 | -.0005 | 1,1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1,2505 | -.0005 | 1,2496 | -.0005 | 15500 | 10300 | |
| HERR 26 SS | MI 21 | 1,3130 | -.0005 | 1,3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1,3755 | -.0005 | 1,3746 | -.0005 | 16400 | 10600 | |
| HERR 28 SS | MI 22 | 1,3755 | -.0005 | 1,3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1,4380 | -.0005 | 1,4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1,5005 | -.0005 | 1,4996 | -.0005 | 18100 | 11200 | |
| HERR 30 SS | MI 25 4S | 1,5630 | -.0005 | 1,5621 | -.0005 | 19000 | 11400 |
| HERR 32 SS | MI 25 | 1,5630 | -.0005 | 1,5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1,6255 | -.0005 | 1,6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1,6880 | -.0005 | 1,6871 | -.0005 | 20700 | 12000 | |
| HERR 36 SS | MI 28 | 1,7505 | -.0005 | 1,7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1,8755 | -.0005 | 1,8746 | -.0005 | 39100 | 22400 | |
| HERR 40 SS | MI 31 | 1,9380 | -.0005 | 1,9371 | -.0005 | 42900 | 23400 |
| MI 32 | 2,0005 | -.0005 | 1,9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2,1258 | -.0005 | 2,1247 | -.0005 | 42900 | 23400 | |
| HERR 44 SS | MI 35 | 2,1883 | -.0080 | 2,1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2,2508 | -.0080 | 2,2497 | -.0080 | 46700 | 24500 | |
| HERR 48 SS | MI 38 | 2,3758 | -.0080 | 2,3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2,4383 | -.0080 | 2,4372 | -.0080 | 52300 | 26100 | |
| MI 40 | 2,5008 | -.0080 | 2,4997 | -.0080 | 52300 | 26100 | |
| HERR 52 SS | MI 42 | 2,6258 | -.0080 | 2,6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2,7508 | -.0080 | 2,7497 | -.0080 | 54300 | 25100 | |
| HERR 56 SS | MI 46 | 2,8758 | -.0080 | 2,8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2,9383 | -.0080 | 2,9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3,0008 | -.0080 | 2,9997 | -.0080 | 71600 | 31300 | |
| HERR 60 SS | MI 50 | 3,1260 | -.0080 | 3,1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3,2510 | -.0080 | 3,2496 | -.0080 | 74700 | 31600 | |
| HERR 64 SS | MI 54 | 3,3758 | -.0010 | 3,3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3,5008 | -.0010 | 3,4996 | -.0010 | 80400 | 32800 | |
| HERR 68 SS | MI 58 | 3,6258 | -.0010 | 3,6246 | -.0010 | 86200 | 34000 |
| MI 60 | 3,7508 | -.0010 | 3,7496 | -.0010 | 86200 | 34000 | |
