Produktdetails:
|
| Name: | Bearbeitete massive Nadellager mit Dichtungen | Tragen der Art: | Bearbeitetes Lager mit Innenring / Bearbeitetes Lager ohne Innenring |
|---|---|---|---|
| Außenringtyp: | Bearbeitet (massiv) | Lagermaterial: | Chromstahl 100Cr6 |
| Dichtungslösungen: | Auf einer Seite versiegeln oder auf beiden Seiten versiegeln | Versiegelnde Art: | Kontakt |
| Nachschmierfunktion:: | Mit Schmierrille und Loch | Toleranzklasse: | normal |
| Anzahl der Flansche, Außenring:: | 2 | Reihenanzahl: | 1 |
| Betriebstemperaturbereich: | -30 °C bis 120 °C | Besonders angefertigt: | Standard oder kundenspezifisch sind verfügbar |
| Markieren: | Nadel-Kugellager NA6904 2RS,Nadel-Kugellager der RNS 4908 RS,Maschinell bearbeitetes tragendes Na 6904 |
||

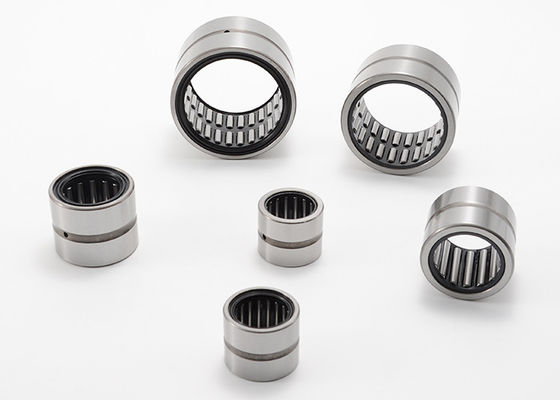

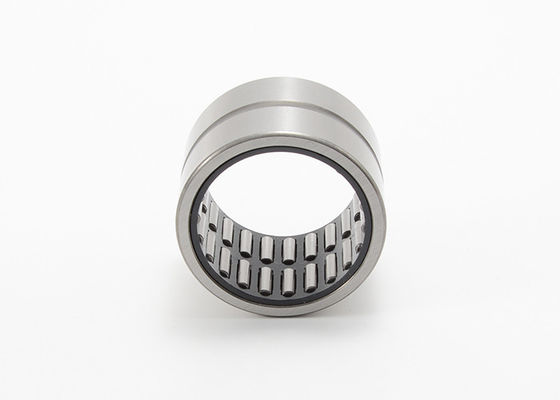

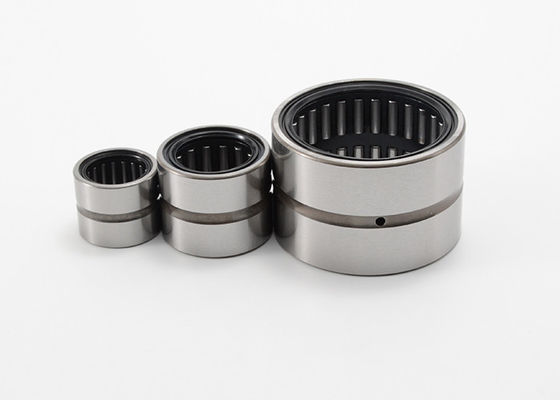

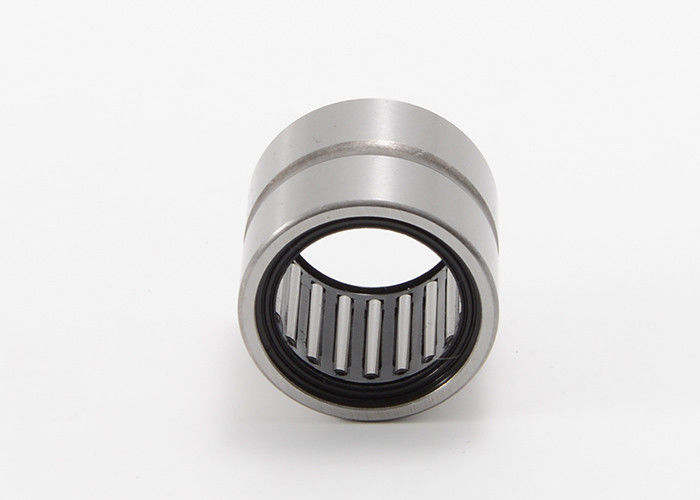

Maschinell bearbeitete feste Nadel-Lager mit Dichtungen NA6904 2RS RNS 4908 RS
Nadellager werden benutzt, wenn die lastentragende Kapazität oder die Genauigkeit von gezogenen Schalennadellagern mit offenen Enden nicht mehr genügend ist und die hohe Tragfähigkeit von Zylinderrollenlagern nicht noch angefordert wird.
Nadellager setzen niedrigere Anforderungen auf die Maßgenauigkeit, geometrische Genauigkeit und Härte des angrenzenden Baus als Nadellager mit offenen Enden und mit begrenztem.
Die Standardlager sind:
Nadellager mit Rippen, mit oder ohne Innenring
Nadellager ohne Rippen, mit oder ohne Innenring.
Einschließlich die Modelle von RNS… RS, RNS… 2RS, NK… RS, NK… 2RS; NA… RS, NA… 2RS; NKI… RS, NKI… 2RS
Lager ohne einen Innenring sind für das Tragen von Vorbereitungen mit besonders kompakten Radialmaßen in hohem Grade passend, wenn der Wellenkanal verhärtet und Grund sein kann.
Lager mit einem Innenring werden benutzt, wenn die Welle nicht als Wälzlagerkanal konfiguriert sein kann.
Maschinell bearbeitete feste Nadel-Lager mit Dichtungs-Spezifikationen:
|
Welle Durchmesser |
Tragen von Bezeichnung |
Masse Ca. |
Grenzmaße F W |
Grundbeladungs-Bewertung | Grenzgeschwindigkeit | ||||||
| Gegenwärtiger Code | Ursprünglicher Code | d |
FW F |
D | C | B | Dynamisch | Statisch | Öl | ||
| Millimeter | g | Millimeter | N | U/min | |||||||
| Ohne IR | |||||||||||
| 14 | RNA4900RS | RNA4900-2RS | 16 | 14 | 22 | 13 | 4560 | 4660 | 13000 | ||
| 16 | RNA4901RS | RNA4901-2RS | 18 | 16 | 24 | 13 | 4950 | 5800 | 12000 | ||
| 20 | RNA4902RS | RNA4902-2RS | 21,5 | 20 | 28 | 13 | 5980 | 9500 | 10000 | ||
| 22 | RNA4903RS | RNA4903-2RS | 23 | 22 | 30 | 13 | 6050 | 10100 | 9000 | ||
| 25 | RNA4904RS | RNA4904-2RS | 56 | 25 | 37 | 17 | 14900 | 17500 | 7500 | ||
| 30 | RNA4905RS | RNA4905-2RS | 60 | 30 | 42 | 17 | 16300 | 21500 | 6500 | ||
| 35 | RNA4906RS | RNA4906-2RS | 69 | 35 | 47 | 17 | 20050 | 24900 | 5500 | ||
| 42 | RNA4907RS | RNA4907-2RS | 107 | 42 | 55 | 20 | 22500 | 37000 | 4800 | ||
| 48 | RNA4908RS | RNA4908-2RS | 154 | 48 | 62 | 22 | 33050 | 50900 | 4200 | ||
| 52 | RNA4909RS | RNA4909-2RS | 157 | 52 | 68 | 22 | 34800 | 56800 | 3900 | ||
| 58 | RNA4910RS | RNA4910-2RS | 160 | 58 | 72 | 22 | 37800 | 61500 | 3500 | ||
| Mit IR | |||||||||||
| 10 | NA4900RS | NA4900-2RS | 24,5 | 10 | 14 | 22 | 13 | 14 | 4560 | 4660 | 13000 |
| 12 | NA4901RS | NA4901-2RS | 27,5 | 12 | 16 | 24 | 13 | 14 | 4950 | 5800 | 12000 |
| 15 | NA4902RS | NA4902-2RS | 37 | 15 | 20 | 28 | 13 | 14 | 5980 | 9500 | 10000 |
| 17 | NA4903RS | NA4903-2RS | 40 | 17 | 22 | 30 | 13 | 14 | 6050 | 10100 | 9000 |
| 20 | NA4904RS | NA4904-2RS | 80 | 20 | 25 | 37 | 17 | 18 | 14900 | 17500 | 7500 |
| 25 | NA4905RS | NA4905-2RS | 89,5 | 25 | 30 | 42 | 17 | 18 | 16300 | 21500 | 6500 |
| 30 | NA4906RS | NA4906-2RS | 104 | 30 | 35 | 47 | 17 | 18 | 20050 | 24900 | 5500 |
| 35 | NA4907RS | NA4907-2RS | 175 | 35 | 42 | 55 | 20 | 21 | 22500 | 37000 | 4800 |
| 40 | NA4908RS | NA4908-2RS | 252 | 40 | 48 | 62 | 22 | 23 | 33050 | 50900 | 4200 |
| 45 | NA4909RS | NA4909-2RS | 290 | 45 | 52 | 68 | 22 | 23 | 34800 | 56800 | 3900 |
| 50 | NA4910RS | NA4910-2RS | 295 | 50 | 58 | 72 | 22 | 23 | 37800 | 61500 | 3500 |
| 55 | NA4911RS | NA4911-2RS | 55 | 80 | 24 | 25 | |||||
| 60 | NA4912RS | NA4912-2RS | 60 | 85 | 25 | 26 | |||||
| 70 | NA4914RS | NA4914-2RS | 70 | 100 | 31 | 32 | |||||
| 69 Reihe | |||||||||||
| 12 | NA6901-2RS | RNA6901-2RS | 12 | 16 | 24 | 22 | 23 | ||||
| 17 | NA6903-2RS | RNA6903-2RS | 17 | 22 | 30 | 23 | 24 | ||||
| 20 | NA6904-2RS | RNA6904-2RS | 20 | 25 | 37 | 30 | 31 | ||||
| 25 | NA6905-2RS | RNA6905-2RS | 25 | 30 | 42 | 30 | 31 | ||||
| 40 | NA6908-2RS | RNA6908-2RS | 40 | 48 | 62 | 40 | 41 | ||||
