Produktdetails:
|
| Name: | Hochleistungsnadel-Lager | Nadellagertyp: | Maschinell bearbeitete Rennnadel-Lager mit Außenring - kein Innenring |
|---|---|---|---|
| Zahl von Reihen von Rollen: | Einzelne Reihe | Dichtungs-Material: | unversiegelt |
| Halter (Käfig): | Ja | Wälzkörper: | Sperren Sie geführte Präzisions-Nadeln ein |
| Zoll - metrisch: | Zoll | Tragen des Materials: | Tragen des Qualitäts-Stahls |
| Andere Eigenschaften: | Ringförmige Schmiernut | Besonders angefertigt: | Standard oder kundenspezifisch sind verfügbar |
| Markieren: | Unversiegeltes Nadellager des offenen Endes,Hochleistungskäfignadellager,Käfignadellager HERR 48 |
||

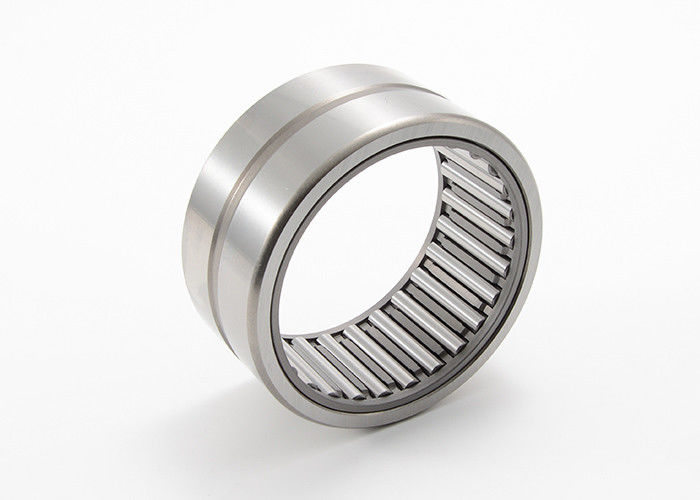

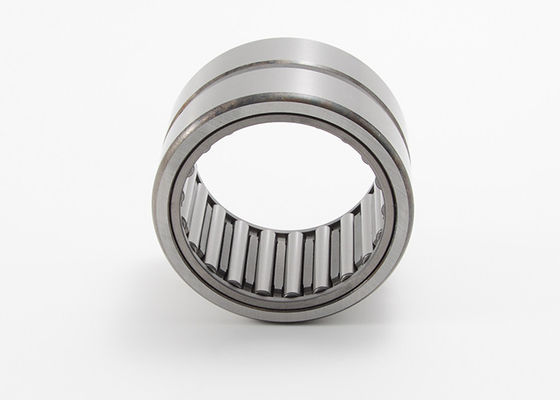

Maschinell bearbeitete Rennnadel-Hochleistungslager ohne Innenring, offene Art, Zoll-Größe
Hochleistungskäfig-Nadel-Lager sind eine Art Rollenlager, die einen Käfig oder einen Halter benutzen, um die Nadeln zu trennen und zu führen. Diese Lager sind entworfen, um hohe Radiallasten mit einem Vertrag und einer Leichtbauweise zu behandeln.
Die Nadeln in diesen Lagern sind im Durchmesser viel dünner, der mit dem Außendurchmesser der Lager verglichen wird. Dieser Entwurf lässt einen höheren Flächekontakt zwischen den Rollen und dem Kanal zu und ermöglicht ihnen, schwere Lasten beim Beibehalten eines kleinen Abdruckes zu stützen.
Der Käfig oder der Halter in den Hochleistungskäfig-Nadel-Lagern dient einige wichtige Funktionen. Sie behält den richtigen Abstand zwischen den Nadeln bei, stellt sogar Lastverteilung sicher und verringert Reibung zwischen den Rollen. Der Käfig tritt auch als ein Führer auf und verhindert, die Rollen mit übermäßig verdrehen oder sich in Verbindung treten.
Diese Lager sind in den verschiedenen Anwendungen über verschiedenen Industrien allgemein verwendet. Sie sind für Anwendungen besonders passend, in denen Raum begrenzt ist, und hohe Belastbarkeit angefordert wird. Einige typische Anwendungen umfassen Automobilgetriebe, Elektrowerkzeuge, Druckmaschinen, Textilmaschinerie und landwirtschaftliche Ausrüstung.
Eigenschaften und Nutzen:
Maschinell bearbeiteter Außenring
Wenn man Hochleistungskäfig-Nadel-Lager vorwählt, ist es wichtig, Faktoren wie die erforderliche Tragfähigkeit, die Betriebsbedingungen, die Geschwindigkeit und die spezifischen Maße zu betrachten, die für Ihre Anwendung benötigt werden.
Fühlen Sie sich frei, uns, unserem Techniker und mit Ingenieuren in Verbindung zu treten sind froh, Ihre Einzelspezifikationen und Richtlinien zu erstellen, um zu helfen, das passendste Lager für Ihre Anforderungen zu wählen.
Maschinell bearbeiteter Rennnadel-Lager HOCHLEISTUNGSHERR Series Specifications:
|
Tragen des Codes |
Innenring |
B | D | W | W1 | H | R | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
Lochdurchmesser. | Maximum. | ||
| HERR 44 N | MI 36 N | 2,2500 | -.0006 | 3,5000 | -.0008 | 1,500 | 1,510 | 1/8 | .080 |
| HERR 44 | MI 35 | 2,1875 | -.0006 | 3,5000 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| HERR 44 | MI 36 | 2,2500 | -.0006 | 3,5000 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| HERR 48 N | MI 40 N | 2,5000 | -.0006 | 3,7500 | -.0008 | 1,500 | 1,510 | 1/8 | .080 |
| HERR 48 | MI 38 | 2,3750 | -.0006 | 3,7500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| HERR 48 | MI 39 | 2,4375 | -.0006 | 3,7500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| HERR 48 | MI 40 | 2,5000 | -.0006 | 3,7500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| HERR 52 | MI 42 | 2,6250 | -.0006 | 4,2500 | -.0008 | 1,750 | 1,760 | 3/16 | .080 |
| HERR 52 | MI 44 | 2,7500 | -.0006 | 4,2500 | -.0008 | 1,750 | 1,760 | 3/16 | .080 |
| HERR 56 N | MI 48 N | 3,0000 | -.0006 | 4,5000 | -.0008 | 1,750 | 1,760 | 3/16 | .080 |
| HERR 56 | MI 46 | 2,8750 | -.0006 | 4,5000 | -.0008 | 2,000 | 2,010 | 3/16 | .080 |
| HERR 56 | MI 47 | 2,9375 | -.0006 | 4,5000 | -.0008 | 2,000 | 2,010 | 3/16 | .080 |
| HERR 56 | MI 48 | 3,0000 | -.0006 | 4,5000 | -.0008 | 2,000 | 2,010 | 3/16 | .080 |
| HERR 60 | MI 50 | 3,1250 | -.0006 | 4,7500 | -.0008 | 2,000 | 2,010 | 3/16 | .100 |
| HERR 60 | MI 52 | 3,2500 | -.0006 | 4,7500 | -.0008 | 2,000 | 2,010 | 3/16 | .100 |
| HERR 64 | MI 54 | 3,3750 | -.0008 | 5,0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| HERR 64 | MI 56 | 3,5000 | -.0008 | 5,0000 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| HERR 68 | MI 58 | 3,6250 | -.0008 | 5,2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| HERR 68 | MI 60 | 3,7500 | -.0008 | 5,2500 | -.0010 | 2,000 | 2,010 | 3/16 | .100 |
| HERR 72 | MI 62 | 3,8750 | -.0008 | 6,0000 | -.0010 | 2,250 | 2,260 | 3/16 | .100 |
| HERR 80 | MI 64 | 4,0000 | -.0008 | 6,5000 | -.0010 | 2,250 | 2,260 | 3/16 | .100 |
| HERR 80 | MI 68 | 4,2500 | -.0008 | 6,5000 | -.0010 | 2,250 | 2,260 | 3/16 | .100 |
| HERR 88 N | MI 72 N | 4,5000 | -.0008 | 7,0000 | -.0010 | 2,500 | 2,515 | 3/16 | .100 |
| HERR 88 | MI 72 | 4,5000 | -.0008 | 7,0000 | -.0010 | 3,000 | 3,015 | 3/16 | .100 |
| HERR 96 N | MI 80 N | 5,0000 | -.0010 | 7,5000 | -.0012 | 2,500 | 2,515 | 1/4 | .120 |
| HERR 96 | MI 80 | 5,0000 | -.0010 | 7,5000 | -.0012 | 3,000 | 3,015 | 1/4 | .120 |
| HERR 104 N | MI 88 N | 5,5000 | -.0010 | 8,0000 | -.0012 | 2,500 | 2,515 | 1/4 | .120 |
| HERR 104 | MI 88 | 5,5000 | -.0010 | 8,0000 | -.0012 | 3,000 | 3,015 | 1/4 | .120 |
| HERR 116 | MI 96 | 6,0000 | -.0010 | 9,1250 | -.0012 | 3,000 | 3,015 | 1/4 | .120 |
| HERR 124 | MI 104 | 6,5000 | -.0010 | 9,6250 | -.0012 | 3,000 | 3,015 | 1/4 | .120 |
| HERR 132 | MI 112 | 7,0000 | -.0010 | 10,1250 | -.0012 | 3,000 | 3,015 | 1/4 | .120 |
| HERR 140 | MI 120 | 7,5000 | -.0012 | 10,6250 | -.0014 | 3,000 | 3,015 | 1/4 | .160 |
| HERR 148 | MI 128 | 8,0000 | -.0012 | 11,1250 | -.0014 | 3,000 | 3,015 | 1/4 | .160 |
|
Tragen des Codes |
Innenring |
Wellen-Durchmesser. | Grundbeladungs-Bewertung | ||||
| Rotat. Welle | Tol. | Notfall. Welle | Tol. | STA. | Dyn. | ||
| HERR 44 N | MI 36 N | 2,2508 | -.0008 | 2,2497 | -.0008 | 46700 | 24500 |
| HERR 44 | MI 35 | 2,1883 | -.0008 | 2,1872 | -.0008 | 56700 | 28400 |
| HERR 44 | MI 36 | 2,2508 | -.0008 | 2,2497 | -.0008 | 56700 | 28400 |
| HERR 48 N | MI 40 N | 2,5008 | -.0008 | 2,4997 | -.0008 | 52300 | 26100 |
| HERR 48 | MI 38 | 2,3758 | -.0008 | 2,3747 | -.0008 | 63400 | 30300 |
| HERR 48 | MI 39 | 2,4383 | -.0008 | 2,4372 | -.0008 | 63400 | 30300 |
| HERR 48 | MI 40 | 2,5008 | -.0008 | 2,4997 | -.0008 | 63400 | 30300 |
| HERR 52 | MI 42 | 2,6258 | -.0008 | 2,6247 | -.0008 | 64400 | 29900 |
| HERR 52 | MI 44 | 2,7508 | -.0008 | 2,7497 | -.0008 | 64400 | 29900 |
| HERR 56 N | MI 48 N | 3,0008 | -.0008 | 2,9997 | -.0008 | 71600 | 31300 |
| HERR 56 | MI 46 | 2,8758 | -.0008 | 2,8747 | -.0008 | 83500 | 35900 |
| HERR 56 | MI 47 | 2,9383 | -.0008 | 2,9372 | -.0008 | 83500 | 35900 |
| HERR 56 | MI 48 | 3,0008 | -.0008 | 2,9997 | -.0008 | 83500 | 35900 |
| HERR 60 | MI 50 | 3,1260 | -.0010 | 3,1246 | -.0010 | 87100 | 36500 |
| HERR 60 | MI 52 | 3,2510 | -.0010 | 3,2496 | -.0010 | 87100 | 36500 |
| HERR 64 | MI 54 | 3,3758 | -.0010 | 3,3746 | -.0010 | 93800 | 38000 |
| MR-64 | MI 56 | 3,5008 | -.0010 | 3,4996 | -.0010 | 93800 | 38000 |
| HERR 68 | MI 58 | 3,6258 | -.0010 | 3,6246 | -.0010 | 101000 | 39500 |
| HERR 68 | MI 60 | 3,7508 | -.0010 | 3,7496 | -.0010 | 101000 | 39500 |
| HERR 72 | MI 62 | 3,8758 | -.0010 | 3,8746 | -.0010 | 130000 | 60300 |
| HERR 80 | MI 64 | 4,0008 | -.0010 | 3,9996 | -.0010 | 148000 | 64600 |
| HERR 80 | MI 68 | 4,2508 | -.0010 | 4,2496 | -.0010 | 148000 | 64600 |
| HERR 88 N | MI 72 N | 4,5008 | -.0010 | 4,4996 | -.0010 | 169800 | 70200 |
| HERR 88 | MI 72 | 4,5008 | -.0010 | 4,4996 | -.0010 | 220000 | 85700 |
| HERR 96 N | MI 80 N | 5,0010 | -.0010 | 4,9995 | -.0010 | 177000 | 71000 |
| HERR 96 | MI 80 | 5,0010 | -.0010 | 4,9995 | -.0010 | 228000 | 86600 |
| HERR 104 N | MI 88 N | 5,5010 | -.0010 | 5,4995 | -.0010 | 183000 | 71700 |
| HERR 104 | MI 88 | 5,5010 | -.0010 | 5,4995 | -.0010 | 237000 | 87500 |
| HERR 116 | MI 96 | 6,0012 | -.0012 | 5,9995 | -.0012 | 234000 | 95200 |
| HERR 124 | MI 104 | 6,5012 | -.0012 | 6,4995 | -.0012 | 252000 | 99100 |
| HERR 132 | MI 112 | 7,0012 | -.0012 | 6,9995 | -.0012 | 270000 | 103000 |
| HERR 140 | MI 120 | 7,5010 | -.0012 | 7,4995 | -.0012 | 280000 | 104000 |
| HERR 148 | MI 128 | 8,0010 | -.0012 | 7,9995 | -.0012 | 292000 | 108000 |
