Produktdetails:
|
| Name: | Radiales Hochleistungs-Nadellager | Nadellagertyp: | Machined Race Nadellager ohne Innenring |
|---|---|---|---|
| Lagermaterial: | 52100 Lagerstahl | Gehege: | Offen, kein Siegel |
| Halter (Käfig): | Ja, mit Käfig | Anzahl der Rollenreihen: | Einzelne Reihe |
| Wälzkörper: | Käfiggeführte Präzisions-Nadelrollen | Art der Schmierbohrung: | Ringförmige Schmierrille und -bohrung |
| Andere Eigenschaften: | 2 Rippen-Außenring | Stahlkäfig | Schwerlast | Schmale Breite | Ölloch | Besonders angefertigt: | Standard oder kundenspezifisch sind verfügbar |
| Markieren: | Hochleistungslager der nadel 52100,einzelne Reihe der Radialzylinderrollenlager,Radialzylinderrollenlager HERR 22 N |
||

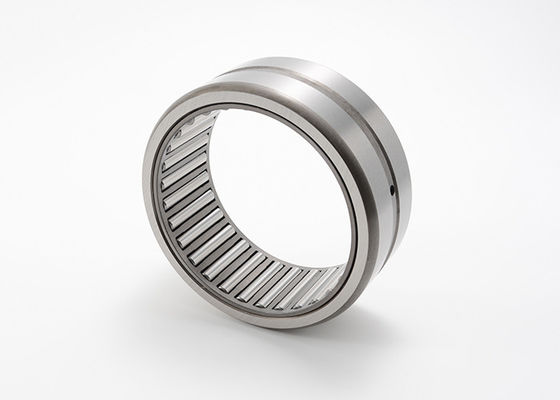

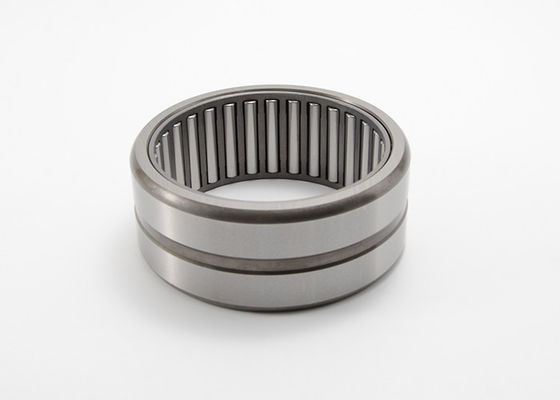

Radialhochleistungsnadel, die keinen inneren Ring Narrow Width HERRN 22 N trägt
Nicht montierte tragende Versammlung, die durch verhärtetes Präzision machinedinner und äußere Kanäle entweder mit voller Ergänzung oder getrennten besteht (Käfig) Nadelwälzkörpern. Abhängig von sein können Land- oder Rollenreiten und verfügbares mit einigen Dichtungswahlen. Maschinell bearbeitete Rennnadellager versehen eine Antifriktionslösung, wenn sie drehende Wellen mit Radiallasten stützen.
Radialhochleistungsnadel, die keinen inneren Ring Narrow Width HERRN Series Details trägt:
|
Tragen des Codes |
Innenring |
B | D | W | W1 | H | R | ||
| +.0000 | Tol. | +.0000 | Tol. |
+.000 -0,005 |
+.000 -0,005 |
Lochdurchmesser. | Maximum. | ||
| HERR 10 N | MI 6 N | .3750 | -.0004 | 1,1250 | -.0005 | .750 | .760 | 5/64 | .025 |
| HERR 10 N | MI 7 N | .4375 | -.0004 | 1,1250 | -.0005 | .750 | .760 | 5/64 | .025 |
| HERR 10 | MI 6 | .3750 | -.0004 | 1,1250 | -.0005 | 1,000 | 1,010 | 5/64 | .025 |
| HERR 12 N | MI 8 N | .5000 | -.0004 | 1,2500 | -.0005 | .750 | .760 | 5/64 | .040 |
| HERR 12 N | MI 9 N | .5625 | -.0004 | 1,2500 | -.0005 | .750 | .760 | 5/64 | .040 |
| HERR 12 | MI 8 | .5000 | -.0004 | 1,2500 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| HERR 14 N | MI 10 N | .6250 | -.0004 | 1,3750 | -.0005 | .750 | .760 | 5/64 | .040 |
| HERR 14 N | MI 11 N | .6875 | -.0004 | 1,3750 | -.0005 | .750 | .760 | 5/64 | .040 |
| HERR 14 | MI 10 | .6250 | -.0004 | 1,3750 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| HERR 16 N | MI 12 N | .7500 | -.0004 | 1,5000 | -.0005 | .750 | .760 | 5/64 | .040 |
| HERR 16 N | MI 13 N | .8125 | -.0004 | 1,5000 | -.0005 | .750 | .760 | 5/64 | .040 |
| HERR 16 | MI 12 | .7500 | -.0004 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| HERR 16 | MI 13 | .8125 | -.0004 | 1,5000 | -.0005 | 1,000 | 1,010 | 5/64 | .040 |
| HERR 18 N | MI 14 N | .8750 | -.0005 | 1,6250 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
| HERR 18 N | MI 15 N | .9375 | -.0005 | 1,6250 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
| HERR 18 | MI 14 | .8750 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| HERR 18 | MI 15 | .9375 | -.0005 | 1,6250 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| HERR 20 N | MI 16 N | 1,0000 | -.0005 | 1,7500 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
| HERR 20 | MI 16 | 1,0000 | -.0005 | 1,7500 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| HERR 22 N | MI 18 N | 1,1250 | -.0005 | 1,8750 | -.0005 | 1,000 | 1,010 | 3/32 | .040 |
| HERR 22 | MI 17 | 1,0625 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| HERR 22 | MI 18 | 1,1250 | -.0005 | 1,8750 | -.0005 | 1,250 | 1,260 | 3/32 | .040 |
| HERR 24 N | MI 20N | 1,2500 | -.0005 | 2,0625 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
| HERR 24 | MI 19 | 1,1875 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 24 | MI 20 | 1,2500 | -.0005 | 2,0625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 26 N | MI 21 N | 1,3125 | -.0005 | 2,1875 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
| HERR 26 | MI 21 | 1,3125 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 26 | MI 22 4S | 1,3750 | -.0005 | 2,1875 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 28 N | MI 24 N | 1,5000 | -.0005 | 2,3125 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
| HERR 28 | MI 22 | 1,3750 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 28 | MI 23 | 1,4375 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 28 | MI 24 | 1,5000 | -.0005 | 2,3125 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 30 | MI 25 4S | 1,5625 | -.0005 | 2,4375 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 31 | MI 26 2S | 1,6250 | -.0005 | 2,5000 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 32 N | MI 26 N | 1,6250 | -.0005 | 2,5625 | -.0006 | 1,000 | 1,010 | 3/32 | .060 |
| HERR 32 | MI 25 | 1,5625 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 32 | MI 26 | 1,6250 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 32 | MI 27 | 1,6875 | -.0005 | 2,5625 | -.0006 | 1,250 | 1,260 | 3/32 | .060 |
| HERR 36 N | MI 28 N | 1,7500 | -.0005 | 3,0000 | -.0006 | 1,500 | 1,510 | 1/8 | .060 |
| HERR 36 | MI 28 | 1,7500 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| HERR 36 | MI 30 | 1,8750 | -.0005 | 3,0000 | -.0006 | 1,750 | 1,760 | 1/8 | .060 |
| HERR 40 N | MI 32 N | 2,0000 | -.0005 | 3,2500 | -.0008 | 1,500 | 1,510 | 1/8 | .080 |
| HERR 40 | MI 31 | 1,9375 | -.0005 | 3,2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| HERR 40 | MI 32 | 2,0000 | -.0005 | 3,2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
| HERR 40 | MI 34 | 2,1250 | -.0005 | 3,2500 | -.0008 | 1,750 | 1,760 | 1/8 | .080 |
|
Tragen des Codes |
INNENRING |
WELLEN-DURCHMESSER. | Grundbeladungs-Bewertung | ||||
| ROTAT. WELLE | Tol. | NOTFALL-WELLE | Tol. | STA. | Dyn. | ||
| HERR 10 N | MI 6 N | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| HERR 10 N | MI 7 N | .4380 | -.0005 | .4372 | -.0005 | 4300 | 4320 |
| HERR 10 | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 6500 | 5930 |
| MR12 N | MI 8 N | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| HERR 12 N | MI 9 N | .5630 | -.0005 | .5623 | -.0005 | 5400 | 4990 |
| HERR 12 | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 8100 | 6830 |
| HERR 14 N | MI 10 N | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| HERR 14 N | MI 11 N | .6880 | -.0005 | .6872 | -.0005 | 6000 | 5280 |
| HERR 14 | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 9000 | 7240 |
| HERR 16 N | MI 12 N | .7505 | -.0005 | .7497 | -.0005 | 7100 | 5840 |
| HERR 16 N | MI 13 N | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 |
| HERR 16 | MI 12 | .7505 | -.0005 | .7497 | -.0005 | 10600 | 8000 |
| HERR 16 | MI 13 | .8129 | -.0005 | .8121 | -.0005 | 10600 | 8000 |
| HERR 18 N | MI 14 N | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| HERR 18 N | MI 15 N | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 |
| HERR 18 | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 16300 | 10900 |
| HERR 18 | MI 15 | .9379 | -.0005 | .9371 | -.0005 | 16300 | 10900 |
| HERR 20 N | MI 16 N | 1,0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| HERR 20 | MI 16 | 1,0004 | -.0005 | .9996 | -.0005 | 17500 | 11300 |
| HERR 22 N | MI 18 N | 1,1255 | -.0005 | 1,1246 | -.0005 | 14700 | 9640 |
| HERR 22 | MI 17 | 1,0630 | -.0005 | 1,0621 | -.0005 | 19700 | 12100 |
| HERR 22 | MI 18 | 1,1255 | -.0005 | 1,1246 | -.0005 | 19700 | 12100 |
| HERR 24 N | MI 20 N | 1,2505 | -.0005 | 1,2496 | -.0005 | 15500 | 10300 |
| HERR 24 | MI 19 | 1,1880 | -.0005 | 1,1871 | -.0005 | 20800 | 13000 |
| HERR 24 | MI 20 | 1,2505 | -.0005 | 1,2496 | -.0005 | 20800 | 13000 |
| HERR 26 N | MI 21 N | 1,3130 | -.0005 | 1,3121 | -.0005 | 16400 | 1060 |
| HERR 26 | MI 21 | 1,3130 | -.0005 | 1,3121 | -.0005 | 22100 | 13300 |
| HERR 26 | MI 22 4S | 1,3755 | -.0005 | 1,3746 | -.0005 | 22100 | 13300 |
| HERR 28 N | MI 24 N | 1,5005 | -.0005 | 1,4996 | -.0005 | 18100 | 11200 |
| HERR 28 | MI 22 | 1,3755 | -.0005 | 1,3746 | -.0005 | 24400 | 14100 |
| HERR 28 | MI 23 | 1,4380 | -.0005 | 1,4371 | -.0005 | 24400 | 14100 |
| HERR 28 | MI 24 | 1,5005 | -.0005 | 1,4996 | -.0005 | 24400 | 14400 |
| HERR 30 | MI 25 4S | 1,5630 | -.0005 | 1,5621 | -.0005 | 25600 | 14400 |
| HERR 31 | MI 26 2S | 1,6255 | -.0005 | 1,6246 | -.0005 | 22400 | 12400 |
| HERR 32 N | MI 26 N | 1,6255 | -.0005 | 1,6246 | -.0005 | 20700 | 12000 |
| HERR 32 | MI 25 | 1,5630 | -.0005 | 1,5621 | -.0005 | 27900 | 15200 |
| HERR 32 | MI 26 | 1,6255 | -.0005 | 1,6246 | -.0005 | 27900 | 15200 |
| HERR 32 | MI 27 | 1,6880 | -.0005 | 1,6871 | -.0005 | 27900 | 15200 |
| HERR 36 N | MI 28 N | 1,7505 | -.0005 | 1,7496 | -.0005 | 39100 | 22400 |
| HERR 36 | MI 28 | 1,7505 | -.0005 | 1,7496 | -.0005 | 47400 | 26000 |
| HERR 36 | MI 30 | 1,8755 | -.0005 | 1,8746 | -.0005 | 47400 | 26000 |
| HERR 40 N | MI 32 N | 2,0005 | -.0005 | 1,9996 | -.0005 | 42900 | 23400 |
| HERR 40 | MI 31 | 1,9380 | -.0005 | 1,9371 | -.0005 | 52100 | 27200 |
| HERR 40 | MI 32 | 2,0005 | -.0005 | 1,9996 | -.0005 | 52100 | 27200 |
| HERR 40 | MI 34 | 2,1258 | -.0005 | 2,1247 | -.0005 | 52100 | 27200 |
