Produktdetails:
|
| Name: | Pleuel verwenden Nadelrollen- und Käfigbaugruppenlager | Kategorie: | Nadelrollen- und Käfiganordnung |
|---|---|---|---|
| Dichtungslösungen: | Offen, kein Siegel | Größe: | Wellendurchmesser von 8 mm bis 20 mm |
| Wälzkörper: | Nadelrolle | Käfigmaterial: | Stahl |
| Nadelrollenmaterial: | Lager Qualitätsstahl | Oberflächenbehandlung: | Besonders angefertigt |
| Markieren: | 8mm Nadel-Lager,Verbindungsstangennadel-Käfigversammlung,20mm Nadel-Lager |
||

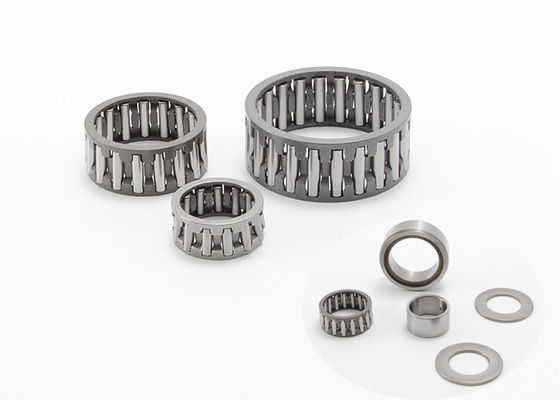

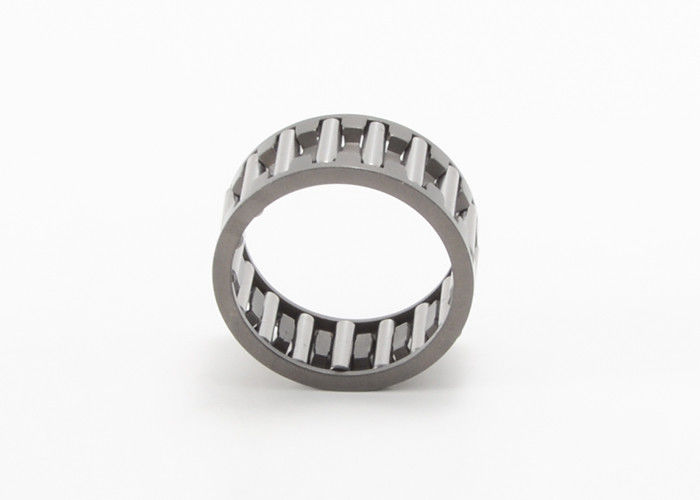

Verbindungsstangen verwenden die Nadel und Käfig-Versammlung, die KBK10X14X12 tragen
Die Stangegebrauchsnadel und die Käfigversammlung wird hauptsächlich für Maschine, Kompressor und anderen Kurbelführer verwendet.
Die Bezeichnung der Stangegebrauchsnadel und der Käfigversammlung wird aus Buchstaben und Zahl verfasst. Der Buchstabe KZK stellt reizbare Kiefernversammlung dar und KBK stellt Kolbenbolzenversammlung dar.
Die Nadel und die Käfigversammlung für KZK-Kurbelzapfen passt M-artigen Käfig mit zuverlässiger Leistung an. Sie hat spezielle Anforderung. Die Oberfläche des Käfigs kann Silber-überzogen oder Kupfer-überzogen sein.
Die Nadel und die Käfigversammlung für KBK-Kolbenbolzen ist zu KZK unterschiedlich (externer Führer für Kurbelzapfen). Er wird innerlich auf den Kolbenbolzen) geführt und so erhöht die Länge der Nadel.
Verbindungsstangen verwenden die Nadel und Käfig-Versammlung, die Details tragen:
|
Welle Durchmesser |
Tragen von Bezeichnung |
Masse Ca. |
Grenzmaße | Grundbeladungs-Bewertung | ||||
| Gegenwärtiger Code | Ursprünglicher Code | FW | Ew | Weil | Dynamisch | Statisch | ||
| Millimeter | g | Millimeter | N | |||||
| 8 | KBK8X11X10 | 39241/8 | 1,85 | 8 | 11 | 10 | 3500 | 4000 |
| KBK8X12X10 | 29242/8 | 2 | 8 | 12 | 10 | 3700 | 4100 | |
| 9 | KBK9X12X11.5 | 2,4 | 9 | 12 | 11,5 | 4200 | 4800 | |
| KBK9X12X13 | 49241/9 | 2,75 | 9 | 12 | 13 | 4600 | 5800 | |
| KBK9X12X14 | 3,5 | 9 | 12 | 14 | 4700 | 5900 | ||
| KBK9X13X12 | 39242/9 | 4,1 | 9 | 13 | 12 | 5300 | 5700 | |
| KBK9X13X12.5 | 4,9 | 9 | 13 | 12,5 | 5300 | 5700 | ||
| KBK9X13X13 | 39242/9 | 5,1 | 9 | 13 | 13 | 5350 | 5600 | |
| 10 | KBK10X13X8 | 29241/10 | 2 | 10 | 13 | 8 | 4000 | 5000 |
| KBK10X13X10 | 39241/10 | 2,4 | 10 | 13 | 10 | 4200 | 5200 | |
| KBK10X13X14.5 | 59241/10 | 5,1 | 10 | 13 | 14,5 | 5400 | 6600 | |
| KBK10X13X16 | 5,7 | 10 | 13 | 16 | 6800 | 7700 | ||
| KBK10X14X10 | 29242/10 | 3,4 | 10 | 14 | 10 | 4400 | 4600 | |
| KBK10X14X11 | 4 | 10 | 14 | 11 | 5200 | 5700 | ||
| KBK10X14X12 | 4,5 | 10 | 14 | 12 | 5400 | 6000 | ||
| KBK10X14X12.5 | 4,85 | 10 | 14 | 12,5 | 5600 | 6200 | ||
| KBK10X14X13 | 39242/10 | 5,4 | 10 | 14 | 13 | 5600 | 6200 | |
| 11 | KBK11X15X17 | 5 | 11 | 15 | 17 | 5200 | 7000 | |
| 12 | KBK12X15X13 | 49241/12 | 4,6 | 12 | 15 | 13 | 5500 | 7300 |
| KBK12X15X14.3 | 5,4 | 12 | 15 | 14,3 | 5800 | 7700 | ||
| KBK12X15X15 | 59241/12 | 5,6 | 12 | 15 | 15 | 5900 | 7800 | |
| KBK12X15X16.5 | 6,2 | 12 | 15 | 16,6 | 6800 | 9900 | ||
| KBK12X15X17 | 69241/12 | 6,3 | 12 | 15 | 17 | 7000 | 10000 | |
| KBK12X15X17.5 | 6,5 | 12 | 15 | 17,5 | 7000 | 10000 | ||
| KBK12X16X13 | 39242/12 | 6,7 | 12 | 16 | 13 | 6300 | 7600 | |
| KBK12X16X15 | 149242/12KY | 7,9 | 12 | 16 | 15 | 7500 | 9000 | |
| KBK12X16X15.5 | 8,3 | 12 | 16 | 15,5 | 7600 | 10000 | ||
| KBK12X16X16 | 59241/12 | 8,5 | 12 | 16 | 16 | 7800 | 9300 | |
| KBK12X16X17 | 59242/12 | 9,2 | 12 | 16 | 17 | 7900 | 9400 | |
| KBK12X17X14 | 8 | 12 | 17 | 14 | 8000 | 9500 | ||
| KBK12X17X14.3 | 8,4 | 12 | 17 | 14,3 | 8000 | 9500 | ||
| KBK19X17X14.8 | 8,8 | 12 | 17 | 14,8 | 8300 | 9800 | ||
| 13 | KBK13X17X14.5 | 7,1 | 13 | 17 | 14,5 | 8300 | 10200 | |
| KBK13X17X17.5 | 8,6 | 13 | 17 | 17,5 | 9500 | 12100 | ||
| 14 | KBK14X18X10 | 29241/14 | 4,6 | 14 | 18 | 10 | 6260 | 7400 |
| KBK14X18X12 | 6,6 | 14 | 18 | 12 | 6380 | 7570 | ||
| KBK14X18X13 | 39241/14 | 7,6 | 14 | 18 | 13 | 7300 | 8700 | |
| KBK14X18X14 | 6,33 | 14 | 18 | 14 | 7400 | 8800 | ||
| KBK14X18X14.5 | 8 | 14 | 18 | 14,5 | 7400 | 8800 | ||
| 14 | KBK14X18X15 | 49241/14 | 8,3 | 14 | 18 | 15 | 7600 | 8990 |
| KBK14X18X16.5 | 9,6 | 14 | 18 | 16,5 | 8800 | 9700 | ||
| KBK14X18X17 | 59241/14 | 10,1 | 14 | 18 | 17 | 8900 | 9800 | |
| KBK14X18X20 | 69241/14 | 12 | 14 | 18 | 20 | 9000 | 10100 | |
| KBK14X18X21 | 13 | 14 | 18 | 21 | 10500 | 12400 | ||
| KBK14X19X22 | 14 | 14 | 18 | 22 | 11100 | 13100 | ||
| KBK14X18X17 | 49242/14K | 10,3 | 14 | 19 | 17 | 11100 | 13100 | |
| 15 | KBK15X19X10 | 29241/15Y | 5 | 15 | 19 | 10 | 6500 | 8600 |
| KBK15X19X18 | 11 | 15 | 19 | 18 | 9900 | 11300 | ||
| KBK15X19X19 | 12 | 15 | 19 | 19 | 10100 | 12800 | ||
| KBK15X19X20 | 69241/15 | 12,9 | 15 | 19 | 20 | 11300 | 15500 | |
| KBK15X20X24 | 18,6 | 15 | 20 | 24 | 14100 | 20000 | ||
| 16 | KBK16X20X19 | SZ-433 | 12 | 16 | 20 | 19 | 11700 | 16800 |
| KBK16X20X20 | 69241/16Y | 13,4 | 16 | 20 | 20 | 12900 | 17600 | |
| KBK16X20X21 | 14 | 16 | 20 | 21 | 12900 | 17600 | ||
| KBK16X20X22 | 15 | 16 | 20 | 22 | 13000 | 18700 | ||
| KBK16X21X19 | 59242/16 | 16 | 16 | 21 | 19 | 13000 | 18700 | |
| 17,5 | KBK17.5X22X16 | 9,3 | 17,5 | 22 | 16 | 11000 | 16300 | |
| 18 | KBK18X22X22 | 16,9 | 18 | 22 | 22 | 11500 | 17700 | |
| KBK18X22X23.5 | 18 | 18 | 22 | 23,5 | 11900 | 19000 | ||
| KBK18X22X24 | 18,4 | 18 | 22 | 24 | 12000 | 20000 | ||
| KBK18X22X25 | 19,1 | 18 | 22 | 25 | 12700 | 20100 | ||
| KBK18X23X21 | 18 | 18 | 23 | 21 | 9900 | 10100 | ||
| KBK18X23X23 | 69242/18 | 20 | 18 | 23 | 23 | 10500 | 12000 | |
| KBK18X24X20 | 49243/18 | 20 | 18 | 24 | 20 | 20000 | 25000 | |
| 20 | KBK20X24X30 | 22,1 | 20 | 24 | 30 | 14900 | 25500 | |
| KBK20X25X22 | 19,5 | 20 | 25 | 22 | 15200 | 22300 | ||
| KBK20X25X25 | 23 | 20 | 25 | 25 | 17100 | 24000 |
