Produktdetails:
|
| Name: | Rampen- und Rollenkupplungen (Einweg-Nockenkupplungen) | Material: | Hochlegierter Lagerqualitätsstahl AISI52100 |
|---|---|---|---|
| Kupplungstyp: | Rampen- und Rollenkupplungen | Kupplungsanwendung: | Backstopping, Indizierung, Überlauf |
| Größenbereich: | Bohrungsgrößen von 6 mm bis 80 mm | Andere Eigenschaften: | nicht lagerunterstützt, externe Lagerunterstützung erforderlich |
| Schmierung: | Erforderlich | Abdichtung: | Erforderlich |
ALS eine Weisen-Kupplung, die externe Lagergestell-erforderliche Endanschlag-Kupplung trägt
Überlauf, indexierend, externes Lagergestell Backstopping erfordert, Rampe u. Rollen-Kupplungen

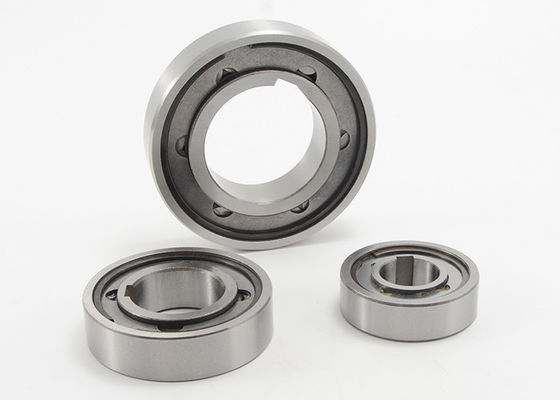

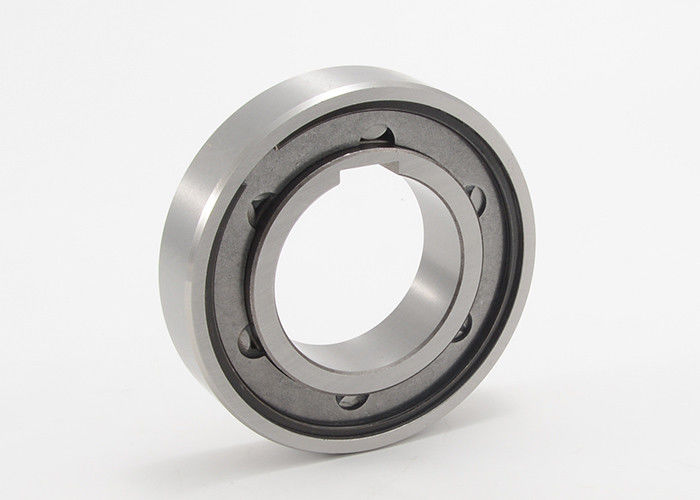

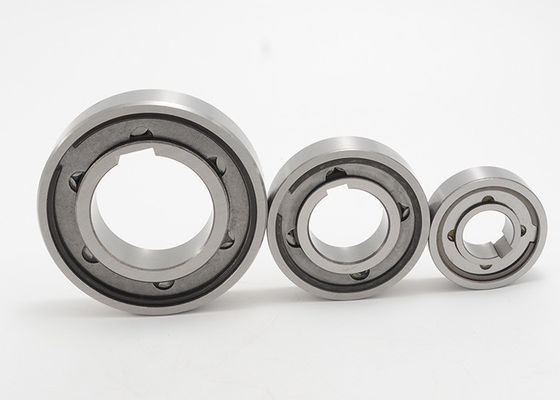

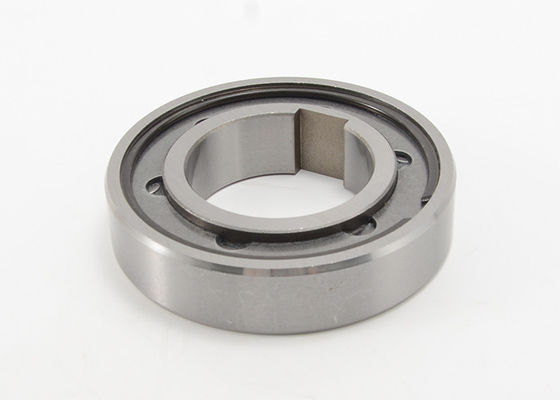

Vorbildliches AS ist eine Rampen- u. Rollenart Kupplung, das gestützte Nichtlager. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung werden angefordert. Außerhalb der Maße sind die selben wie Reihen 62 Kugellager nominal. Eine typische Anordnung ist, diese Art neben einer tragenden Reihe 62 zu installieren, innerhalb der gleichen Standorttoleranzen. Der Innenring wird zur Welle befestigt (außer Größe 6 Millimeter-Bohrung).
Der Außenring hat eine positive Toleranz r6, zum ein Einpress in einer Wohnung H7 zu geben. Die äußere Wohnung muss genug stark sein, nicht nach Versammlung zu erweitern. Dieser Entwurf kann eine axiale Versetzung von innerem und Außenring von ± S/2. annehmen. Diese Kupplungen sind Öl eintauchten an der Fabrik aber müssen zum richtigen Niveau vor Operation gefüllt werden. Diese Kupplung ist für Ölschmierung bestimmt. Für Fettschmierung verringern Sie die maximale Überlaufgeschwindigkeit bis 50% von aufgeführtem Wert.
Typische Befestigungsanordnung
Die AS-Kupplung muss neben Lagern angebracht werden, um die Konzentrizität zur Verfügung zu stellen und alle axialen und Radiallasten zu stützen. Öl- oder Fettschmierung muss zusammen mit Dichtungen zur Verfügung gestellt werden, um das Schmiermittel zu behalten.
Spezifikationen:
| Art | Bohrungsgrößen | Keyseats | Maß (Millimeter) | Max. Torque (Nanometer) | Max. Overrunning Speed (U/min) | Widerstand nach Streit (Ncm) | Nettogewicht (Kilogramm) | ||||||
| d | Dr6 | D5 | L | s | e | f | Innenring | Außenring | |||||
| AS6 | 6 | Kein | 19 | 15,8 | 6 | 0,8 | 0,6 | 0,3 | 1,7 | 5000 | 7500 | 0,18 | 0,01 |
| AS8 | 8 | 2 x 1 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 3,0 | 4300 | 6500 | 0,24 | 0,02 |
| AS10 | 10 | 3 x 1,4 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 5,4 | 3500 | 5200 | 0,36 | 0,03 |
| AS12 | 12 | 4 x 1,8 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 10,0 | 3200 | 4800 | 0,48 | 0,04 |
| AS15 | 15 | 5 x 1,2 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 11,0 | 2800 | 4300 | 0,7 | 0,05 |
| AS20 | 20 | 6 x 1,6 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 32,0 | 2200 | 3300 | 1,4 | 0,12 |
| AS25 | 25 | 8 x 2 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 45,0 | 1900 | 2900 | 2,4 | 0,14 |
| AS30 | 30 | 8 x 2 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 72,0 | 1600 | 2400 | 7,8 | 0,22 |
| AS35 | 35 | 10 x 2,4 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 114,0 | 1300 | 2000 | 9 | 0,31 |
| AS40 | 40 | 12 x 2,2 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 148,0 | 1200 | 1800 | 10 | 0,39 |
| AS45 | 45 | 14 x 2,1 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 174,0 | 1000 | 1600 | 11 | 0,44 |
| AS50 | 50 | 14 x 2,1 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 184,0 | 950 | 1500 | 13 | 0,49 |
| AS55 | 55 | 16 x 2,4 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 246,0 | 800 | 1300 | 14 | 0,66 |
| AS60 | 60 | 18 x 2,3 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 406,0 | 700 | 1100 | 26 | 0,81 |
| AS80 | 80 | 22 x 3,1 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 850,0 | 600 | 900 | 58 | 1,41 |
