Produktdetails:
|
| Name: | Nockenkupplung der BB-Serie | Bau: | Metallschild auf der einen Seite, Halterung auf der anderen Seite. |
|---|---|---|---|
| Material: | Hochlegierter Lagerqualitätsstahl | Keilnut: | Typencode mit Suffix "K", hat Passfedernut |
| Abdichtung: | Ja | Größenbereich: | Bohrungsgrößen von 8 mm bis 200 mm |
| Pfeil auf dem Innenring: | Ja, der Pfeil auf dem Innenring zeigt die Richtung des Eingriffs des Innenrings an. | . Betriebstemperaturbereich: | –30 °C bis +100 °C |
| Markieren: | Überlauf von einem Weisen-Kupplungs-Lager,BB-Reihe ein Weisen-Kupplungs-Lager,allgemeines Starterkupplungslager |
||
Überlauf und allgemeine Nocken-Kupplung BB Reihe ein Weisen-Kupplungs-Lager

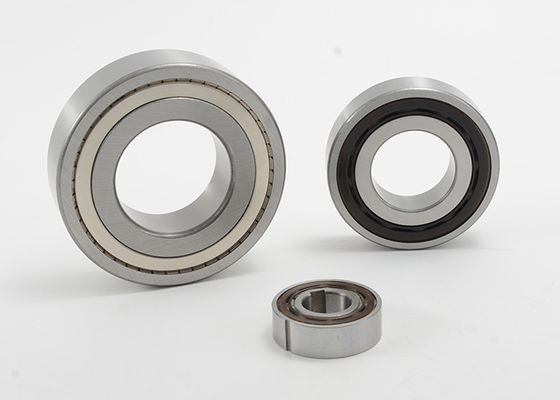

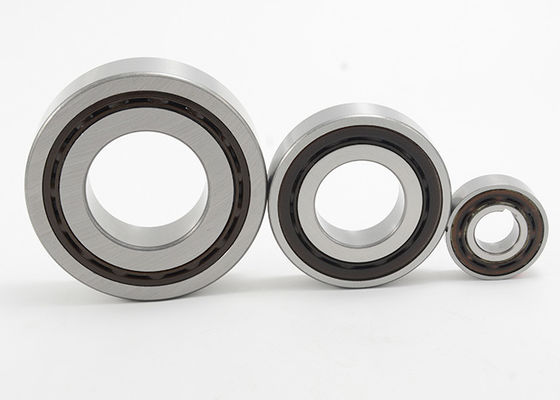

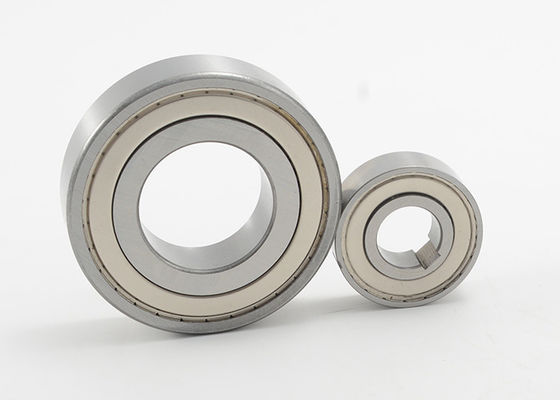

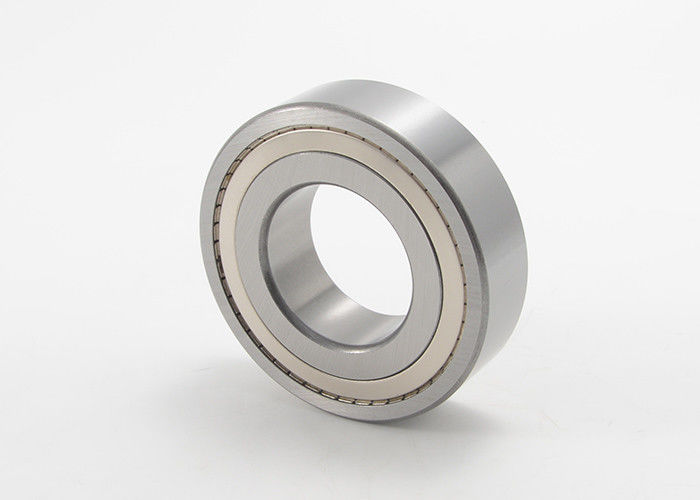

BB Reihen-Nocken-Kupplungen sind eine Kombination eines Kugellagers mit 62 Reihen und der Nockenartkupplung. Diese Einheiten sind für Einpreßanwendungen bestimmt und sind verfügbar in fünf Veränderungen, Kombinationen des Metallschildes oder der Staubschützenden Siegelart und mit oder ohne Keilnuten auf dem inneren und/oder dem Außenring, Entwurf und Anwendungsflexibilität zu erlauben. BB Reiheneinheiten kommen das geschmierte Fett, aber Metall schirmte Art kann für Ölbadschmierung angepasst werden ab.
Allgemeine Informationen der Installation und der Verwendung für das Tragen der Art Nocken-Kupplung
1. Art Nocken-Kupplungs-Reihe tragend, sind für Einpreßinstallation bestimmt.
2. BB-1K und BB-2GD 1K Reihen haben eine Keilnute auf dem Innenring. Keilnuten, ausgenommen Größe 25 werden durch LÄRM 6885. 3, BB40-1K hergestellt und BB40-2GD 1K wird durch LÄRM 6885 hergestellt. 1.
3. BB-2K Reihe hat eine Keilnute auf dem inneren und Außenring.
4. Korrekte Störungsmaße an der Welle und an der Wohnung müssen aufrechterhalten werden, um maximale Lager- und Kupplungsleistung zu erhalten.
5. Beziehen Sie sich die auf Tabelle in der nächsten Seite für Toleranz der Welle und der Wohnung für jede Reihe.
6. BB-2GD und BB-2GD 1K Reihen haben spezielle Lippendichtungen für den effektiven Schutz gegen Staub.
7. Der Pfeil auf dem Innenring zeigt die Richtung des Innenringengagierens.
8. Um die Kupplung zu installieren, benutzen Sie ein Pressewerkzeug des passenden Durchmessers um sogar Druck über dem gesamten Gesicht vom inneren und vom Außenring anzuwenden.
9. Hämmern Sie oder treffen Sie anderen Schock nicht auf die Kupplung zu.
10. Vergewissern Sie sich, dass die Wohnung genügend Stärke hat, zum des Drucks zu widerstehen, der für die passende Installation der Presse der Kupplung erfordert wird.
11. Betriebstemperaturbereich: – 30°C zu +100°C (konsultieren Sie uns für die Temperatur, die diese Strecke übersteigt).
Schmierung
1. Da Fett bereits vor Lieferung aufgetragen wird, gibt es keinen Bedarf, vor Gebrauch zuzutreffen und einzufetten.
2. Wenn die Kupplung mit einem Ölschmiermittel benutzt wird, sollte die Ölschmierung innerhalb der Einheit immer angewendet werden.
3. Benutzen Sie nicht Fette oder Schmiermittel mit EP-Zusätzen.
Beispiel, wie zur Bestellnummer: BB-Reihe Nocken-Kupplungsbasiseinheit
| Reihe | Größe (gebohrte Identifikation.) | Bau | Spezifikationen | |||
| Tragen von Reihe | Innerhalb Durchmessers. | Drehmoment-Kapazität | ||||
| lb.ft | (Nanometer) | |||||
| BB: Ideal für allgemeine Anwendungen | 15 | Freier Raum: Metallschild auf einer Seite, Halter auf anderer Seite | 6202 | 15mm | 21 | (29) |
| 17 | 6203 | 17mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Beispiel, wie zur Bestellnummer: BB-Reihe Nocken-Kupplung mit Schlüssel u. Keilnute
| Reihe | Größe (gebohrte Identifikation.) | Keilnute | Schlüsselspezifikationen | |
|
Innenring Länge b x h x |
Außenring b x h x Länge |
|||
| BB: Ideal für allgemeine Anwendungen | 15 |
K: Metallschild auf einer Seite, Halter auf anderer Seite. Keilnute auf Innendurchmesser der Nocken-Kupplung. Schließt Schlüssel ein.
KK: Metallschild auf einer Seite, Halter auf anderer Seite. Keilnute auf innerem und Außendurchmesser der Nocken-Kupplung. Schließt beide Schlüssel ein
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
Beispiel, wie zur Bestellnummer: BB-Reihe Nocken-Kupplung mit Gummidichtungen
| Reihe | Größe (gebohrte Identifikation.) | Bau | Spezifikationen | |||
| Tragen von Reihe | Innerhalb Durchmessers. | Drehmoment-Kapazität | ||||
| lb.ft | (Nanometer) | |||||
| BB: Ideal für allgemeine Anwendungen | 15 | GD: Gummidichtungen onboth Seiten | 6202 | 15mm | 21 | (29) |
| 17 | 6203 | 17mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Beispiel, wie zur Bestellnummer: BB-Reihe Nocken-Kupplung mit Gummidichtungen und Keilnuten
| Reihe | Größe (gebohrte Identifikation.) | Bau | Keilnute | Schlüsselspezifikationen | |
|
Innenring Länge b x h x |
Außenring b x h x Länge |
||||
| BB: Ideal für allgemeine Anwendungen | 15 |
GD: Gummidichtungen auf beiden Seiten
|
K: Keilnute auf Innendurchmesser der Nocken-Kupplung und schließt Schlüssel ein | 5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | |||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | |||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | |||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | |||
BB Reihen-Nocken-Kupplungs-Maße:
| Art | B | C | D (Außenring Identifikation.) | r | Lagerbelastungen | ||||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Dynamisches (N) | Statisches (N) | ||||
| BB15 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 5950 | 3230 |
| BB17 | 12 | 17 | 40 | 17 | 36,1 | 36,45 | 0,6 | 7000 | 3700 |
| BB20 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1,0 | 8500 | 4900 |
| BB25 | 15 | 20 | 52 | 25 | 47,1 | 47,05 | 1,0 | 10700 | 6300 |
| BB30 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1,0 | 11900 | 7900 |
| BB35 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1,1 | 13500 | 9700 |
| BB40 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1,1 | 14500 | 11700 |
Spezifikationen:
| Art | Drehmoment-Kapazität (Nanometer) | Widerstand-Drehmoment (Nanometer) | Max. Overrunning Speed (U/min) | Nettogewicht (g) | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Innenring | Außenring | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| BB15 | 29 | 0,010 | 0,040 | 3600 | 2000 | 50 | 70 |
| BB17 | 43 | 0,010 | 0,050 | 3500 | 1900 | 80 | 100 |
| BB20 | 61 | 0,014 | 0,055 | 3000 | 1600 | 120 | 150 |
| BB25 | 78 | 0,017 | 0,055 | 2500 | 1400 | 150 | 200 |
| BB30 | 140 | 0,030 | 0,058 | 2000 | 1100 | 230 | 280 |
| BB35 | 173 | 0,034 | 0,060 | 1800 | 1000 | 320 | 410 |
| BB40 | 260 | 0,040 | 0,080 | 1800 | 900 | 400 | 600 |
Maße der Keilnute und des Schlüsselschlitzes:
| Art | b2js10 | T1 | T2 | b1js9 | t | Innenring-Schlüssel | Außenring-Schlüssel | |
| BB15-1K-K | BB15-2GD 1K-K | 5,0 | 1,9 | 1,2 | - | - | - | - |
| BB15-2K-K | - | 2,0 | 0,6 | 5 x 3 x 11 | 2 x 2 x 11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5,0 | 1,9 | 1,2 | - | - | - | - |
| BB17-2K-K | - | 2,0 | 1,0 | X12 5 x 3 | X12 2 x 2 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6,0 | 2,5 | 1,6 | - | - | - | - |
| BB20-2K-K | - | 3,0 | 1,5 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8,0 | 3,6 | 1,5 | - | - | - | - |
| BB25-2K-K | - | 6,0 | 2,0 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8,0 | 3,1 | 2,0 | - | - | - | - |
| BB30-2K-K | - | 6,0 | 2,0 | 8 x5 x 16 | 6 x 4 x 16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10,0 | 3,7 | 2,4 | - | - | - | - |
| BB35-2K-K | - | 8,0 | 2,5 | 10 x6 x 17 | 8x 5x 17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12,0 | 5,0 | 3,3 | - | - | - | - |
| BB40-2K-K | - | 10,0 | 3,0 | 12x 8 x 22 | 10 x6 x 22 | |||
Beispiel, wie zur Bestellnummer: BB-Reihe Nocken-Kupplung mit Schlüssel u. Keilnute
| Reihe | Größe (gebohrte Identifikation.) | Keilnute | Schlüsselspezifikationen | |
|
Innenring Länge b x h x |
Außenring b x h x Länge |
|||
| BB: Ideal für allgemeine Anwendungen | 15 |
K: Metallschild auf einer Seite, Halter auf anderer Seite. Keilnute auf Innendurchmesser der Nocken-Kupplung. Schließt Schlüssel ein.
KK: Metallschild auf einer Seite, Halter auf anderer Seite. Keilnute auf innerem und Außendurchmesser der Nocken-Kupplung. Schließt beide Schlüssel ein
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | X12 5 x 3 | X12 2 x 2 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
