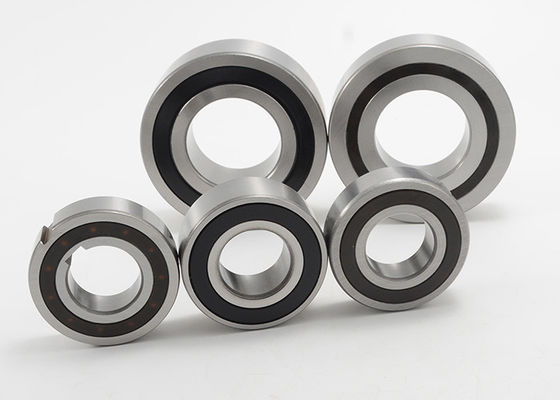

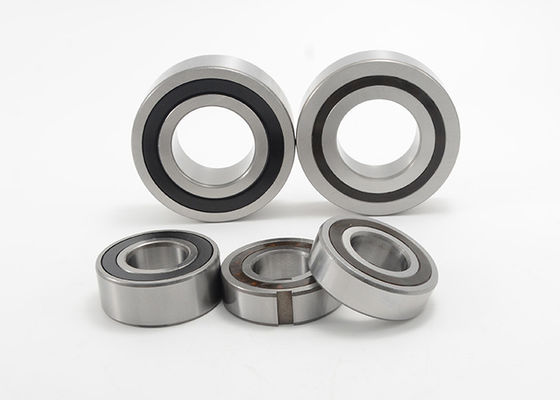

Indexieren, die Weise der Starter-Kupplungs-überlaufend eine, die CSK20PP mit Keilnute trägt

Überholkupplungen, die Backstopping-Lager mit Keilnute CSK20PP indexierend überlaufen

Weise der Überholkupplungs-eine, die das Tragen als verwendet werden kann, freiläuft und kann im Endanschlag verwendet werden, überlaufen oder Anwendungen indexieren. Laufen Sie Lager werden gekennzeichnet durch ihre Fähigkeit, sich in nur eine Richtung zu drehen und Drehmoment folglich zu übertragen frei, während, einen nullrückprall habend. Ihnen werden gefüllt mit Fett geliefert und sind niedrige Wartung. Das Drehmoment wird auf das innere und den Außenring durch einen externen Schlüsselkanal der Wohnung und auf die Welle durch einen internen Schlüsselkanal übertragen.

CSK. P

CSK. P hat den gleichen Bau und äußeren Maße als Art CSK, aber hat eine Keilnute auf dem Innenring. Diese Kupplungen können an einer Welle bei empfohlener Toleranz k6 angebracht werden und der Außenring muss in eine steife Wohnung bei einer empfohlenen Toleranz N6 gedrängt werden. Die resultierenden Wohnungs- und Wellendurchmesser müssen überprüft werden, um zu garantieren, dass das Lager ausreichende Radialfreigaben hat.

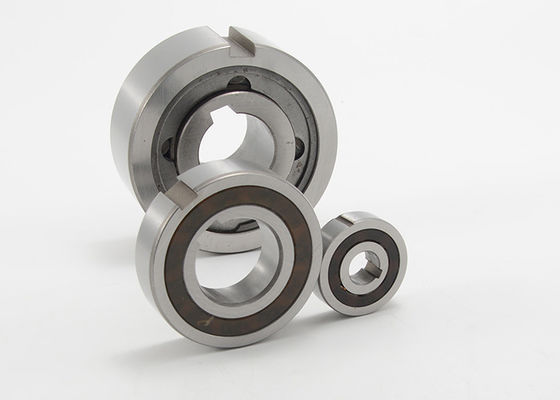

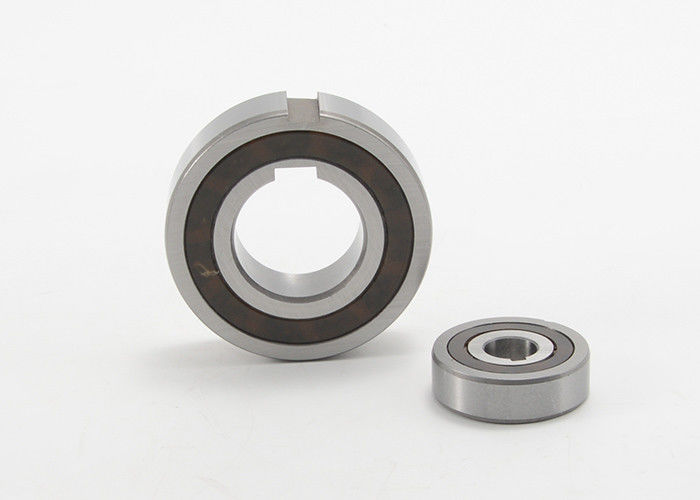

CSK. .PP

CSK. .PP kennzeichnet eine Keilnute auf dem inneren und Außenring. Die empfohlenen Befestigungstoleranzen sind k6 auf der Welle und K6 in der steifen Wohnung. Eine h6 Toleranz auf der Welle oder H6 in der Wohnung sind auch für eine helle Einpreßversammlung annehmbar. Immer Kontrolle, zu garantieren, dass das Lager ausreichende Radialfreigaben hat. Betriebstemperatur: 21 zu 140°F (- 6 bis 60°C). Spezielle Fette sind für Betriebstemperaturen verfügbar: -40 zu 212°F (- 40 zu 100°C

Typische Befestigungsanordnung

Das vorbildliche CSK. P-Kupplungen müssen an der Welle mit Kunden befestigt werden lieferten Sicherungsring, Stellring, Distanzscheibe, etc. Der Außenring wird mit einem Einpress an eine Toleranz N6 befestigt. Die vorbildlichen Kupplungen CSK. .PP haben einen Keyseat auf beiden Rennen und müssen durch Kunde gelieferten Sicherungsring, Stellring, Distanzscheibe, etc. gesichert werden.

Überlauf, Index-Bewegung, Entwurf des Backstopping-Lager-Umschlag-(62 Reihe), Überholkupplungs-Spezifikationen:
