Produktdetails:
|
| Name: | Klemmkupplungen | Kupplungstyp: | Klemmkupplung |
|---|---|---|---|
| Kupplungsanwendung: | Backstopping, Indizierung, Überlauf | Lagerunterstützung: | Ball |
| Keilnut in Bohrung: | Keine drin | Keilnut am Außenring: | keine |
| Schmierungstyp: | Fett | Tragen des Materials: | Chromstahl 100Cr6 |
| Markieren: | Indexieren eins des Weisenstarter-Kupplungslagers,Backstopping ein Weisenstarter-Kupplungslager,Überlauf der gezogenen Schalenrollenkupplung |
||

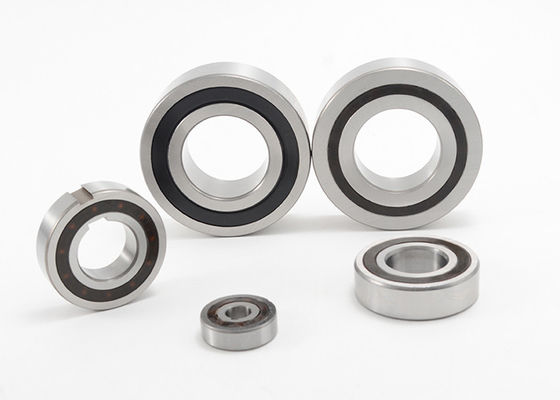

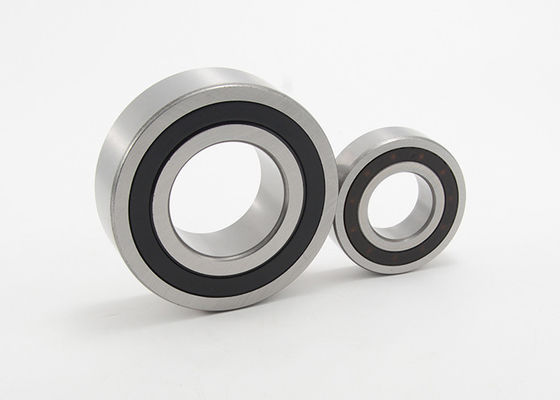

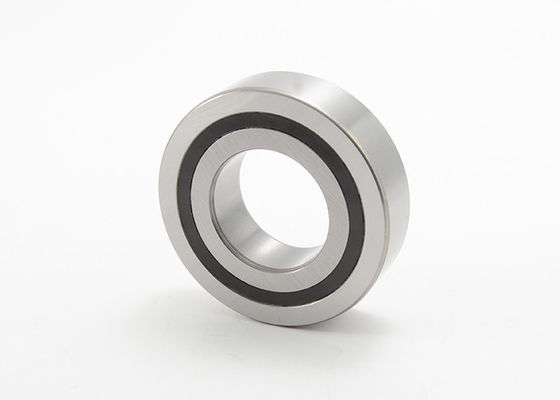

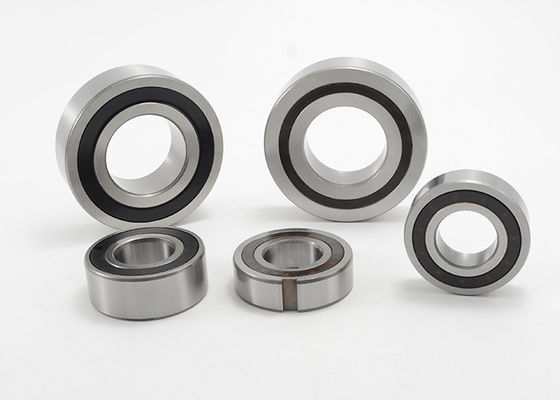

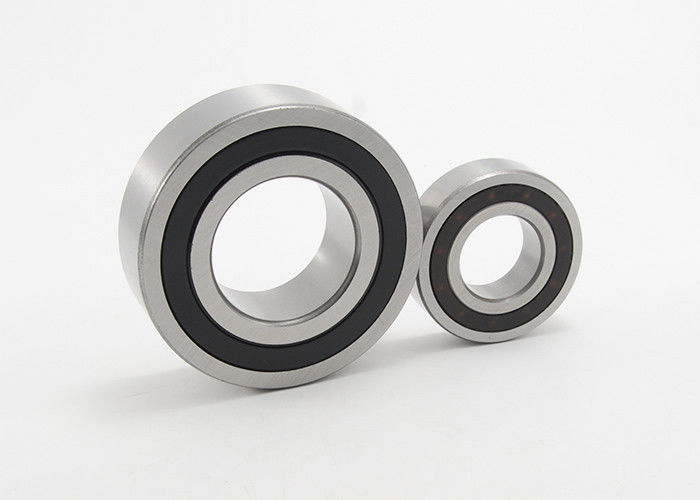

Eine Weisen-Kupplung, die Backstopping indexierend trägt Überholkupplungen CSK20 überläuft
CSK
Art CSK ist eine Keilnart die Kupplung, die in ein Kugellager mit 62 Reihen integriert wird (ausgenommen Größen 8 und 40).
Es ist das Tragen gestützt, das versendete Fett, das gegen den Staub geschmiert wird und geschützt ist, der als .012" größer ist (.3mm) Durchmesser. Der Gebrauch von zusätzlicher „nylos“ Art Dichtungen wird empfohlen, besonders wenn die Betriebstemperatur 122°F übersteigt (50°C).
Ölbadschmierung ist auch möglich, wenn das ursprüngliche Fett zuerst unter Verwendung eines passenden Lösungsmittels ausgefüllt wird.
Drehmomentübertragung wird von einer Einpreßversammlung in eine steife äußere Wohnung bei einer empfohlenen Toleranz N6 und auf eine Welle bei einer empfohlenen Toleranz n6 sichergestellt. Die resultierenden Wohnungs- und Wellendurchmesser müssen überprüft werden, um zu garantieren, dass das Lager ausreichende Radialfreigaben hat.
Die tragende Radialanfangsfreigabe wird an C5 eingestellt, und wird wenn unter Verwendung des Einpress verringert, wie spezifiziert.
Ein Rennen wird geklebt möglicherweise. Wenn beide Rennen geklebt werden sollen, wird Leistung verringert, oder eine Lagerluft C3 ist notwendig.
Betriebstemperatur: 21 zu 140°F (- 6 bis 60°C).
Spezielles Fett verfügbar für Betriebstemperaturen: -40 zu 212°F (- 40 bis 100°C)
CSK..2RS
CSK..2RS-Kupplungen sind .197" (5mm) breiter als eine Standard-62 tragende Reihe, da sie mit Lippendichtungen für Ganzwäscheanwendungen ausgerüstet werden.
Eine Weisen-Kupplung, die Backstopping indexierend trägt Überholkupplungs-Spezifikationen überläuft:
| Art | Tragen von Reihe | Maß (Millimeter) | Lagerbelastungen | Max. Overrunning Speed (U/min) | Drehmoment-Kapazität (Nanometer) | Nettogewicht (Kilogramm) | Widerstand nach Streit (Ncm) | |||
| d | D | L | Dynamisch (kN) | Statisch (kN) | ||||||
| CSK8 | 8 | 22 | 9 | 3,28 | 0,86 | 15000 | 2,5 | 0,015 | 0,5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6,1 | 2,77 | 10000 | 9,3 | 0,040 | 0,7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7,4 | 3,42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7,9 | 3,8 | 7350 | 30 | 0,070 | 1,1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9,4 | 4,46 | 6000 | 50 | 0,110 | 1,3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10,7 | 5,46 | 5200 | 85 | 0,140 | 2,0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11,7 | 6,45 | 4200 | 138 | 0,210 | 4,4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12,6 | 7,28 | 3600 | 175 | 0,300 | 5,8 |
| CSK40 | - | 40 | 80 | 22 | 15,54 | 12,25 | 3000 | 325 | 0,500 | 7,0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3,28 | 0,86 | 15000 | 2,5 | 0,015 | 0,8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6,1 | 2,77 | 10000 | 9,3 | 0,050 | 3,0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7,4 | 3,42 | 8400 | 17 | 0,070 | 4,0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7,9 | 3,8 | 7350 | 30 | 0,090 | 5,6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9,4 | 4,46 | 6000 | 50 | 0,145 | 6,0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10,7 | 5,46 | 5200 | 83 | 0,175 | 6,0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11,7 | 6,45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12,6 | 7,28 | 3600 | 175 | 0,400 | 8,2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15,54 | 12,25 | 3000 | 325 | 0,600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7,4 | 3,42 | 8400 | 15 | 0,055 | 0,9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7,9 | 3,8 | 7350 | 28 | 0,065 | 1,1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10,7 | 5,46 | 6200 | 78 | 0,100 | 1,3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12,3 | 7,88 | 5300 | 85 | 0,180 | 2,2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17,3 | 11,51 | 4400 | 145 | 0,260 | 4,4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21,73 | 15,82 | 3800 | 205 | 0,415 | 5,8 |
