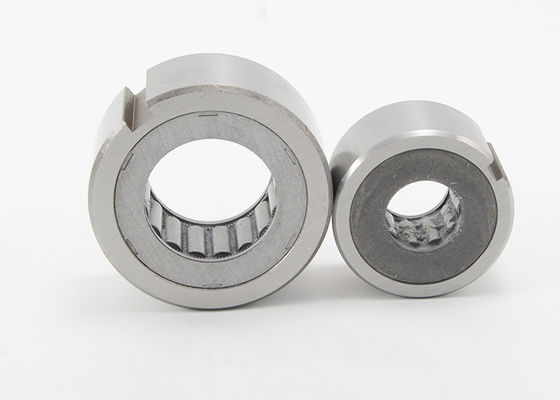

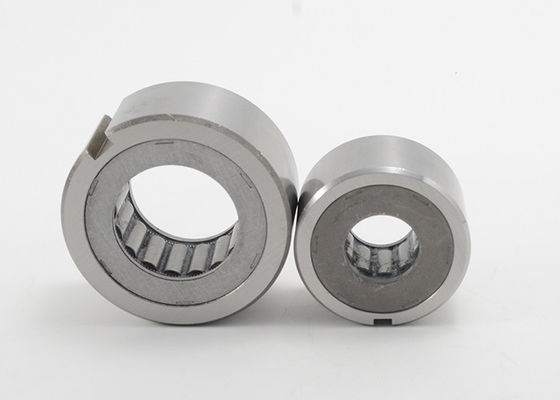

Produktdetails:
|
| Name: | B205 Nockenkupplung | Material: | Hochlegierter Lagerqualitätsstahl |
|---|---|---|---|
| Kupplungstyp: | Nockenkupplung, wellenmontierter Typ | Eine Richtungskupplung: | Ja |
| Eingabetyp: | Hohle Bohrung | Bohrungsprofil: | Gerade | Fertig bearbeitet |
| Montagemethode: | Auf Welle montiert | Anwendungen: | Rücklaufsperren in Getrieben und als Komponenten in Steuerzahnradanwendungen |
| Markieren: | Welle brachte One Directions-Kupplung an,Kupplung B205 One Direction,hohles gebohrtes Weisentragen des Starters einer |
||

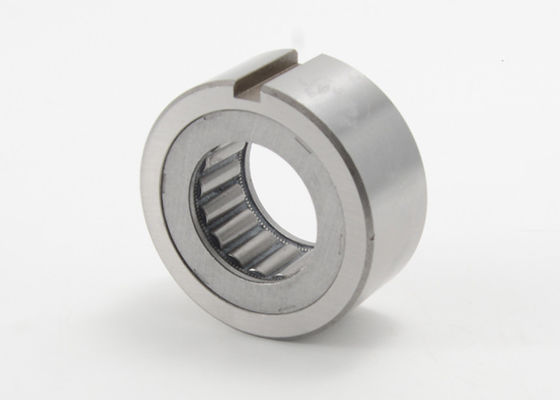

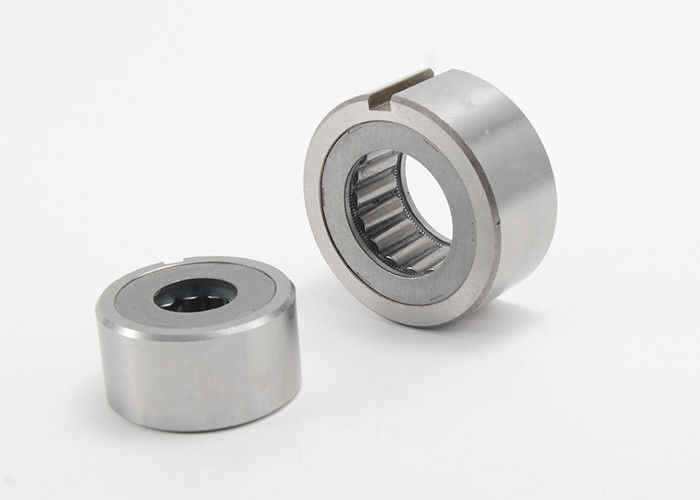

Des Nocken-B205 Weisen-Lager Kupplungsachsen-angebrachte Typ- einsrichtungs-der Kupplungs-eine
Produktions-Beschreibung
Art B200 ist eine nicht tragende gestützte Keilnart freilaufen. Die Keile laufen direkt auf der Welle, die vom Benutzer zur Verfügung gestellt wird. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.
Eine typische Anordnung ist, diese Art neben einem Lager auf die nächste Seite wie gezeigt zu installieren. Die Unterkunftbohrung, zum des Außenrings zu empfangen wird bei einer Toleranz H7 maschinell bearbeitet. Ein Schlüssel überträgt das Drehmoment. Die Welle, auf der die Keile laufen, muss eine Oberflächenhärte von HRc 60 bis 62 für eine fertige Tiefe von 0,6 Millimeter-Minimum haben. Kernhärte sollte HRc 35 bis 45 sein. Oberflächenrauigkeit darf CLA 22 nicht übersteigen. Maximale Welle spitzen sich 0,01 Millimeter pro 50 Millimeter-Länge zu. Konzentrizität zwischen Welle und Unterkunftbohrung sollte innerhalb TIR aufrechterhalten werden 0,05 Millimeter.
Die bevorzugte Schmierung ist Öl. Der Stieber-Entwurf erlaubt den Gebrauch der meisten allgemeinen Schmiermittel, die in der Kraftübertragung einschließlich Getriebeöle mit EP-Zusätzen benutzt werden. Erforderlichenfalls ist Fettschmierung auch möglich.
Installation und Verwendung
Nocken-Kupplung der Reihen-1.B200 ist die angebrachte Welle, also muss die Welle, an der die Kupplung angebracht wird, zu Fall-Tiefe Rc 56-60 und 1,5 verhärtet werden Millimeter, nachdem man gerieben hat. Schleifen zum Ende 1.5S (16micro-inch). Die Verjüngung dieser Welle sollte 0,01 Millimeter pro 50mm nicht übersteigen.
2. Für Installation der Kupplung bringen Sie die Kupplung mit Lagern an beiden Seiten oder an einer Seite, um Konzentrizität zwischen der Welle und dem Kupplungsaußenring zu erhalten an und Radialstrahl oder Axialkräfte aufzunehmen, die möglicherweise an dem Außenring oder der Welle arbeiten. Sehen Sie das Installationsbeispiel.
3. Die Kupplung sollte an der Welle angebracht werden, indem man sie in die Richtung dreht, die durch den Pfeil markiert wird, der auf der Kupplungsscheibe gezeigt wird. Treffen Sie Schock nicht auf die Kupplung zu, indem Sie hämmern.
4. Die Kupplungen haben die gleichen Außendurchmesseren wie die Lager, die in der Tabelle oben gezeigt werden. Gebohrte Toleranz der Wohnung, in der die Kupplung zusammengebaut wird, sollte innerhalb des Bereiches sein, der in der Tabelle unten gezeigt wird.
5. Für Index-Bewegung wird Ölschmierung empfohlen.
6. Konzentrizität der Unterkunftbohrung und der Welle sollte innerhalb 0,05 Millimeters sein.
7. Schlüsselprofil sollte mit JIS B1301-1959 übereinstimmen
| Modell | Toleranz der Unterkunft der Bohrung (Millimeter) |
| B203, B204 | +0 bis + 0,025 |
| B205, B206, B207, B208 | +0 bis + 0,030 |
| B210, B211, B212, B213 | +0 bis + 0,035 |
| B214 | +0 bis + 0,040 |
200 Reihen-Nocken-Kupplungs-Spezifikationen:
| Art | Tragen von Reihe | Keyseats | Maß (Millimeter) | Max. Torque (Nanometer) | Widerstand-Drehmoment (Nanometer) | Max. Overrunning Speed (U/min) | Max. Indexing (Cpm) | Nettogewicht (Kilogramm) | |||
| B | C (Durchmesser der Welle) | Welle | Außenring | ||||||||
| B203 | 6203 | 4 x 2,5 | 25 | 40 | 16,51 | 39,2 | 0,098 | 2400 | 500 | 150 | 0,23 |
| B204 | 6204 | 5 x 3 | 25 | 47 | 18,796 | 58,8 | 0,098 | 2400 | 500 | 150 | 0,34 |
| B205 | 6205 | 5 x 3 | 25 | 52 | 23,622 | 98 | 0,196 | 1800 | 400 | 150 | 0,45 |
| B206 | 6206 | 7 x 4 | 28 | 62 | 32,766 | 235 | 0,196 | 1800 | 350 | 150 | 0,68 |
| B207 | 6207 | 7 x 4 | 28 | 72 | 42,088 | 372 | 0,196 | 1800 | 300 | 150 | 0,80 |
| B208 | 6208 | 10 x 4,5 | 32 | 80 | 46,761 | 549 | 0,196 | 1800 | 200 | 150 | 0,91 |
| B209 | 6209 | 10 x 4,5 | 32 | 85 | 46,761 | 549 | 0,196 | 1800 | 200 | 150 | 0,95 |
| B210 | 6210 | 10 x 4,5 | 32 | 90 | 56,109 | 784 | 0,294 | 1200 | 200 | 150 | 1,00 |
| B211 | 6211 | 10 x 4,5 | 32 | 100 | 56,109 | 784 | 0,294 | 1200 | 200 | 150 | 1,40 |
| B212 | 6212 | 10 x 4,5 | 42 | 110 | 70,029 | 1230 | 0,294 | 1200 | 180 | 150 | 1,80 |
| B213 | 6213 | 10 x 4,5 | 42 | 120 | 70,029 | 1230 | 0,294 | 1200 | 180 | 150 | 2,30 |
| B214 | 6214 | 12x 4,5 | 42 | 125 | 79,356 | 1390 | 0,392 | 1000 | 180 | 150 | 2,40 |
