Produktdetails:
|
| Name: | Nockenkupplung der Serie MZ-G | Material: | Hochlegierter Lagerqualitätsstahl |
|---|---|---|---|
| Passfedernut bohren: | Ja | Oberflächenende: | Keine Behandlung |
| Größenbereich: | Bohrungsgrößen von 15 mm bis 70 mm | Eigenschaft: | Außenring geschliffen |
| vorgeschmiert: | Ja | Schmierung Wartung Erforderlich: | nein |
| Markieren: | Weisen-Kupplungs-Lager MZ15G eins,laufen Sie Überholkupplungsmotorrad frei,Überholkupplungsmotorrad-Bodenende |
||

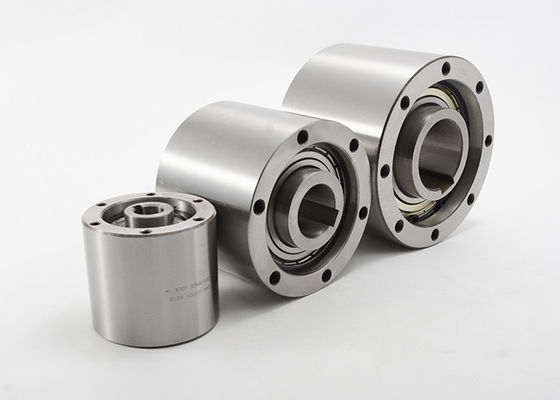

Weisen-Keil der MZ15G-Nocken-Kupplungs-eine freilaufen, das Tragen des Außenring-Boden-Endes zu erfassen
MZ-Reihenkupplung wird mit Fett vor-geschmiert und ist bereit zu installieren und erfordert keine Schmierungswartung. Diese Reihe ist für allgemeine Anwendungen ideal. Der Außenring der MZ-G Reihe ist Maschine beendete.
MZ-G Reihen-Nocken-Kupplungs-Spezifikationen:
| Art | Bohrungsgrößen | Bohrungs-Keilnute | Maß (Millimeter) | ||||||
| d | A (Gesamtbreite) | C (Gesamtrennbreite) | B (Gesamtdurchmesser) | F (Innenring O.D.) | E (Außenring Identifikation.) | D (Teilkreisdurchmesser) | s (Gewindetiefe) | ||
| MZ15G | 15 | 5 x 2,3 | 55 | 53 | 68 | 25 | 47 | 58 | 10 |
| MZ17G | 17 | 5 x 2,3 | 63 | 61 | 75 | 28 | 52 | 64 | 10 |
| MZ20G | 20 | 5 x 2,3 | 64 | 62 | 80 | 30 | 55 | 68 | 12 |
| MZ30G-22 | 22 | 8 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ30G-25 | 25 | 8 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ30G | 30 | 10 x 3,3 | 70 | 68 | 100 | 45 | 75 | 88 | 16 |
| MZ35G | 35 | 10 x 3,3 | 78 | 76 | 110 | 50 | 80 | 95 | 16 |
| MZ45G-40 | 40 | 12 x 3,3 | 87 | 85 | 125 | 60 | 95 | 110 | 16 |
| MZ45G | 45 | 12 x 3,3 | 87 | 85 | 125 | 60 | 95 | 110 | 16 |
| MZ60G-50 | 50 | 14 x 3,8 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ60G-55 | 55 | 16 x 4,3 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ60G | 60 | 18 x 4,4 | 90 | 88 | 155 | 80 | 125 | 140 | 16 |
| MZ70G-65 | 65 | 18 x 4,4 | 105 | 103 | 175 | 95 | 145 | 162 | 16 |
| MZ70G | 70 | 20 x 4,9 | 105 | 103 | 175 | 95 | 145 | 162 | 16 |
| Art | Bohrungsgrößen | Max. Torque (Nanometer) | Widerstand-Drehmoment (Nanometer) | Max. Overrunning Speed (U/min) | Max. Indexing (Cpm) | Nr. MAJESTÄT Gewindebohrungen x sortieren x-Neigung | Nettogewicht (Kilogramm) | |
| d | Innenring | Außenring | ||||||
| MZ15G | 15 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 x P0.8 | 1,3 |
| MZ17G | 17 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 x P0.8 | 1,7 |
| MZ20G | 20 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 x P1.0 | 1,9 |
| MZ30G-22 | 22 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,2 |
| MZ30G-25 | 25 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,2 |
| MZ30G | 30 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,2 |
| MZ35G | 35 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 4,4 |
| MZ45G-40 | 40 | 1620 | 0,69 | 1400 | 300 | 150 | 8 x M8 x P1.25 | 6,2 |
| MZ45G | 45 | 1620 | 0,69 | 1400 | 300 | 150 | 8 x M8 x P1.25 | 6,2 |
| MZ60G-50 | 50 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ60G-55 | 55 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ60G | 60 | 2110 | 0,98 | 1200 | 250 | 150 | 8 x M8 x P1.25 | 9,5 |
| MZ70G-65 | 65 | 3040 | 1,27 | 1100 | 250 | 150 | 8 x M8 x P1.25 | 13,1 |
| MZ70G | 70 | 3040 | 1,27 | 1100 | 250 | 150 | 8 x M8 x P1.25 | 13,1 |
